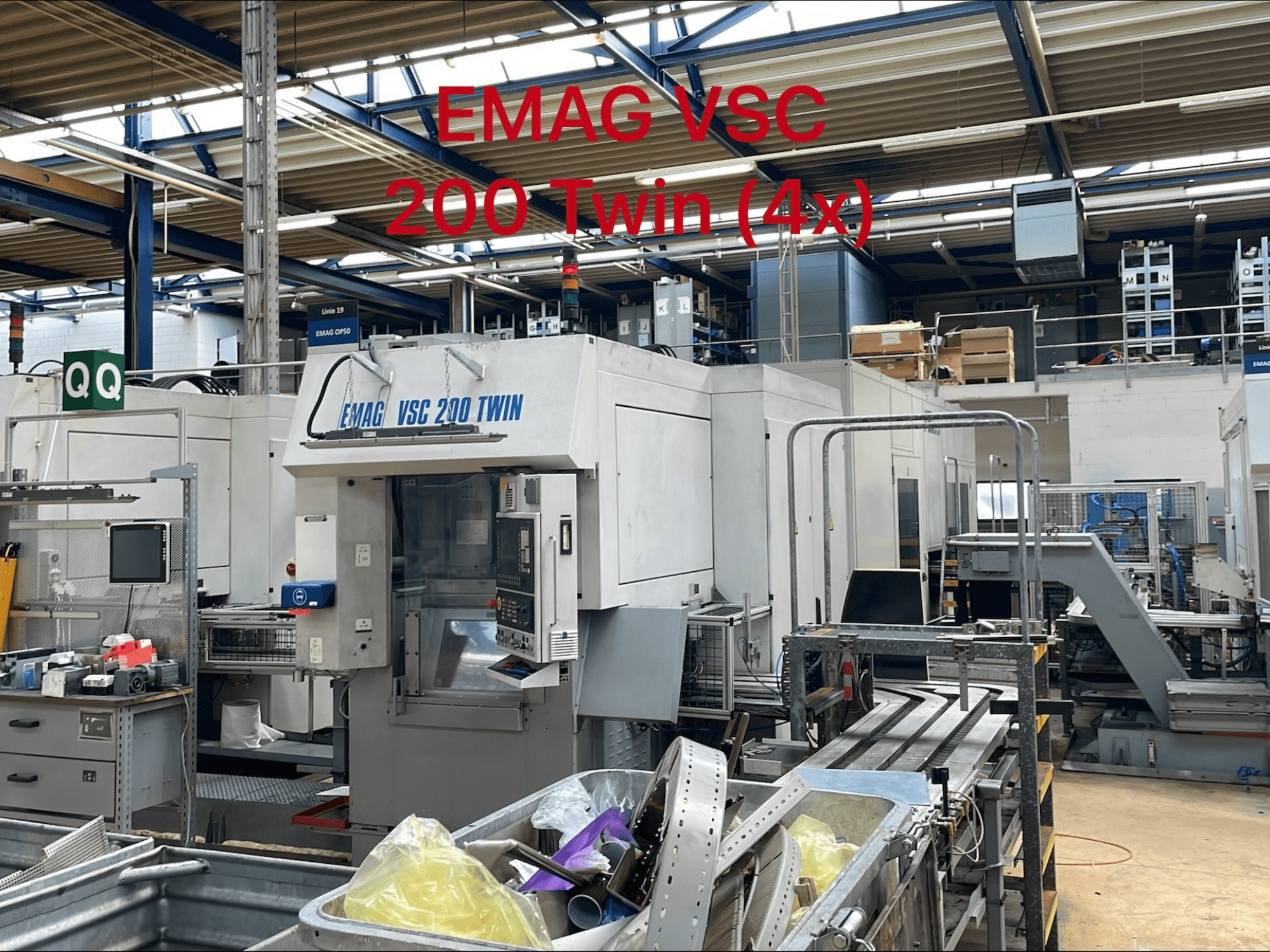

EMAG - VSC 200 TWIN OP 50 CH-TUR-EMA-2005-00002

• Typy operací: OP 50

• Typ stroje: EMAG VSC 200 TWIN

• Typ výroby: Střední až velká sériová výroba

• Počet vřeten: 2

• Současné obrábění dvou obrobků: Ano

• Nezávislé pohony os X a Z: Ano

• Nezávislé měřicí systémy: Ano

• Poháněné nástroje: Ano

• Maximální průměr sklíčidla: 200 / 250 mm

• Průměr výkyvu: 260 mm

• Doba zatížení: 2-4 s

• Příruba vřetena: 1: DIN 55 026 velikost 6

• Průměr ložiska předního vřetena: 100 mm

• Typ hlavního pohonu: Asynchronní motor

• Výkon vřetena (40% pracovní cyklus): 39 kW

• Výkon vřetena (100 % pracovní cyklus): 39 kW: 28 kW

• Točivý moment (40% pracovní cyklus):: 460 Nm

• Točivý moment (100% pracovní cyklus): 460 Nm: 340 Nm

• Plný výkon k dispozici od: 800 otáček za minutu

• Rychlý posun osy X: 45 m/min

• Rychlý posun osy Z: 30 m/min

• Posuvná síla X/Z: 11 kN

• Průměr kuličkového šroubu X/Z: 50 / 40 mm

• Typ revolveru: Kotoučová revolverová hlavice

• Nástrojové stanice: Obráběcí stanice: 1: 2 × 8

• Standardní držák nástrojů: DIN 69 880

• Průměr stopky nástroje: 40 mm

• Doba indexace revolveru: 0,3 s

• Materiál lůžka stroje: Materiál: polymerní beton MINERALIT®

• Automatický systém vkládání sběrače: Ano

• Automatické vkládání a vykládání obrobků: Ano

• Vertikální upínání obrobků: Ano

• Provozní napětí: 400 V

• Řídicí napětí DC: 24 V

• Řídicí napětí AC: 230 V

• Frekvence: 50 Hz

• Připojené zatížení: 66 kW

• Pojistková ochrana: 160 A

• Elektrická norma: VDE 0113

• Dostupné řídicí systémy: FANUC 31i / 32i, Siemens SINUMERIK 840 D, Bosch Rexroth MTX.

• Manipulace s obrobky: Automatizace odebírání na bázi dopravníku

Technické specifikace se mohou mírně lišit, protože se jedná o stroje vyrobené na zakázku!
