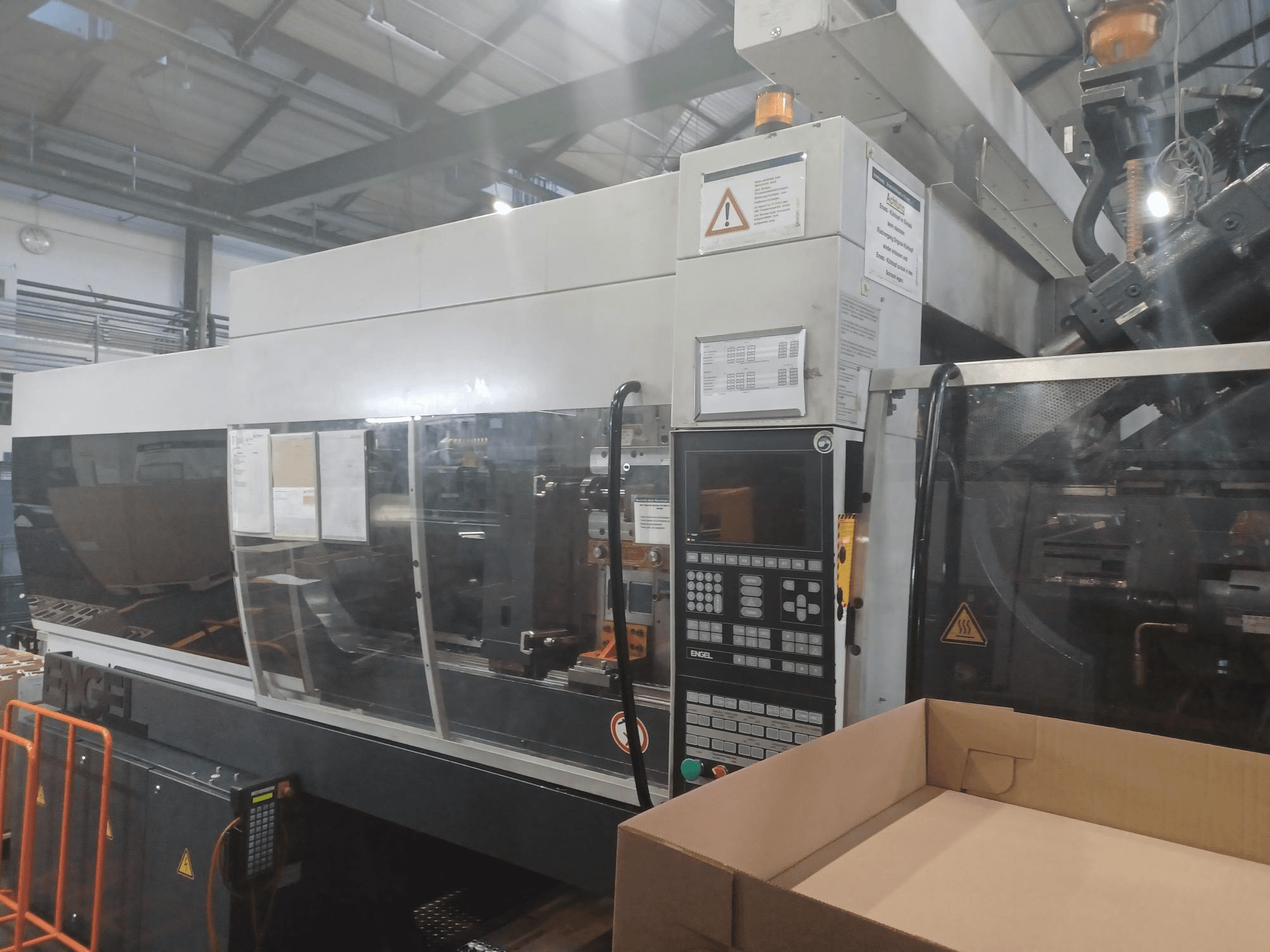

Engel - ES650H/200W-200HL-2FDE-INJ-ENG-2004-00006

• Konfigurace: 2K (dvousložkový vstřikovací stroj)

• Upínací jednotka:

  • Rozměry desky (V x V): 920 x 760 mm

  • Instalační výška formy (min.): 500 mm

  • Otevírací zdvih: 750 mm

  • Max. denní světlo (vzdálenost desek): 1150 mm

  • Maximální hmotnost formy: 3000 kg (1500 kg na stranu)

  • Zdvih vyhazovače: 150 mm

  • Vyhazovací síla: 80 kN

  • Tahy jádra: 3 (na straně vyhazovače)

  • Průměr středicího kroužku (na straně vyhazovače): 200 mm

• Vstřikovací jednotka 1 (primární - 650H):

  • Průměr šroubu: 40 mm

  • Vstřikovací tlak: 1946 bar

  • Objem výstřiku (vymetený): 251 ccm

  • Hmotnost výstřelu (PS): 1,5 mm: 216 g

  • Otáčky šneku: 290 ot/min

  • Poměr L/D: 20

  • Poloměr trysky: 15 mm

• Vstřikovací jednotka 2 (sekundární - 200 W):

  • Průměr šneku: 25 mm

  • Vstřikovací tlak: 2089 bar

  • Objem výstřiku (s rozptylem): 69 ccm

  • Hmotnost výstřelu (PS): 2,5 kg: 60 g

  • Otáčky šneku: 480 ot/min

  • Poměr L/D: 24

• Rozhraní/ovládání: 1: Rozhraní tiskárny; k dispozici je řízení procesu

Další vybavení

• Robotický systém: ERC 23/1-E lineární robot

  • Zdvih v ose X: 500 mm

  • Zdvih v ose Y: 500 mm 1000 mm

  • Zdvih v ose Z: 1000 mm 1600 mm

• Řízení horkého kanálu: 16 zón
