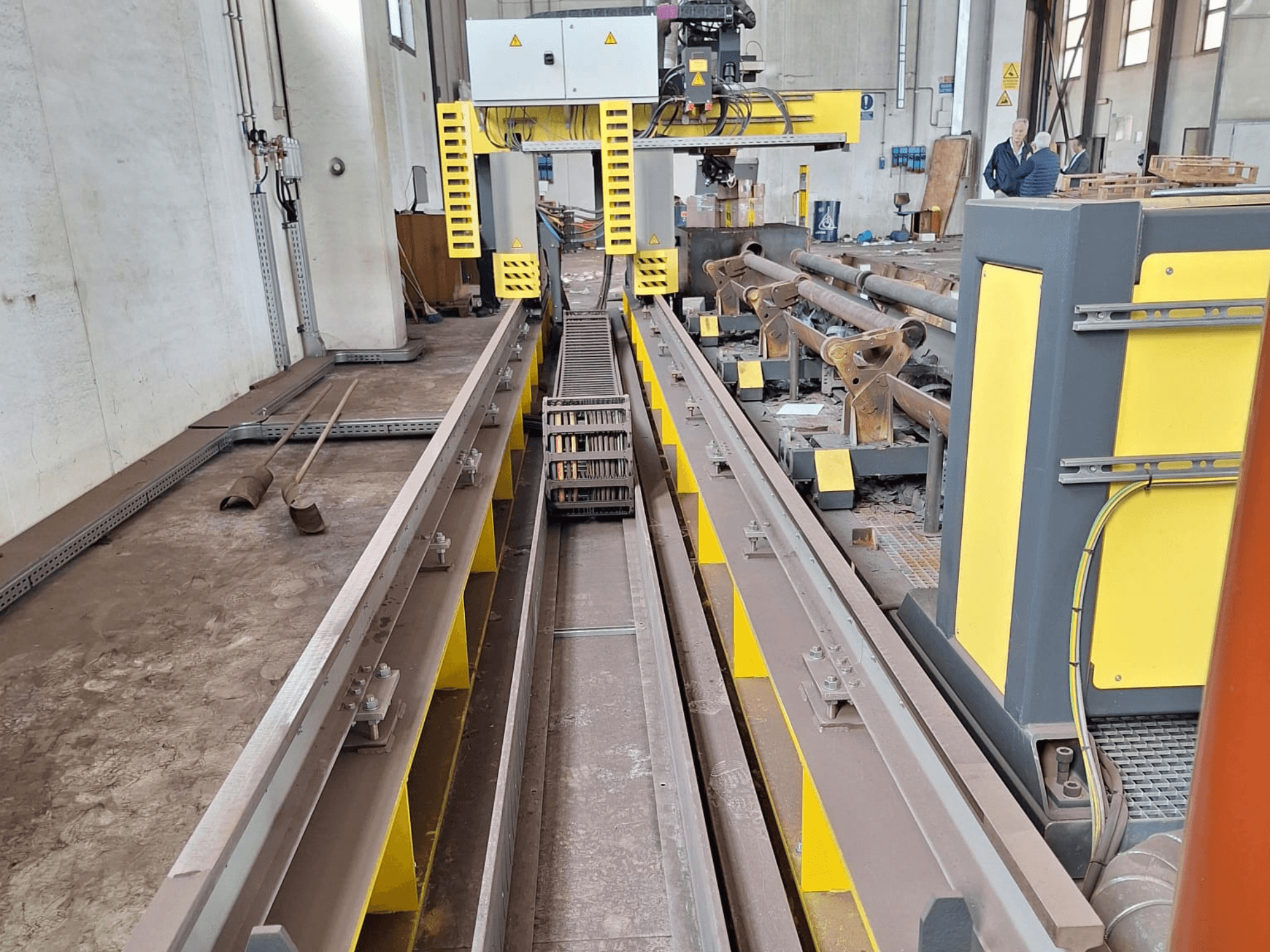

ESAB - SUPRAREX 3100 SXE HD 1000 IT-CUT-ESA-2020-00002

• Technologie řezání: High Definition Plasma

• Kapacita trubek

  • Maximální délka trubky: 8 000 mm

  • Min/Max průměr trubky: 100 mm / 750 mm

  • Min/Max tloušťka stěny: 100 mm: 3 mm / 20 mm

• Řezné schopnosti

  • Přímé řezání, řezání úkosů, V úkosy, Y úkosy, 3D řezání trubek

• Konfigurace os / pohyby

  • X (podélná): Dvojitý synchronizovaný bezkartáčový pohon s elektronickým ovládáním os na obou stranách portálu; délka vedení 11 000 mm; dvojitá motorizace

  • Y (příčná): Bezkartáčový pohon s ozubeným převodem

  • Z (vertikální): Osa polohování hořáku s motorem, rychlost až 4 000 mm/min.

  • Osa otáčení trubky: Synchronizované vřeteno pro otáčení trubky, délka trubky až 8 000 mm

• Kuželová hlava - VBA WRIST

  • Otáčení: ±540°

  • Nastavení sklonu/úhlu: ±60°

  • Úhel úkosu řezu: ±45°

  • Maximální rychlost naklápění: 38°/sec

  • Tangenciální řízení během řezání

  • Regulace výšky obloukového napětí hořáku

  • Mechanická citlivá regulace výšky hořáku pro řezání úkosů

  • Ochrana proti nárazu hořáku

• Konstrukce stroje

  • Těžký rám stroje

  • Podélné a příčné přesné vedení

  • Přesný hřebenový a pastorkový pohon

  • Bezkartáčové motory

• Sklíčidlo / vřeteno

  • Synchronizované vřeteno pro řezání trubek

  • Velikost sklíčidla: 500 mm

  • Průchozí otvor: 150 mm

• Podpěry trubek

  • 3 ruční podpěrné vozíky s trapézovým polohováním šroubů

• Plazmový generátor

  • Model: ESAB iSeries300i

  • Maximální proud: 300 A (rozsah 5-300 A)

  • Výstupní napětí: 180 V

  • Napájecí zdroj: 380 V / 50-60 Hz

  • Pracovní cyklus (40 °C): 100%

  • Maximální výstupní výkon: 54 kW

• Procesní plyny

  • Plazmové plyny: Vzduch / O2 / Ar-H2 / N2

  • Stínicí plyny: Vzduch / N2 / O2 / H2O

• Rozměry generátoru

  • 1219 x 898 x 1031 mm

  • Řídicí systém

  • ESAB VISION T5 CNC

  • 18,5" barevná dotyková obrazovka, ovládání v rukavicích

  • Software pro asistenci obsluhy OpWizard

• Software

  • Programovací software ESAB pro řezání trubek

Další vybavení

• Plochý řezací stůl s lamelami, 1 500 x 1 000 mm
