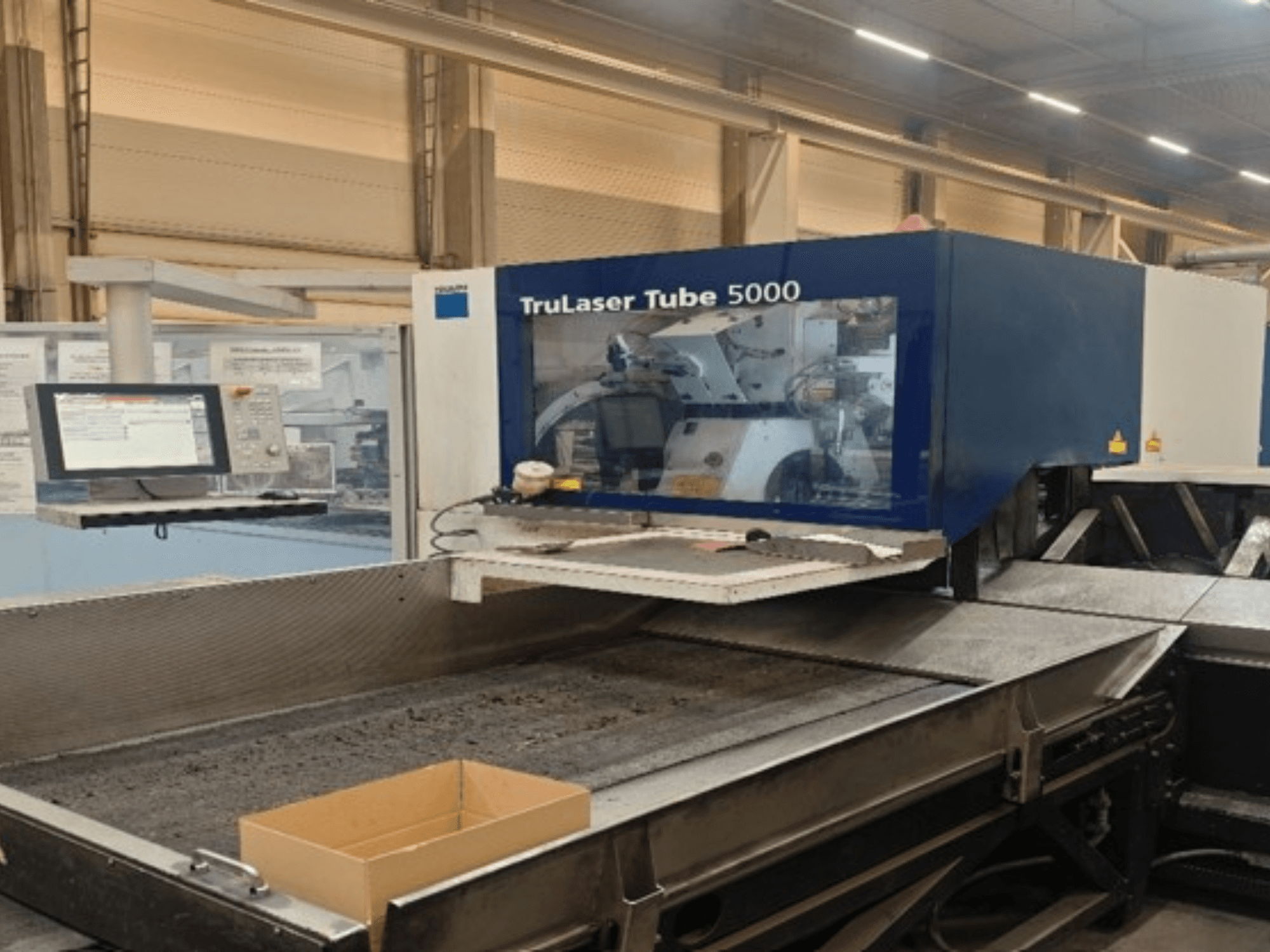

Stroj na řezání trubek vyrobený v roce 2015. Tento stroj TRUMPF TruLaser Tube 5000 má pracovní rozsah 6500 mm v ose X a 310 mm v ose Y, přičemž maximální délka obrobku činí 3000 mm. Podporuje různé průměry trubek a maximální hmotnost obrobku je 130 kg. Pokud hledáte řešení pro vysoce kvalitní řezání trubek, zvažte stroj TRUMPF TruLaser Tube 5000, který máme v nabídce. Pro další informace nás kontaktujte.
Přehled
- Výrobce: TRUMPF
- rok: 2015
- MODEL: TruLaser Tube 5000
- výrobních hodin: 67121
- typ aplikace: Řezání
- Země umístění: Česká republika
- Typ stroje: Stroj na řezání trubek
- řídicí jednotka značky: SIEMENS
Technické informace - TRUMPF TruLaser Tube 5000
Řídicí jednotka
- Značka řídícího systému: SIEMENS
- Model řídícího systému: SINUMERIK 840D SL
Rozměry
- Výška stroje: 2800 mm
- Délka stroje: 16000 mm
- Hmotnost stroje: 17000 kg
Pohyb
- Počet os: 5
- Pojezd osy X: 6500 mm
- Pojezd osy Y: 310 mm
- Pojezd osy Z: 170 mm
Technická specifikace
- Výkon laseru: 2 kW
Dodatečné informace
Pracovní rozsah osy A1 (upínací sklíčidlo): n × 360°
Pracovní rozsah osy A2 (podávací stanice): n × 360°
Max. délka obrobku (suroviny): 6500 mm
Min. délka surového materiálu obrobku: 3000 mm
Min./max. vnější průměr obrobku (kruhový): 20–152 mm
Min./max. délka strany obrobku (obdélníkový, při max. opsaném kruhu 170 mm): 20–150 mm
Max. délka hotového dílu: 3000 mm
Min. délka zbytku trubky obrobku: 120 mm
Max. délka odpadu obrobku: 400 mm
Rozměry svazku – max. průřez: 600 x 750 mm
Rozměry svazku – max. hmotnost: 4000 kg
Hmotnost materiálu – max. hmotnost obrobku: 130 kg (při délce 6,5 m)
Hmotnost materiálu – max. hmotnost obrobku na metr: 20 kg/m
Rychlosti osy X (+): 170 m/min
Rychlosti osy X (-): 100 m/min
Rychlosti osy Y: 60 m/min
Rychlosti osy Z: 60 m/min
Rychlost osy A: 780 °/s
Přesnost polohování, odchylka polohy Pa: ±0,2 mm / ±0,015°
Přesnost polohování, střední rozptyl polohy Ps: ±0,06 mm / ±0,005°
Nejmenší programovatelná délka dráhy: ±0,01 mm / ±0,001°
Ohnisková vzdálenost řezací hlavy s čočkou: 155 mm
Hloubka 7000 mm; délka 16000 mm (nakládání 6,5 m, vykládání 3 m)
Doplňkové vybavení
Možnost snížení minimálního vnějšího průměru kruhové trubky na 15 mm (z 20 mm)
Možnost snížení minimální délky strany obdélníkové trubky na 15 mm (z 20 mm)
Možnost zvýšení maximální délky hotového dílu na 6500 mm (z 3000 mm)
Možnost „Délka hotových dílů +1,5 m“: prodlužuje délku hotového dílu o 1500 mm
Volitelný nakládací systém 8,0 m: zvyšuje maximální hmotnost obrobku na 160 kg (z 130 kg)
*Mezi uvedenými údaji a skutečnými hodnotami mohou být rozdíly, to by měl potvrdit obchodní zástupce.
