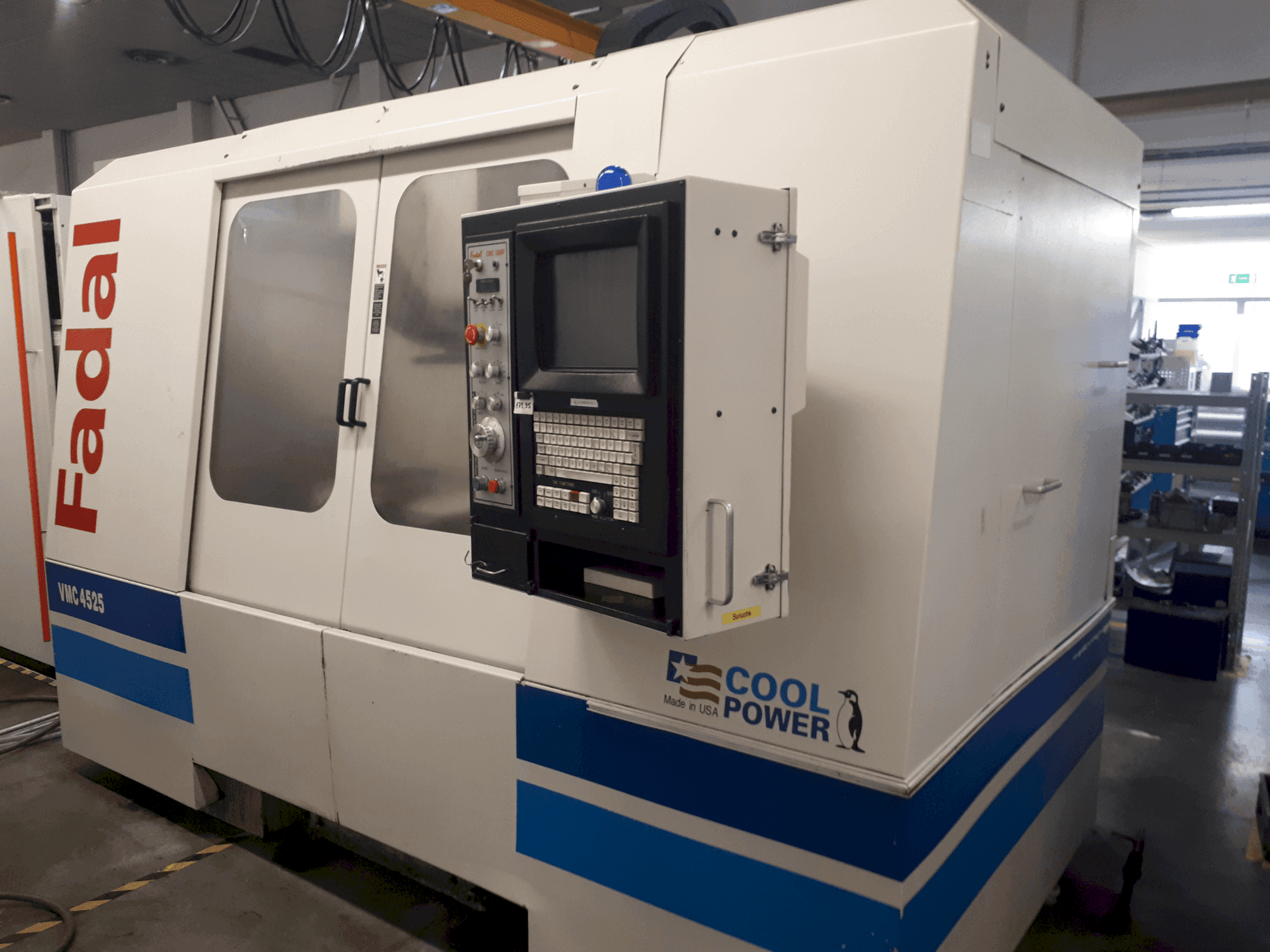

FADAL - VMC4525 EE-MIL-FAD-2000-00001

Velikost stolu: 1 359 × 635 mm

Výška od podlahy ke stolu: 787 mm

T-drážky: 5 × 18 mm, rozteč 125 mm

Čelo vřetena ke stolu: 102-610 mm

Střed vřetena ke sloupovému vedení: 1: 708 mm

Orientace vřetena: Elektromechanická

Motor vřetena: Elektromechanický: Vřeteno: 16,8 kW (22,5 HP), dvourychlostní vektorový pohon

Volitelný motor s vysokým točivým momentem: 22,4 kW (30 HP), točivý moment 270 ft-lbs

Krouticí moment: 1,5 mm (1,5 mm) 300 Nm (standardně) / 375 Nm (volitelně)

Motory pohonu os (X/Y/Z): AC, špičkový tah 16 903 N

Průměr kuličkového šroubu (X/Y/Z): 40 mm (X/Z)

Cutting feed rate: 0,25-10 160 mm/min (max. 15 240 mm/min při 150 %)

Výměna nástrojů: Dvouramenný, náhodný, obousměrný

Kapacita zásobníku nástrojů: 24 nástrojů

Doba výměny nástroje: 1,9 s

Přesnost polohování: ±0,004 mm

Opakovatelnost: ±0,0015 mm

Skleněná měřítka: Volitelně na X/Y/Z

Chladicí kapalina: Chlazené vřeteno, vřeteník a kuličkové šrouby.

Požadavek na vzduch: 5,5 baru (120 psi, 15 scfm)

Požadavek na elektrický proud: 230 V AC, 40/60 A (nebo 480 V AC, 20/25 A)
