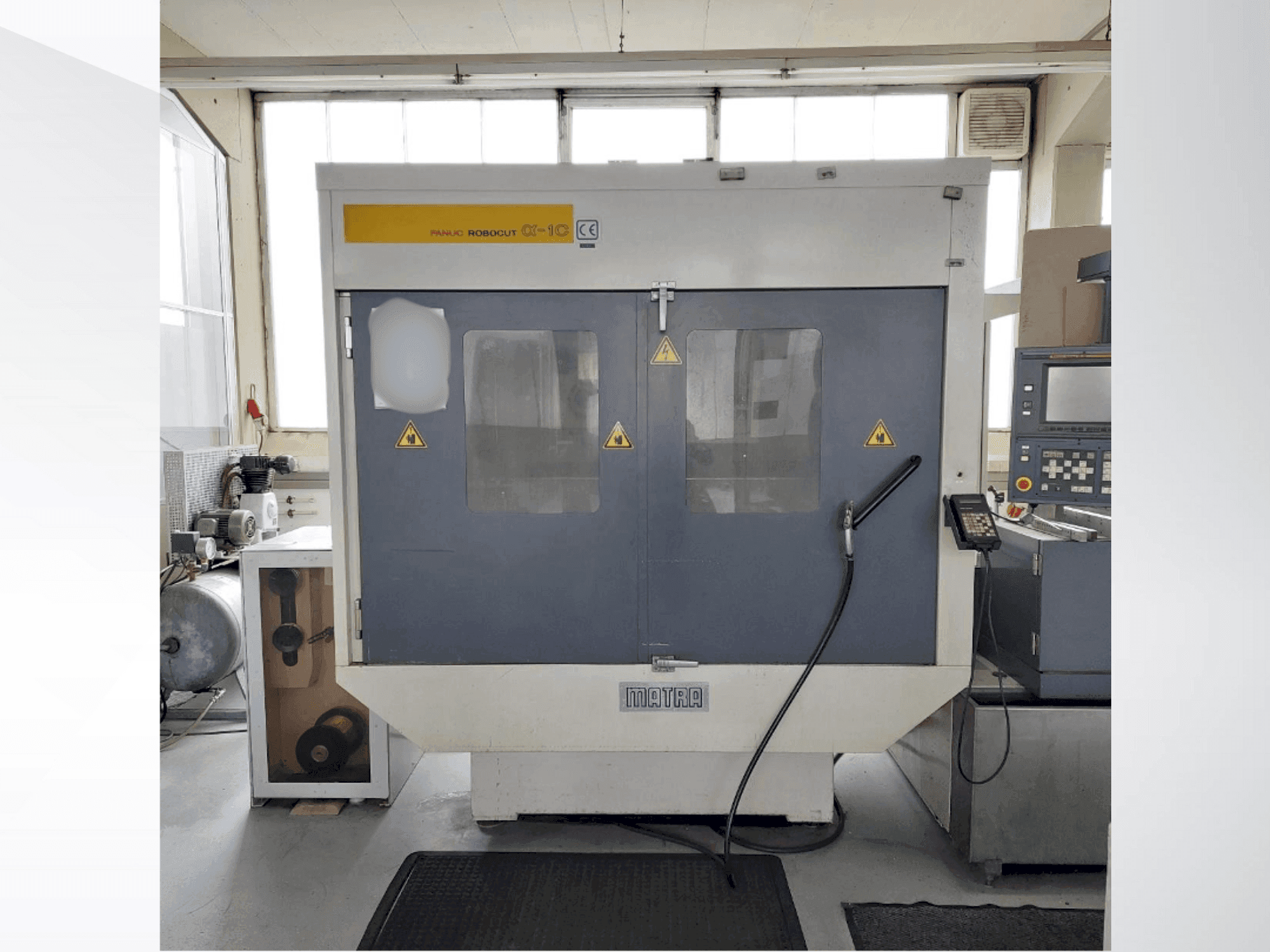

FANUC - Robocut Alpha 1CDE-EDM-FAN-1997-00001

Další vybavení

• Odvíjecí zařízení drátu Bedra BAS 45/100E (vlevo od stroje), schopné manipulovat s cívkami drátu o hmotnosti až 45 kg.

Výhody stroje

Kvalitativní výhody stroje

• Pokročilý řídicí systém se systémem fanuc 16-wb

• Všestranné možnosti odvíjení drátu s nastavitelným průměrem a napětím drátu

Technické výhody stroje

• Typ stroje: CNC elektroerozivní obrábění drátem (elektroerozivní obrábění drátem)

• Řídicí systém: Systém: FANUC System 16-WB (32bitové CNC)

• Počet řízených os: 5

• Souřadnicový posuv osy X: 520 mm

• Souřadnicový posuv osy Y: 370 mm

• Souřadnicový posuv osy U: ±60 mm

• Souřadnicový posuv osy V: ±60 mm

• Posuv osy Z: 300 mm (ve vodní lázni je možný posun 275 mm)

• Maximální úhel zúžení: ±30° / 80 mm

• Volitelný maximální úhel zkosení: ±45° / 40 mm

• Rychlý posuv osy X: 900 mm/min

• Rychlý posuv osy Y: 900 mm/min

• Rychlý posuv osy U: 450 mm/min

• Rychlý posuv osy V: 450 mm/min

• Rychlý posuv osy Z: 450 mm/min

• Maximální rychlý posuv: Osa 1: 900 mm/min

• Nejmenší velikost kroku pohonu: 0,0001 mm

• Minimální vstupní přírůstek: 0,0000 mm 0,0001 mm

• Minimální přírůstek příkazu: 0,0000: 0,0001 mm

• Maximální programovatelný rozměr: ±9999,9999 mm

• Režim programování: Inkrementální / absolutní

• Interpolace: Lineární a kruhová

• Kapacita programové paměti: 280 m

• Ovládací displej: 9,5palcová plazmová barevná obrazovka

• Rozhraní: RS-232C pro čtení / tisk

• Rozsah škálování: 1: 0.001 - 99.999 ×

• Funkce otáčení: ±0,001° - ±360°

• Kompenzace průměru drátu: ±99,9999 mm

• Maximální řezný posuv: 0,9999 mm 25 mm/min

• Materiál vodicích prvků drátu: Diamant

• Použitelný průměr drátu: 0,2 - 0,3 mm

• Nastavitelná rychlost drátu: 0 - 15 m/min

• Rozsah napětí drátu: 200 - 2500 g

• Maximální upínací plocha obrobku: 750 × 590 mm

• Maximální velikost obrobku: 790 × 730 × 275 mm

• Maximální výška obrobku (vodní lázeň): 300 mm (ponořená 275 mm)

• Maximální hmotnost obrobku s koaxiálním vřetenem: 650 kg

• Maximální hmotnost obrobku s vodní lázní: 450 kg: maximální hmotnost s vodní lázní

• Přípustná hmotnost obrobku: 650 kg

• Hmotnost stroje: přibližně 2600 kg

• Hmotnost stroje (výrobní štítek): 2.3 t

• Šířka stroje: 3270 mm

• Hloubka stroje: 2610 mm

• Výška stroje: 2240 mm

• Potřebná plocha pro instalaci: 4000 × 2860 mm

• Napájení: 4000 mm: 380 / 400 / 415 V ±10-15 %

• Elektrické fáze: Elektrické napájení: 3fázové

• Frekvence: 50 / 60 Hz

• Požadavek na příkon: 1: Výkon: 11 kVA

• Hodnota připojení s chladičem: 14 kVA

• Nejmenší rozlišení příkazů: 0,0001 mm

• Maximální programovatelný rozsah: ±9999,9999 mm

• Zařízení pro odvíjení drátu Bedra: BAS 45/100E

• Maximální hmotnost cívky drátu (s odvíjecím zařízením): 45 kg

• Provozní hodiny: 1 hod: 52881.1 h

Další informace

Stroj je stále pod proudem
