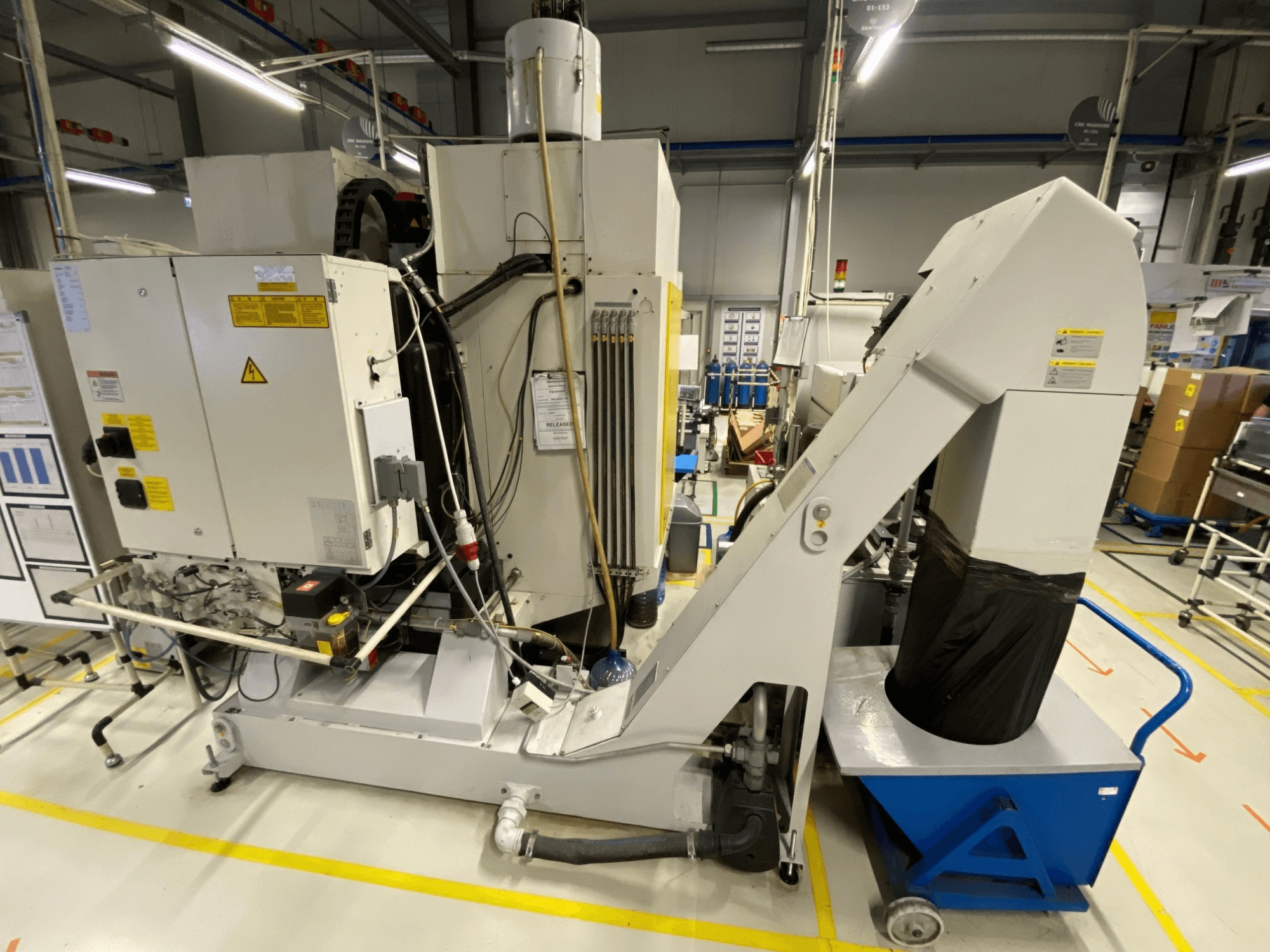

FANUC - ROBODRILL α-D21LiBHU-MIL-FAN-2018-00002

Pohyby a rychlosti

• Rychlý posuv (X/Y/Z): 48 m/min

• Rychlost posuvu (X/Y/Z): 1–15 000 mm/min

• Poloměr kolize: 380 mm

• Vzdálenost od čela vřetena ke stolu: 350–680 mm

Stůl

• Upínací plocha: 850 × 410 mm

• T-drážky: 3

• Šířka drážky ve tvaru T: 14H14 mm

• Rozteč T-drážek: 125 / 250 mm

• Výška stolu od podlahy: 815 mm

• Max. hmotnost obrobku: 250 kg

Vřeteno

• Průměr ložiska vřetena: 50 mm

• Max. točivý moment: 35 Nm (100 % zatížení)

Zásobník nástrojů

• Počet pozic: 21

• Max. průměr nástroje: 80 mm

• Max. délka nástroje: 200 mm

• Upínací síla nástroje: 2 200 N

• Max. hmotnost nástroje: 2 kg/nástroj

• Celková hmotnost nástrojů: 23 kg

Řezací výkon

• Max. objem odstraňovaného kovu: 600 cm³

• Max. průměr vrtání: 20 mm

• Max. závitování: M16

Posuvné síly

• Osa X: 2 700 N

• Osa Y: 2 700 N

• Osa Z: 5 400 N

Elektrické parametry

• Napětí/frekvence: 400 V / 50 Hz

• Připojené zatížení: 22 kVA

• Příkon: 17,6 kW

Dostupné jednotky a provozní doby

• Jednotka 1

  • Sériové číslo FANUC: P182ZL013

  • STAMA S/N: KMM 021.1705

  • Provozní doba: 400 h 20 min 5 s

• Jednotka 2

  • FANUC S/N: P1827L014

  • STAMA S/N: KMM 021.1704

  • Provozní doba: 29 444 h 47 min 12 s

Doplňkové vybavení

• Chladicí jednotka KNOLL KF 200/950

  • Jednotka 1, sériové číslo: 1347674

  • Jednotka 2, sériové číslo: 1347675

• Dopravník třísek KNOLL 300 K-1

  • Jednotka 1, sériové číslo: 1347673

  • Jednotka 2, sériové číslo: 1347676
