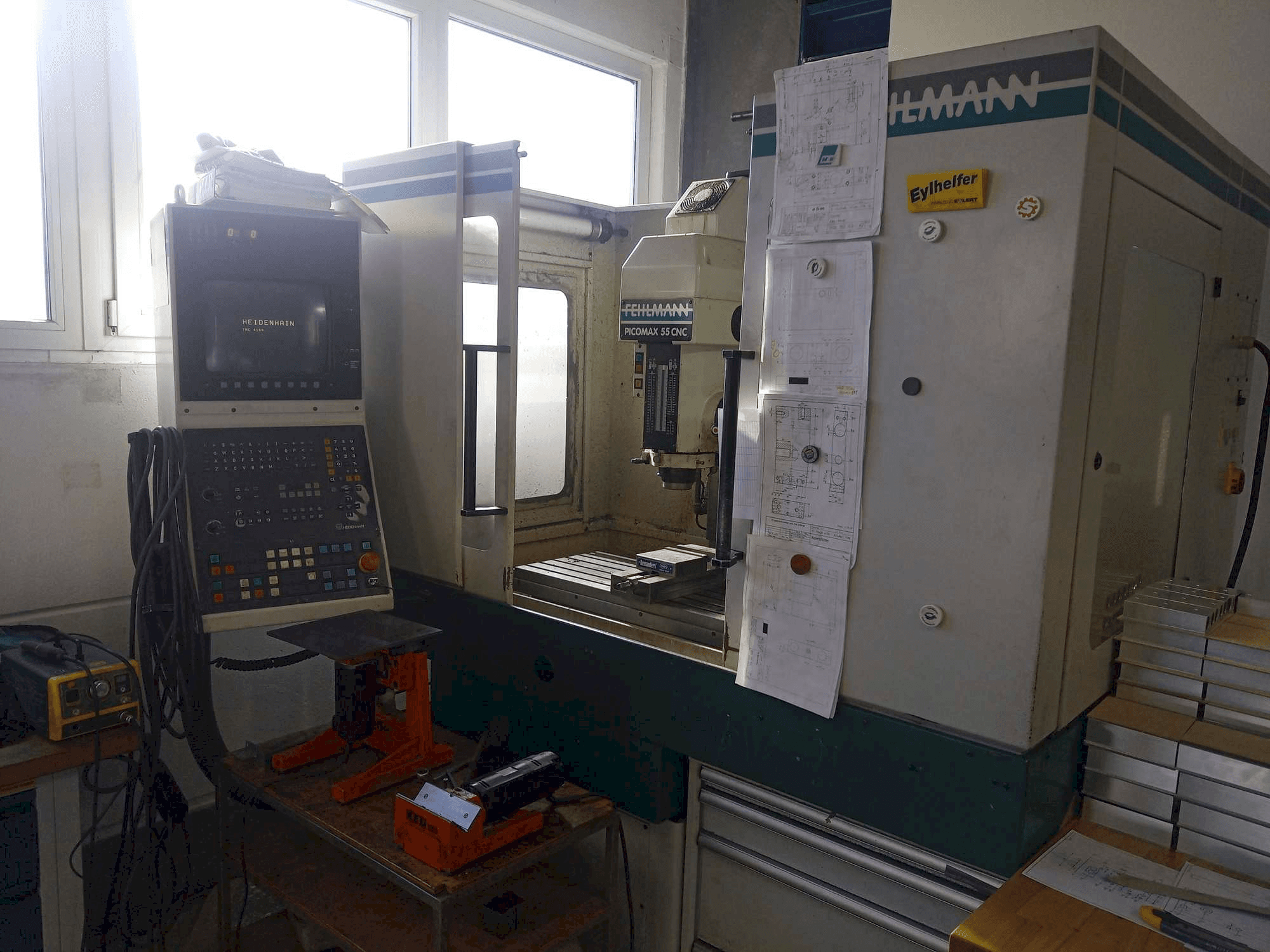

Čelní pohled na FEHLMANN Picomax 55 CNC stroj

Děkujeme za vaši návštěvu

Tento stroj byl nedávno prodán. Prozkoumejte podobné dostupné stroje nebo nám pošlete žádost.

Zobrazit všechny podobné stroje

Zobrazit podobné stroje

FEHLMANN Picomax 55 CNC

FOTOGALERIE

FEHLMANN - Picomax 55 CNCDE-MIL-FEH-1998-00001

Prodáno

Máte další otázky? Kontaktujte nás!

Petr Strýček

+420 737 021 218

p.strycek@gindumac.com

Kontaktujte na WhatsApp

GINDUMAC
Produkty
Obráběcí stroje
Fehlmann Picomax 55 CNC frézka

Zobrazit v původním jazyce

Tato CNC frézka Fehlmann Picomax 55 byla vyrobena v roce 1998 ve Švýcarsku. Je vybaven řídící jednotkou HEIDENHAIN 415B a má 3 osy. Stroj má otáčky vřetena 10 000 ot./min.

Přehled

Výrobce: FEHLMANN
rok: 1998
MODEL: Picomax 55 CNC
typ aplikace: Frézování
Země umístění: Německo
Typ stroje: CNC Frézka
řídicí jednotka značky: HEIDENHAIN

Technické informace - FEHLMANN Picomax 55 CNC

Řídicí jednotka

Model: 415 B
Výrobce: HEIDENHAIN

Hlavní jednotka

Rozsah otáček vřetena: 50-10000 1/MIN
Výkon motoru vřetena: 7 kW
Počet os: 3

Pohyb

Osa X Pohyb: 500 mm
Osy Y Pohyb: 250 mm
Osa Z Pohyb: 160 mm

Stůl

Vnější délka: 885 mm
Vnější šířka: 320 mm
Velikost rozměrů: 5
Min. Vzdálenost mezi vertikálním vřetenem a stolem: 120 mm
Maximální vzdálenost mezi svislým vřetenem a stolem: 620 mm
Zatížení tabulky: 50 kg

Dodatečné informace

Výhody stroje

Kvalitativní výhody stroje

Přesnost (podle vdi / dgq 3441)
Tolerance polohy osy p
X/y 0,005 mm
Z/š 0,010 mm
Systém rychlé výměny nástrojů - sf 32
Opakovatelnost 0,002 mm
Výměna nástroje hydraulicky - pomocí tlačítek
Doba výměny (manuální) sec cca. 3
Max. Kroutící moment 70 nm
Jedná se o 3osou frézku s xyz - která se ovládá přídavnou pinolou w

Technické výhody stroje

Pracovní los
Osa x a y: 1-11000 mm/min
Osa z 1-6000 mm/min
W osa 1-3600 mm/min
Osa x a y 6500 n
Osa z 8000 n
Rozlišení systému měření vzdálenosti
Přímý měřicí systém přes lineární stupnici - osa x / y / w
Systém nepřímého měření přes rotační snímač - osa z
Rozlišení v osách x, y, z a w - 0,001 mm

*Mezi uvedenými údaji a skutečnými hodnotami mohou být rozdíly, to by měl potvrdit obchodní zástupce.
