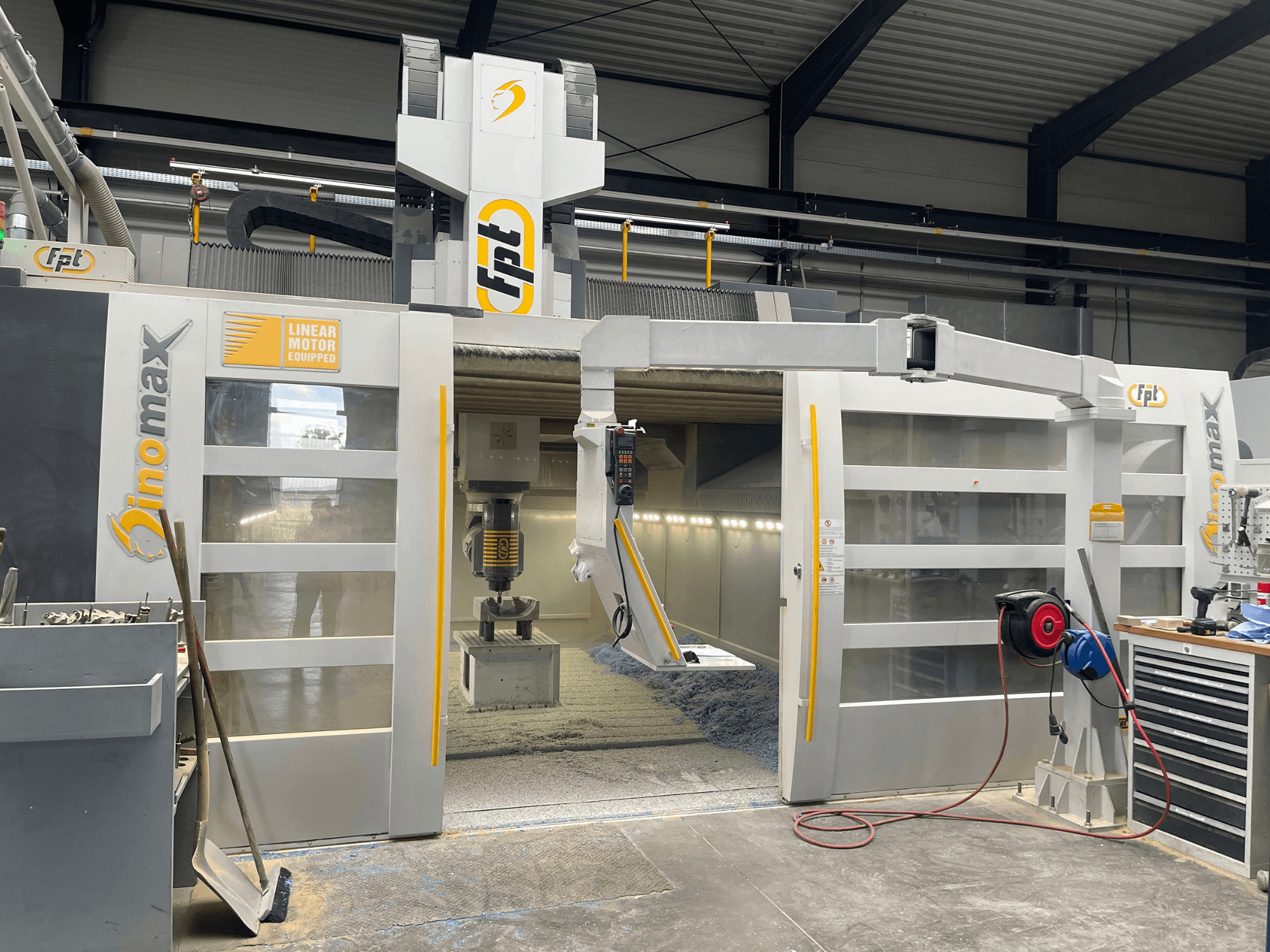

FPT - DINOMAX DE-MIL-FPT-2022-00001

- Verze softwaru NC: 340590 11 SP5 Hotfix1

- Provozní doba: 16 539 hodin

- Provozní doba stroje: 14 089 hodin

- Doba běhu programu: 6 549 hodin

- Provozní doba motoru vřetena 1: 0 hodin

- Provozní doba motoru vřetena 2: 3 627 hodin

- Provozní doba příslušenství hlavy 1: 5 768 hodin

- Provozní doba příslušenství hlavy 2: 4 343 hodin

- Podélný posuv (osa X): 4 000 mm

- Příčný posuv (osa Y): 2 700 mm

- Svislý posuv (osa Z): 1 300 mm

- Max. rychlopohyb po ose X: 50 m/min

- Max. rychloposuv po ose Y: 50 m/min

- Max. rychloposuv po ose Z: 35 m/min

- Max. pracovní posuv po ose X: 40 m/min

- Max. pracovní posuv v ose Y: 40 m/min

- Max. pracovní posuv po ose Z: 25 m/min

- Rozměry stolu: 2500 x 4000 mm

- Výška stolu: 300 mm

- Nosnost stolu: 15 t/m²

- Šířka a rozteč T-drážek: 22 mm (DIN 650 H12), rozteč 250 mm

- Max. instalovaný výkon: 177 kVA

- Max. požadovaný proud: 235 A

- Požadovaný průtok vzduchu: 400 Nl/min

- Provozní tlak vzduchu: 6 bar

- Provozní napětí: 400 V, 50 Hz

- Hmotnost stroje: 66 650 kg

- Rozsah otáčení integrované 4. osy C s točivým momentem: +/-270°

- Maximální rychlost integrované osy C: 30 ot./min

- Rozsah osy A univerzální frézovací hlavy TUDX 50°: +/-180°

- Elektrospindel HSK-A100 (10 000 ot./min): 45 kW / 55 kW (S1/S6), 246 Nm / 301 Nm (S1/S6)

- Vysokofrekvenční vřeteno HSK-A63 EMPT2230-H63 (22 000 ot./min): 30 kW / 37 kW (S1/S6), 90 Nm / 110 Nm (S1/S6)

- Kapacita měniče nástrojů: Řetězový zásobník pro 128 nástrojů (HSK-A100 x 40, HSK-A63 x 88)

- Max. délka nástroje: 700 mm (HSK-A100), 400 mm (HSK-A63)

- Max. hmotnost nástroje: 25 kg (HSK-A100), 10 kg (HSK-A63)

- Objem nádrže na chladicí kapalinu: 1500 litrů

- Vysokotlaký vnitřní/vnější chladicí systém (IKZ/ÄKZ): 70 bar / 30 l/min

- Další vlastnosti: osy X a Y poháněné lineárními motory, bezdrátová sonda Renishaw RMP60M, laserový systém měření nástrojů, integrace systému MARES 4.0+, kryt s vlnovcovou střechou, vnitřní ochranné kryty z nerezové oceli, dopravníky třísek
