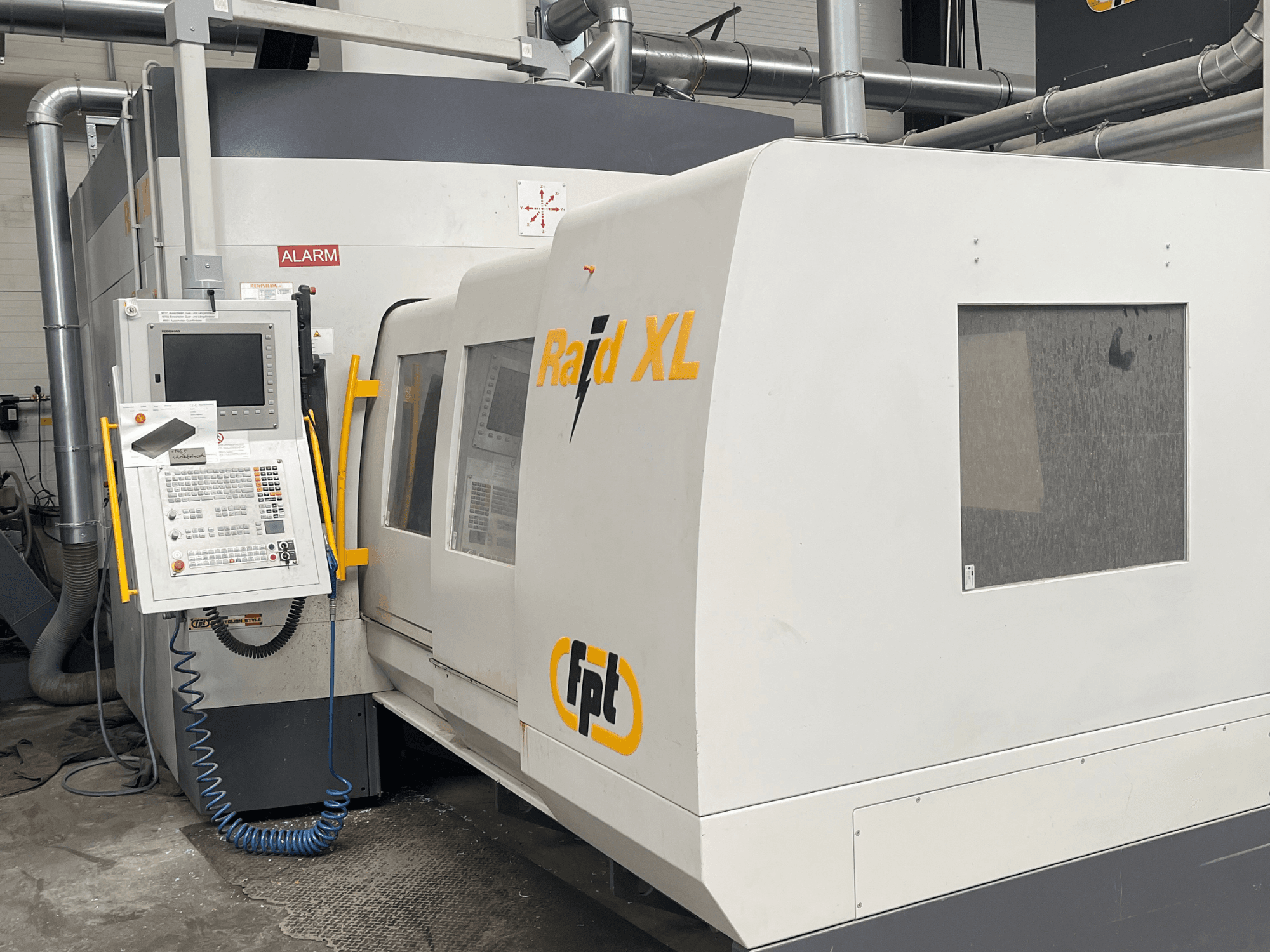

FPT - Raid XLDE-MIL-FPT-2021-00002

- Rozměry stolu: 1100 × 2000 mm

- Nosnost stolu: 3300 kg (středové a rovnoměrně rozložené zatížení)

- T-drážky: 11 T-drážek, šířka 18 mm (H11), rozteč 100 mm

- Typ vřetena: vertikální vysokofrekvenční vřeteno (TVS18)

- Rozsah otáček vřetena: až 18 000 ot./min

- Výkon vřetena (S1/S6): 18 kW / 22 kW

- Točivý moment vřetena (S1/S6): 80 Nm / 100 Nm

- Upínací kužel nástroje: HSK-A63 podle normy DIN 69893

- Vyměňovač nástrojů: automatický řetězový vyměňovač nástrojů (RVATC30H), 30 pozic

- Max. délka nástroje: 300 mm

- Max. průměr nástroje: 80 mm

- Max. hmotnost nástroje: 10 kg

- Řídicí jednotka: Heidenhain TNC 620 HSCI 15"

- Ruční ovládání: přenosný elektronický ruční ovladač Heidenhain HR520

- Max. rychlost rychloposuvu / interpolace: 35 m/min

- Instalovaný výkon: 54 kVA

- Požadovaný proud: 78 A

- Napětí / frekvence: 400 V, 50 Hz

- Provozní tlak vzduchu: 6 bar

- Požadovaný průtok vzduchu: 400 Nl/min

- Chladicí systém: interní (vysokotlaký, 30 bar) a externí (nízkotlaký, 30 bar), objem nádrže 500 l

- Dopravník třísek: 2 vnitřní šneky + hlavní dopravník s výstupem na pravé straně

- Snímač obrobku: bezdrátový dotykový snímač RENISHAW RMP40

- Měření nástroje: laserová sonda se softwarem pro kontrolu délky, poloměru a zlomení nástroje (max. průměr 180 mm)

- Softwarové doplňky: DREG (vysoce výkonná nastavitelná dynamika), GREEN_FPT (optimalizace spotřeby energie), balíček MARES 4.0+ CLIENT (průmyslová platforma IoT)
