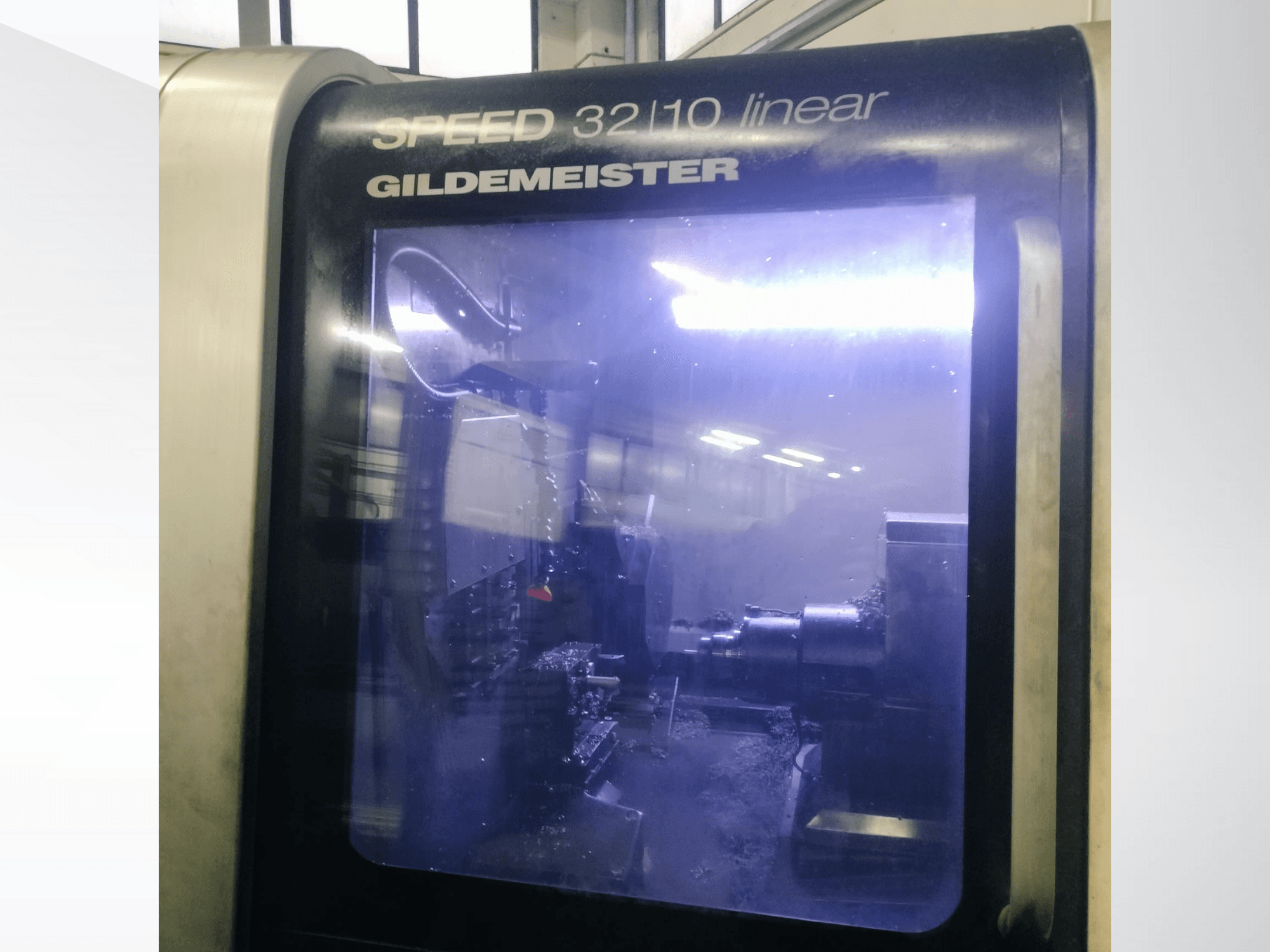

Gildemeister - SPEED 32/10 linear IT-TUR-GIL-2008-00002

CNC: Fanuc 310iS

Typ panelu: SlimLine

Obrazovka: Barevná obrazovka: 15" TFT

Řízená vřetena (včetně os C): 2

Řízené osy: 8

Kanály: 3

Kapacita tyče: 33 mm (max. 36 mm)

Vnitřní průměr tažné trubky: 46 mm

Maximální otáčky: 8000 ot/min

Jmenovitý krouticí moment (S1): 24 Nm

Jmenovitý výkon (S1): 24 Nm: 5,5 kW

Vnitřní průměr tažné trubky: 38 mm

Maximální otáčky: 8000 ot/min

Jmenovitý krouticí moment (S1): 1,5 mm 9,4 Nm

Jmenovitý výkon (S1): 3,7 kW

Osa X1

• Zdvih: 50 mm

• Maximální rychlost: 40 m/min

• Maximální zrychlení: 40 m/s 10 m/s²

• Jmenovitý tah (S1): 1200 N

Osa Y1

• Posuv: 350 mm

• Maximální rychlost: 30 m/min

• Maximální zrychlení: 1,5 m/s 5 m/s²

• Jmenovitý tah (S1): 5000 N

Osa Z1

• Posuv: 320 mm

• Maximální rychlost: 40 m/min

• Maximální zrychlení: 1,5 m/s 5 m/s²

• Jmenovitý tah (S1): 2500 N

Osa X2

• Zdvih: 310 mm

• Maximální rychlost: 40 m/min

• Maximální zrychlení: 5 m/s²

• Jmenovitý tah (S1): 2500 N

Osa Z2

• Posuv: 320 mm

• Maximální rychlost: 40 m/min

• Maximální zrychlení: 5 m/s²

• Jmenovitý tah (S1): 2500 N

Osa X3

• Zdvih: 80 mm

• Maximální rychlost: 40 m/min

• Maximální zrychlení: 5 m/s²

• Jmenovitý tah (S1): 1200 N

Osa Y3

• Posuv: 60 mm (±30 mm)

• Maximální rychlost: 18 m/min

• Maximální zrychlení: 18,5 m (18,5 m): 5 m/s²

• Jmenovitý tah (S1): 5000 N

Osa Z3

• Zdvih: 150 mm

• Maximální rychlost: 40 m/min

• Maximální zrychlení: 5 m/s²

• Jmenovitý tah (S1): 2500 N

Věžička

• Celkový počet stanic: 16

• Pevné externí nástroje: 8

• Velikost stopky nástroje: 16 × 16 mm

• Poháněné nástrojové stanice: 16

• Typ kleštin: 1: ESX/ER 20

• Maximální hnací otáčky: 5000 ot/min

• Jmenovitý krouticí moment (S1): 4,8 Nm

• Jmenovitý výkon (S1): 1,5 Nm: 1,5 kW

Nástroje

Nástrojový držák Posuvník 1

• Celkový počet stanic: 10

• Pevné externí nástroje: 6

• Velikost stopky nástroje: 16 × 16 mm

• Poháněné nástroje: 4

• Typ kleštin: 1: ESX/ER 20

• Maximální hnací rychlost (GEO 7-9): 5000 ot/min

• Jmenovitý krouticí moment (S1): 2,19 Nm

• Jmenovitý výkon (S1): 0,55 kW

• Sekundární hnací otáčky (GEO 8-10): 3333 ot/min

• Jmenovitý točivý moment (S1): 3,28 Nm

• Jmenovitý výkon (S1): 0,55 kW

Zadní pracovní skluz

• Celkový počet stanic: 4 + 2

• Vnitřní pevné nástroje: 3

• Průměr držáku nástrojů: 25 mm

• Vnější pevné nástroje: 25 mm: 1

• Hnací stanice: 1: 2

• Typ kleštin: 2: ESX/ER 16

• Maximální hnací otáčky: 6000 ot/min

• Jmenovitý krouticí moment (S1): 1,75 Nm

• Jmenovitý výkon (S1): 1,5 Nm: 0,55 kW

Média

Mazací systém

• Objem nádrže: 2,9 l

• Provozní tlak: 30 barů

• Doba zastavení: 7 minut

• Doba pracovního cyklu: 7 minut: 30 sekund

• Typ maziva: Castrol Magna BD 68

Pneumatický systém

• Minimální provozní tlak: 5 barů

• Maximální provozní tlak: 6 barů

• Spotřeba: 1,5 litru. 2,5 litru. 3,5 litru: 60 NL/min
