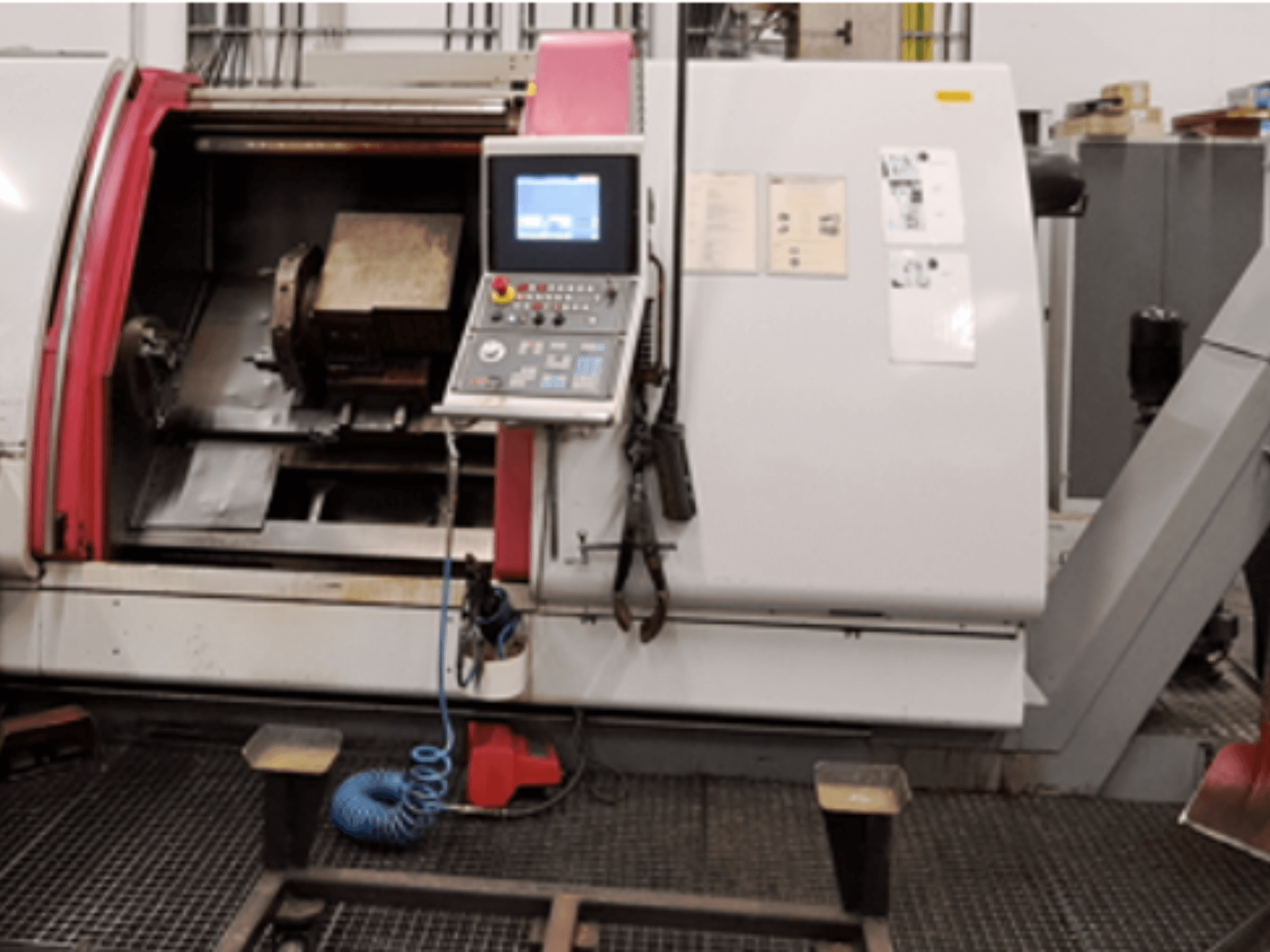

Gildemeister - CTX 500 S2DE-TUR-GIL-2000-00002

- Max. výkyv nad ložem / posuvným ložem: 680 mm / 670 mm

- Max. průměr otáčení nad čelním sanem: 455 mm

- Max. délka soustružení: 1097 mm / 2097 mm

- Příruba vřetenné hlavy: 220 mm (velikost 220h5)

- Otvor vřetena: 107 mm

- Přední průměr ložiska vřetena: 140 mm

- Max. průměr sklíčidla: 315 mm / 400 mm

- Kuželová příruba koníku: MK 5 / MK 6

- Průměr vřetena koníku: 120 mm

- Zdvih vřetena koníku: 120 mm

- Systém upevnění nástrojů: disková revolverová hlava

- Počet sad posuvných vozíků: 1

- Počet čelních saní: 1

- Podélný zdvih: 1097 mm / 2097 mm

- Zdvih čelního posuvu: 320 mm

- Max. točivý moment: 650 Nm / 2000 Nm

- Posuvná síla (podélná / příčná): 15 000 N / 8 000 N

- Rychlý posuv (podélný / příčný): 30 m/min / 24 m/min

- Rozsah rychlosti posuvu: 0,5 – 5 000 mm/min

- Typ hlavního hnacího motoru: B3

- Motor posuvu v příčném směru (X): Siemens 1FK6063-6AF71-1AH0 (1,9 kW, 3 000 ot./min, IP64)

- Motor podélného posuvu v ose Z: Siemens 1FK6101-8AF71-1AG0 (4,9 kW, 3000 ot./min, IP64)

- Motor mazacího systému: Vögele 113.50.000701C (0,13 kW, 2 200 ot./min, IP44)

- Hydraulický motor: 2,2 kW, 1450 ot./min, IP54

- Připojené zatížení / požadovaný příkon: 58 kVA

- Napětí: 400 V

- Frekvence: 50 Hz

- Proud: 85 A

- Jmenovitá hodnota pojistky: 100 A

- Řídicí napětí: 230 V střídavého proudu / 24 V stejnosměrného proudu

- Potřebná podlahová plocha: 8,41 m x 4,3 m x 2,41 m (5607/6657 x 3285 x 2405 mm)

- Hmotnost stroje: 8 700 kg / 10 000 kg

- Doplňkové vybavení: Dopravník třísek s nádobou na třísky, chladicí systém, jednotka s odsávacím filtrem (IFM)
