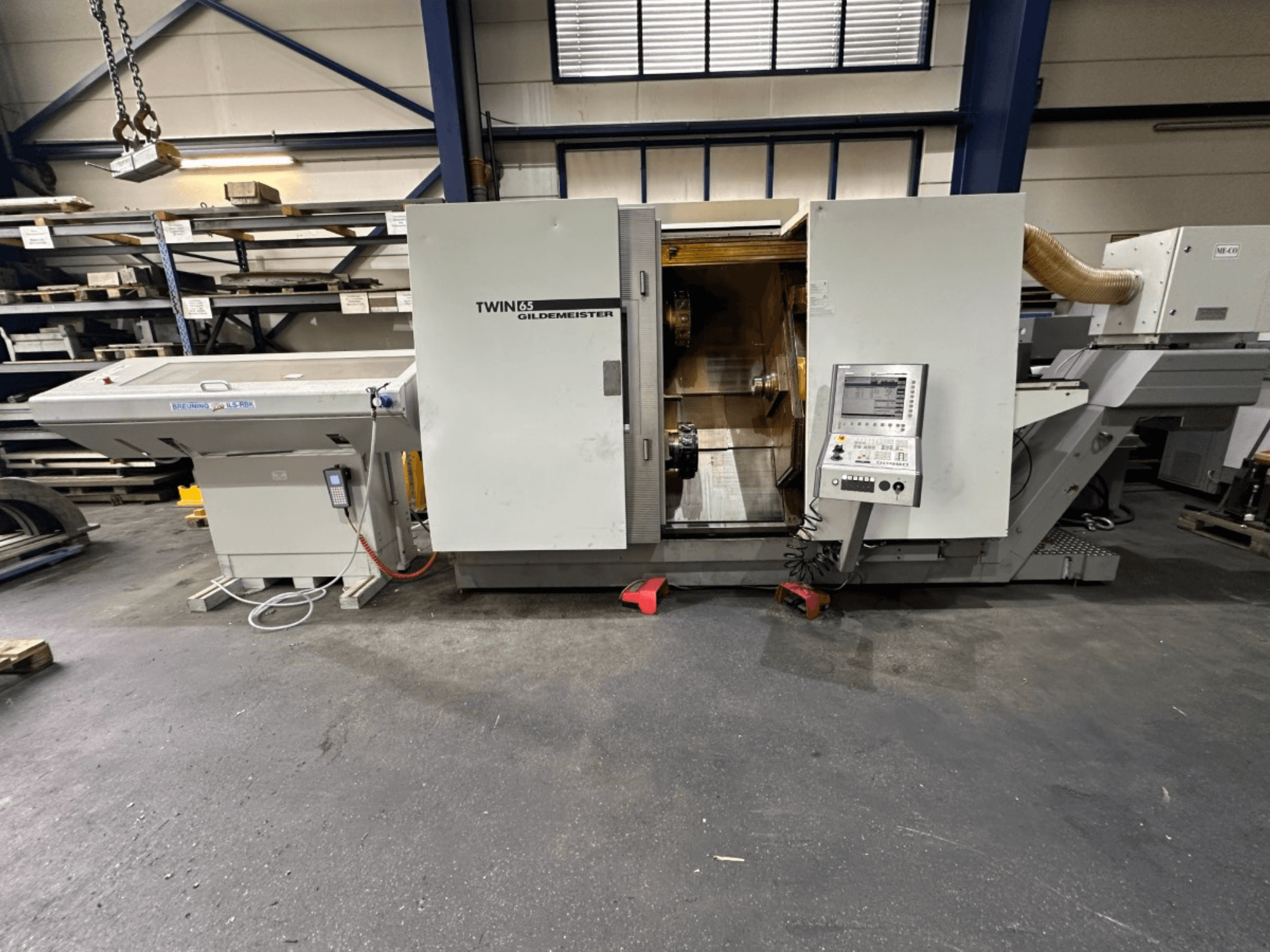

Gildemeister - TWIN 65DE-TUR-GIL-2006-00003

• Konstrukce stroje: 60° šikmé lože

• Vodicí dráhy: Válečkové vodicí dráhy

• Maximální průměr soustružení: 250 mm

• Max. průměr soustružení (standardní): 250 mm: 120 mm (standardní)

• Maximální délka otáčení: 900 mm

• Zdvih X1 (horní suport): 300 mm

• Zdvih Z1 (horní suport): 300 mm: 650 mm

• Zdvih Y1 (volitelně):: ±40 mm

• Zdvih X2 (spodní suport): ±40 mm: 180 mm

• Posuv Z2 (spodní suport): 180 mm: 650 mm

• Zdvih X3 (protivřeteno):: 175 mm

• Zdvih Z3 (protivřeteno): 175 mm: 670 mm

• Velikost sklíčidla hlavního vřetena: 175 / 200 mm

• Maximální průměr tyče (bez redukčních trubek): 62 / 65 mm

• Průměr otvoru vřetena: 79 mm

• Průměr čela vřetena: 170 mm

• Průměr kleštiny: 66 mm

• Průměr předního ložiska: 120 mm

• Výkon hlavního vřetena (40/100 % ED): 35 / 25 kW

• Rozsah otáček hlavního vřetena: až 5000 ot/min.

• Krouticí moment hlavního vřetena (40/100 % ED): 5000 ot: 370 / 270 Nm

• Typ pohonu vřetena: 40 % (40 %): Střídavý motor s integrovaným motorem vřetena

• Osa C: Integrovaná pro orientované zastavování a konturování

• Otáčky osy C: 2000 ot/min

• Udržovací moment osy C: 270 Nm

• Výkon protivřetena (40/100 % ED): 26 / 21 kW

• Rozsah otáček protivřetena: až 5000 ot/min.

• Krouticí moment protivřetena (40/100 % ED): 290 / 230 Nm

• Otáčky osy C (protivřetena): 2000 ot.

• Udržovací moment osy C (protivřeteno): 230 Nm

• Rychlý posuv X/Z (suport 1): 30 / 30 m/min

• Posuvná síla X/Z (suport 1): 30 / 30 min: 4,0 / 7,0 kN

• Rozlišení polohování X/Z: 0,0005 mm

• Krouticí moment motoru X/Z: 6 / 10,5 Nm

• Otáčky motoru X/Z: 3000 ot/min

• Rozteč kuličkových šroubů X/Z: 20x32 / 20x40 mm

• Rychlý posuv X/Y/Z (s osou Y): 30 / 15 / 30 m/min

• Posuvná síla X/Y/Z: 4,0 / 4,0 / 7,0 kN

• Rozlišení polohování X/Y/Z: 0,0005 mm

• Krouticí moment motoru X/Y/Z: 6 / 6 / 10,5 Nm

• Otáčky motoru X/Y/Z: 3 000 ot/min.

• Rozteč kuličkových šroubů X/Y/Z: 20x32 / 10x32 / 20x40 mm

• Rychlý posuv X/Z (suport 2): 30 / 30 m/min

• Posuvná síla X/Z (suport 2): 4,0 / 7,0 kN

• Rozlišení polohování X/Z (skluznice 2): 0,0005 mm

• Krouticí moment motoru X/Z (suport 2): 0,000 000: 6 / 10,5 Nm

• Rychlost motoru X/Z (suport 2): 10 / 10 Nm: 3000 ot/min

• Rozteč kuličkových šroubů X/Z (suport 2): 1,5 ot: 20x32 / 20x40 mm

• Rychlý posuv X/Z (protivřetenový suport): 15 / 30 m/min

• Posuvná síla X/Z (protivřetenový suport): 30 min: 4,0 / 7,0 kN

• Rozlišení polohování X/Z (protivřeteno): 0,0005 mm

• Krouticí moment motoru X/Z (protivřeteno): 0,000 mm: 10,5 / 10,5 Nm

• Otáčky motoru X/Z (protivřeteno): 10 / 10 Nm: 3000 ot/min

• Rozteč kuličkového šroubu X/Z (protivřeteno): 1,5 ot: 10x32 / 20x40 mm

• Počet nástrojových stanic: 12

• Držák nástroje: VDI 30

• Typ výměníku nástrojů: VDI VDI 1: Revolverový

• Velikost stopky nástroje (DIN 69880): 30 / 40 mm

• Počet poháněných nástrojových stanic: 12

• Poháněné nástroje: všech 12 stanic je schopno poháněných nástrojů

• Výkon poháněných nástrojů (40/100 % ED): 11,7 / 8,4 kW

• Krouticí moment poháněných nástrojů (40/100 % ED): 28 / 20 Nm

• Otáčky poháněných nástrojů: až 4000 ot/min.

• Zdvih koníku (volitelně):: 300 mm

• Síla koníka: 150 / 630 daN

• Velikost středu: MK 4

• Objem hydraulické nádrže: 20 l

• Výkon hydraulického čerpadla: 2,2 kW

• Hydraulický tlak max: 90 barů

• Upínací tlak hlavního vřetena: 80 bar

• Upínací tlak protivřetena: 1 bar 70 barů

• Upínací tlak v koníku: 50 barů

• Objem chladicí nádrže: 250 l

• Výkon čerpadla chladicí kapaliny: 1,7 kW

• Průtok chladicí kapaliny při 6 barech: 20 l/min

• Elektrické připojení/celkový výkon: 65 kVA

• Provozní napětí: 400 V

• Frekvence: 50 Hz

• Pojistkové jištění: 125 A

• Napěťová tolerance: +6% / -10%

• Délka stroje: 5032 mm

• Hloubka stroje: 3048 mm

• Výška stroje: 2445 mm

• Hmotnost stroje: 10000 kg

• Hladina hluku při obrábění: 77 dB(A)

• Hladina hluku při volnoběhu: 78 dB(A)

Další vybavení

• Dotyková sonda

• Dopravník třísek

• Vnitřní přívod chladicí kapaliny
