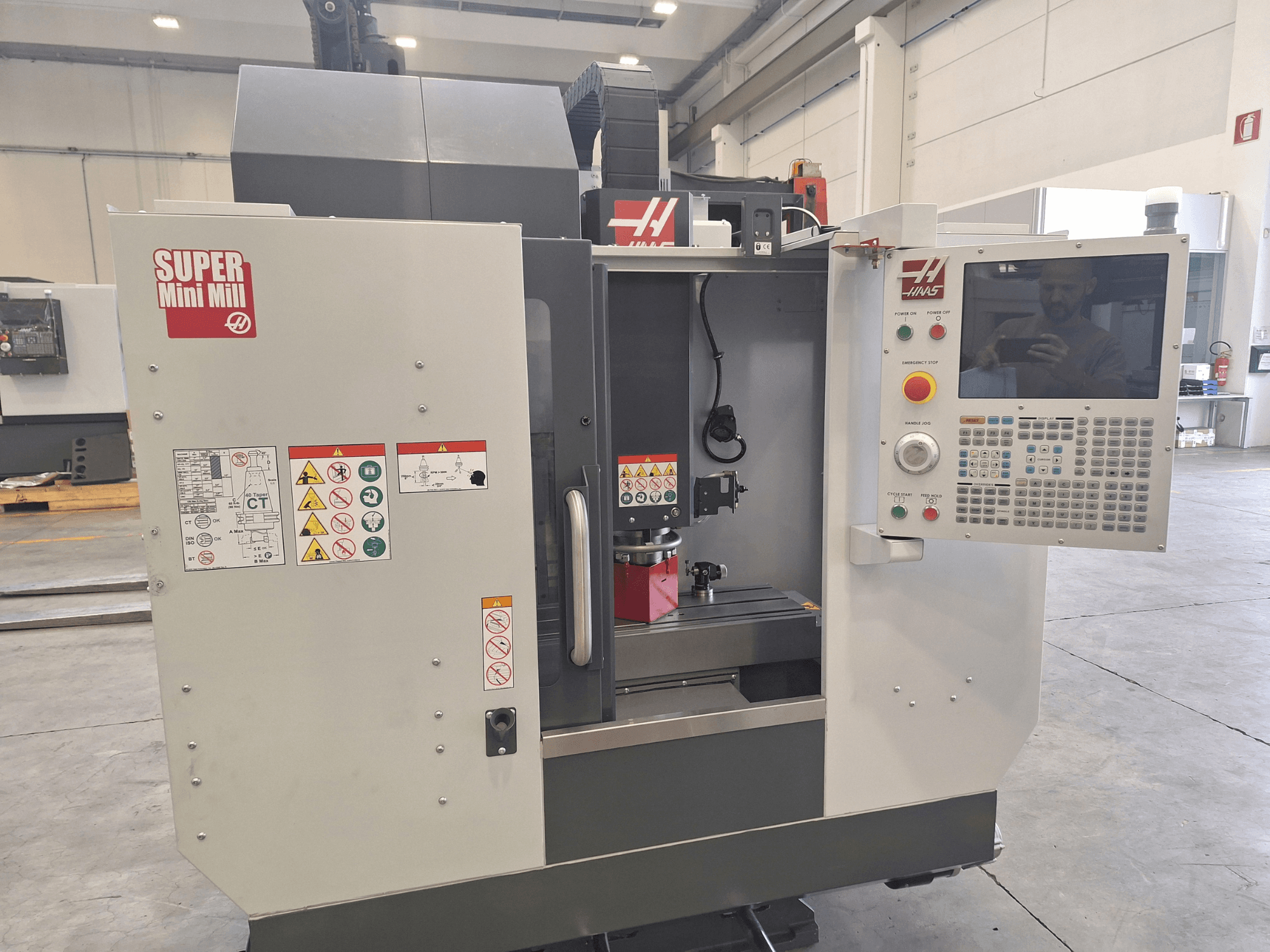

HAAS - HAAS Super Mini MillIT-MIL-HAA-2024-00001

Stav: Vystavený kus

Provozní hodiny: 0

Vzdálenost od čela vřetena ke stolu: max. 19,0 palců / 483 mm; min. 4,0 palce / 102 mm

Max. točivý moment vřetena: 22,0 ft-lbf při 5000 ot./min / 29,8 Nm při 5000 ot./min

Systém pohonu vřetena: přímý pohon, řemenový pohon

Mazání ložisek vřetena: vstřikování vzduchu / oleje

Chlazení vřetena: vzduchem

Délka stolu: 36,0 in / 914 mm

Šířka stolu: 12,0 in / 305 mm

Šířka T-drážek stolu: 0,626 in až 0,630 in / 15,90 mm až 16,00 mm

Středová vzdálenost T-drážek stolu: 4,33 palce / 110 mm

Počet standardních T-drážek: 3

Maximální posuv při řezání: 833 ipm / 21,2 m/min

Rychlopohyby (X/Y/Z): 1200 ipm / 30,5 m/min

Maximální axiální síla (X/Y/Z): 2000 lbf / 8896 N

Typ měniče nástrojů: bočně upevněný měnič nástrojů (SMTC)

Kapacita měniče nástrojů: 30+1

Max. průměr nástroje (plně osazený): 2,5 in / 64 mm

Max. průměr nástroje, velký (sousední prázdný): 5,0 in / 127 mm

Max. délka nástroje (od měřicí čáry): 7,00 in / 178 mm

Výměna nástroje za nástroj (průměr): 2,80 s

Doba mezi jednotlivými třískami (průměr): 4,20 s

Kapacita chladicí kapaliny: 45 gal / 170 L

Požadovaný přívod vzduchu: 4 scfm při 100 psi / 113,0 l/min při 5,5 až 6,9 bar

Vestavěná vzduchová hadice a spojka: 3/8 in

Vstupní střídavé napětí (3 fáze) – nízké / vysoké: 220 VAC (30 A) / 440 VAC (15 A)

Přepravní rozměry: 90,0 in x 80,0 in x 99,0 in / 229 cm x 203 cm x 252 cm

Přepravní hmotnost: 4650 lb / 2109,2 kg
