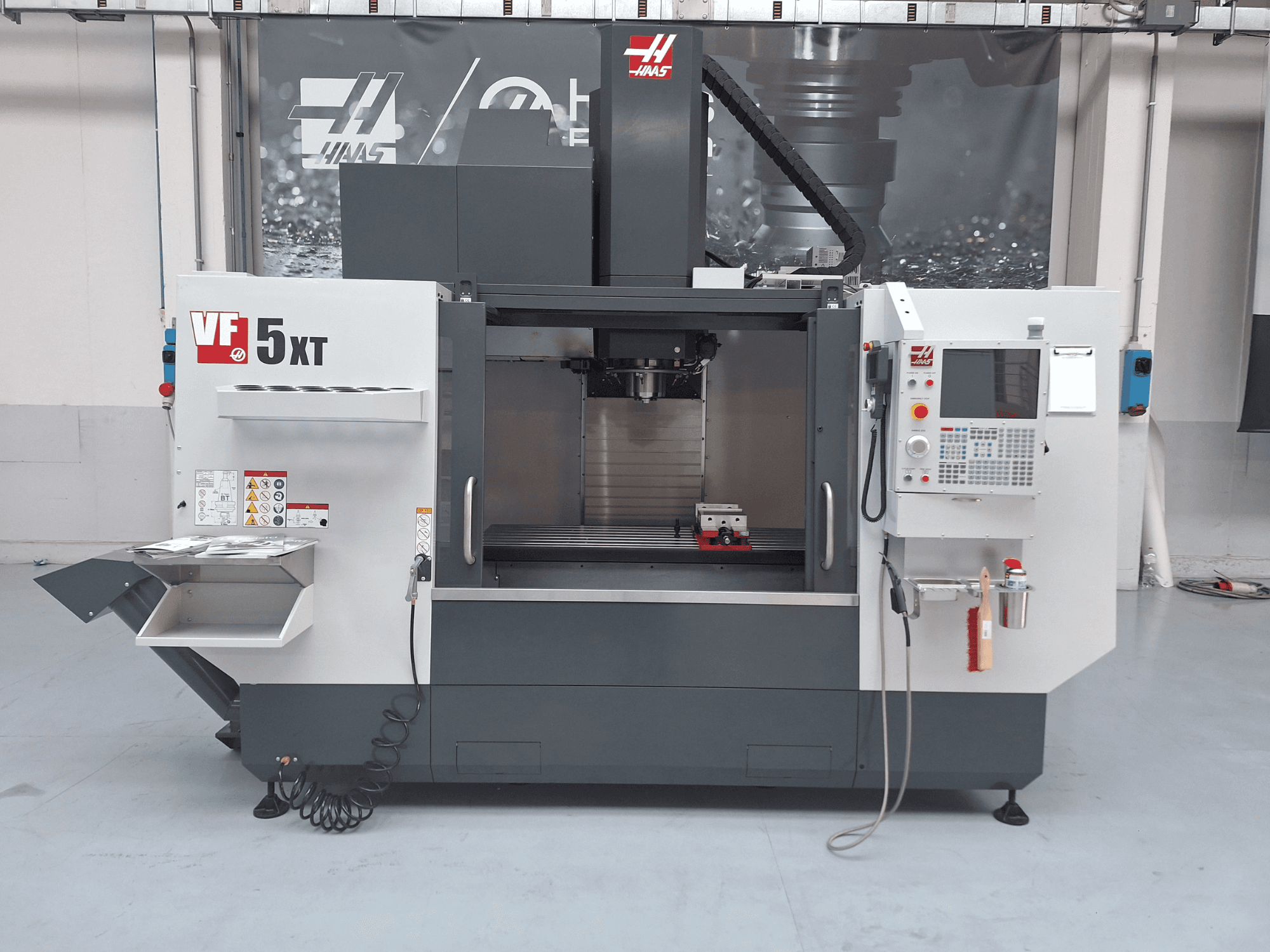

HAAS - VF-5/50XTIT-MIL-HAA-2023-00001

• Pracovní doba: 0 (vystavený stroj)

• Vzdálenost od čela vřetena ke stolu (max.): 32,9 palce / 836 mm

• Vzdálenost od špičky vřetena k stolu (min.): 7,9 in / 201 mm

• Max. točivý moment vřetena: 340,0 ft-lbf při 700 ot./min / 460,0 Nm při 700 ot./min

• Pohon vřetena: dvourychlostní převodovka

• Délka stolu: 62,0 in / 1575 mm

• Šířka stolu: 23,0 in / 584 mm

• Šířka T-drážky: 0,626 palce až 0,630 palce / 15,90 mm až 16,00 mm

• Vzdálenost mezi středy T-drážek: 3,15 palce / 80 mm

• Počet standardních T-drážek: 7

• Maximální hmotnost na stole (rovnoměrně rozložená): 4000 lb / 1814 kg

• Maximální posuv při řezání: 500 ipm / 12,7 m/min

• Rychlý posuv (X, Y, Z): 710 ipm / 18,0 m/min

• Maximální tah v ose X: 3400 lbf / 15 124 N

• Max. posuv v ose Y: 4100 lbf / 18 238 N

• Maximální posuv v ose Z: 5600 lbf / 24 910 N

• Typ měniče nástrojů: SMTC (bočně namontovaný měnič nástrojů)

• Kapacita nástrojů: 30+1

• Max. průměr nástroje (plný): 4,0 in / 102 mm

• Max. průměr nástroje, velký (sousední prázdný): 7,0 in / 178 mm

• Max. délka nástroje (od měřicí čáry): 16,00 in / 406 mm

• Doba výměny nástroje (průměr): 4,20 s

• Doba mezi jednotlivými třískami (průměr): 6,30 s

• Kapacita chladicí kapaliny: 95 gal / 360 L

• Požadovaný přívod vzduchu: 4 scfm při 100 psi / 113,0 l/min při 6,9 bar

• Vestavěná vzduchová hadice: 3/8 in

• Spojka (vzduch): 3/8 in

• Minimální tlak vzduchu: 80 psi / 5,5 bar

• Vstupní střídavé napětí (3 fáze) – nízké: 220 VAC (70 A při plném zatížení)

• Vstupní střídavé napětí (3 fáze) – vysoké: 440 VAC (35 A při plném zatížení)

• Rozměry palety pro vnitrostátní přepravu: 168,0 in x 102,0 in x 125,0 in / 427 cm x 260 cm x 318 cm

• Rozměry exportní bedny: 168,0 palců x 102,0 palců x 130,0 palců / 427 cm x 260 cm x 331 cm

• Přepravní hmotnost: 16 250 lb / 7 371,0 kg

Doplňkové vybavení

• Strojní svěrák namontovaný na stole s T-drážkami

• Nástavec pro vzduchovou pistoli

• Držák na rozprašovací nádobu a čisticí kartáč namontovaný na konzoli ovládacího ramene
