HALTER - LoadAssistant Universal Big 70 DE-ROB-HAL-2022-00001

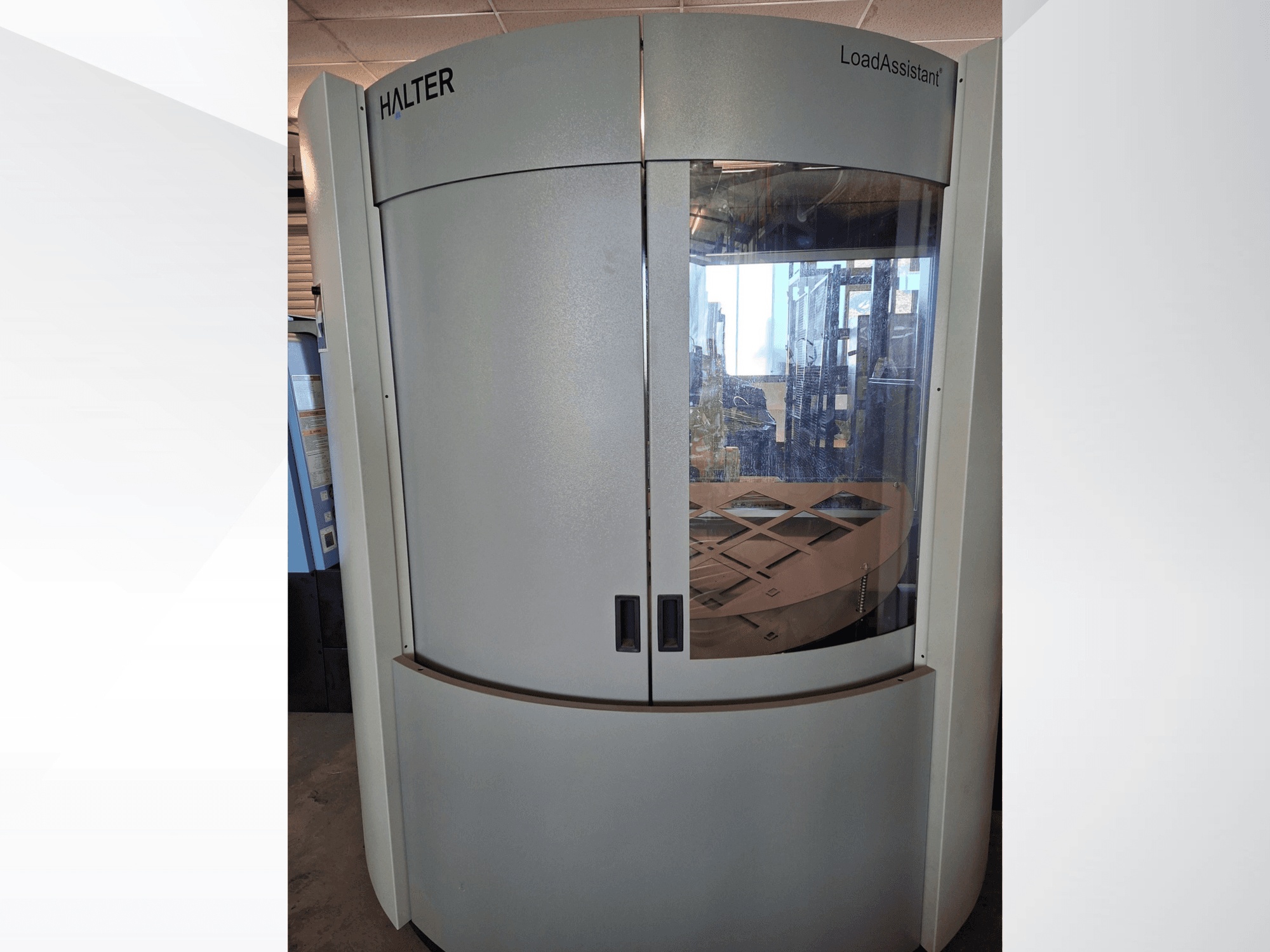

HALTER LoadAssistant Universal Big 70 (2022)

• Značka řídicí jednotky: HALTER

• Model řídicí jednotky: SmartControl

• Dotykový displej: 21 palců

• Programování: Graficky podporované programování (12 kroků)

• Počet CNC strojů: až 4

• Rozhraní pro roboty: Standardní rozhraní pro CNC stroje

• Napájení: 400 V

• Maximální proud: 16 A / 32 A

• Požadovaný tlak vzduchu: 6,5 bar

• Otočný nakládací stůl: Ano

• Maximální nosnost nakládacího stolu: 3000 kg

Kapacita obrobku:

• Průměr obrobku: 10–300 mm

• Minimální rozměry obrobku (D × Š): 10 × 10 mm

• Maximální rozměry obrobku (D × Š): 300 × 300 mm

• Nosnost robota: 35 kg / 70 kg

• Maximální celková hmotnost na nakládacím stole: 3000 kg

• Maximální počet obrobků (10–35 mm): 206

• Maximální počet obrobků (23–55 mm): 112

• Maximální počet obrobků (23–85 mm): 62

• Maximální počet obrobků (23–115 mm): 46

• Maximální počet obrobků (23–175 mm): 28

• Maximální počet obrobků (23–195 mm): 24

• Maximální počet obrobků (23–300 mm): 18

Nosnost hřídele:

• Průměr obrobku: 10–40 mm / 10–80 mm

• Minimální rozměry obrobku (D × Š): 10 × 10 mm

• Maximální rozměry obrobku (D × Š): 40 × 40 mm / 80 × 80 mm

• Délka obrobku: 300–600 mm

Nainstalované doplňky:

• Univerzální soustružnický upínací nástroj Big 70

• Otočná stanice

• Kontrolka stavu

• Mřížková deska 23–175 mm Big

• Propojovací skříňka stroje

• Sada propojovacích kabelů ke stroji

• Kompletní certifikace stroje podle normy CE

S robotickým ramenem FANUC:

• Výrobce: FANUC

• Model: M-710iC/70

• Typ robota: průmyslový robot

• Počet os: 6

• Maximální nosnost: 70 kg
