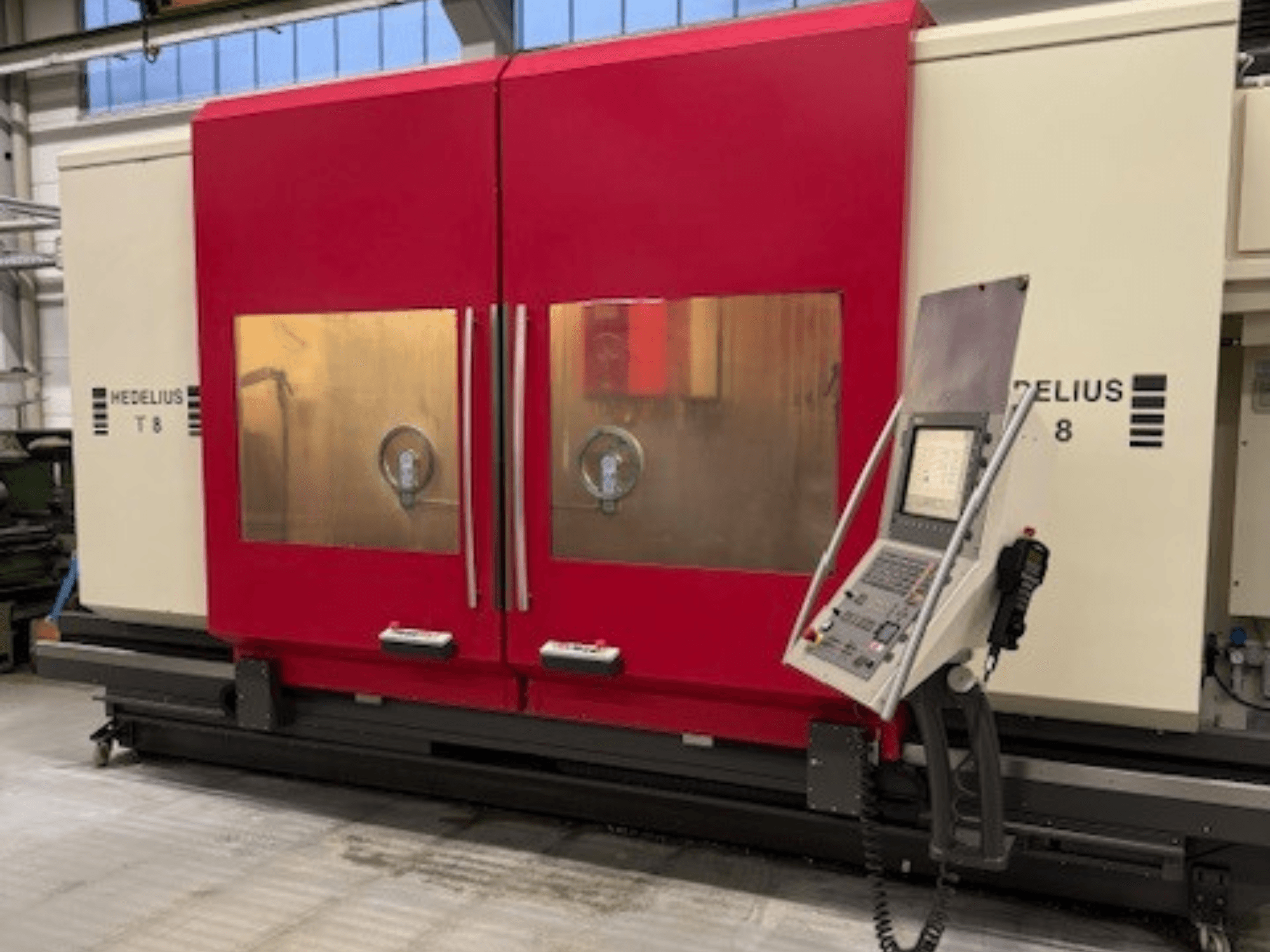

HEDELIUS - T8 - 2300DE-MIL-HED-2006-00002

• NC otočná hlava osy B: +92° / -92°

• Max. operace kyvadla: 2 × 850 mm

• Rychlý posun: 60 m/min

• Posuvná síla: X/Y 5000 N, Z 9000 N

• Vřeteno:

  • Maximální krouticí moment: 158 Nm

  • Průměr ložiska předního vřetena: 70 mm

  • Upínání nástrojů (přítlačná síla): 12 kN

• Zásobník nástrojů/výměna:

  • Pozice nástroje (standardní): 1: 40

  • Pozice nástrojů (Magnum): 5: 80

  • Maximální průměr nástroje: 125 mm (180 mm při prázdných sousedních pozicích)

  • Maximální délka nástroje: 330 mm

  • Doba výměny nástroje (cca): 10 min: 3.5 s

  • Doba mezi třískami: vertikální 6,0 s / horizontální 6,5 s

• Stůl/kapacita:

  • Pevný stůl (D × Š): 2000 × 920 mm

  • T-drážky: 6 × 18 H12

  • Rotační stůl: 2,5 × 2,5 × 2,5 × 2,5 mm: 1 × 18 H8

  • Maximální hmotnost obrobku: 2500 kg

• Obráběcí výkony:

  • 52 s karbidem: 40 mm

  • Závitování: 40 mm, 40 mm, 40 mm, 40 mm, 40 mm, 40 mm, 40 mm: M24

  • Frézování v St 52: 500 cm³/min.

• Vzdálenosti (referenční):

  • Z dráha vertikální (L2): 850 mm

  • Čelo vřetena k ose otáčení (L3): 2,5 mm: 300 mm

  • Čelo vřetena k povrchu stolu (L4): 2,5 mm: 40 mm

  • Horizontální dráha Z (L5):: 1000 mm

  • Osa vřetena k povrchu stolu (L6): 1000 mm: 210 mm

  • Zdvih Y (L7):: 800 mm

  • Od středu stolu k počátku/konci pojezdu (L8/L9): 1,5 mm: 400 / 400 mm

• Výkon/hmotnost: 1,5 m:

  • Celkové připojené zatížení: 25 kVA

  • Hmotnost stroje (standardní): cca 17 000-17 500 kg

• Počet hodin:

  • Provozní hodiny: 21 100 h

  • Počet hodin na vřetenu: 100,00 hod: 7,647 h

Přídavné vybavení

• Dopravník třísek

• Vnitřní chladicí kapalina přes vřeteno, 40 barů

• Papírový pásový filtr

• Odlučovač oleje a emulzní mlhy

• Rotační průzory (2)

• Čistící pistole (2)

• Dotyková sonda Renishaw
