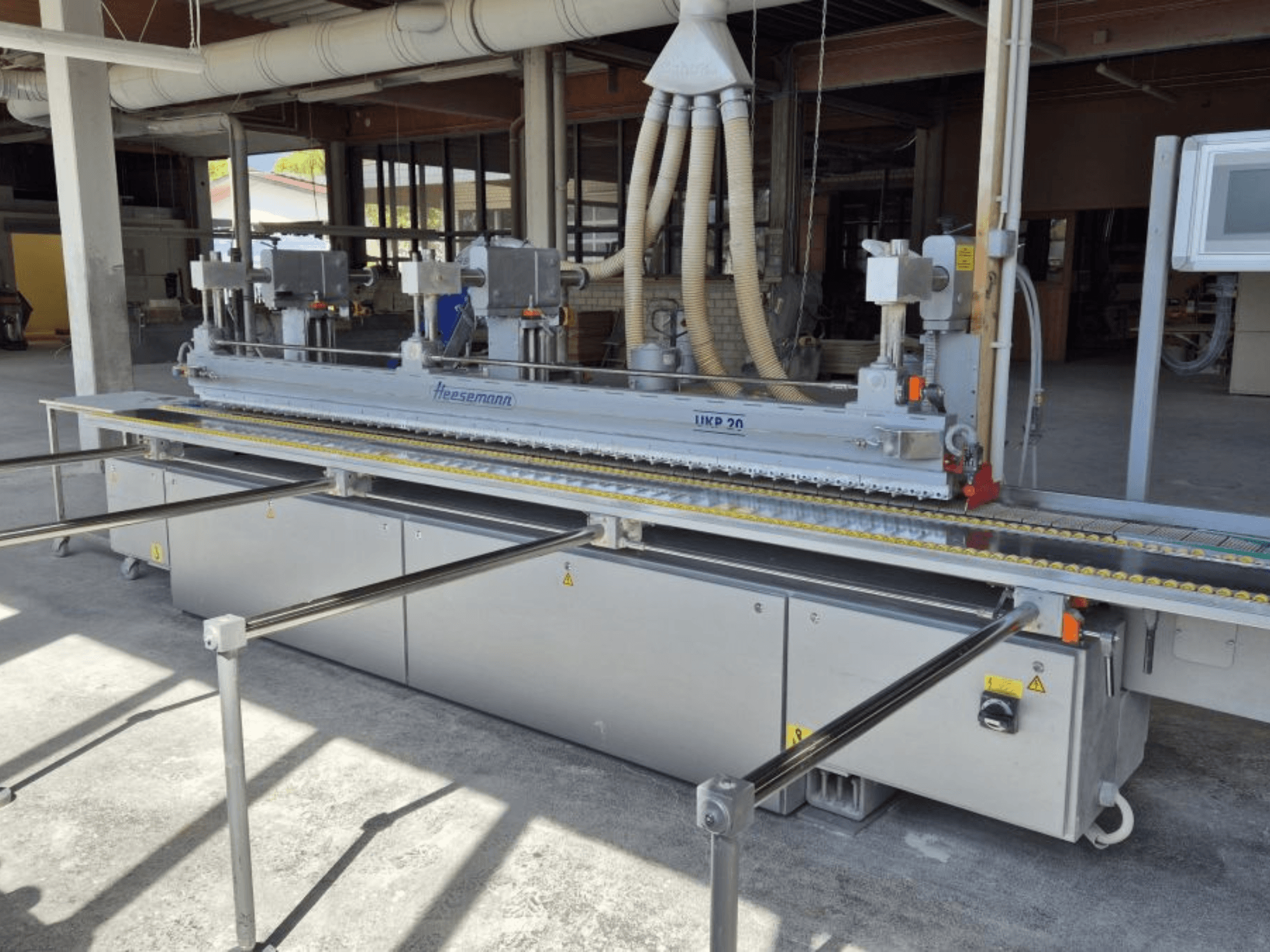

HEESEMANN - UKP 20DE-SAN-HEE-2016-00001

Systém dopravníku obrobků

• Celková délka: 5015 mm

• Pohon: Třífázový motor 1,5 kW, dvojitá řetězová doprava

• Rychlost posuvu: 5-25 m/min, frekvenčně řízená

• Pracovní výška: 880 mm (konstantní)

• Integrované ovládací skříňky

• Nastavitelná dorazová lišta s digitálním displejem a protilehlá lišta s centrálním nastavením šířky

• 4 boční vodicí válečky mezi brusnými jednotkami pro bezpečnou přepravu pásu

Ovládání

• Průmyslový počítač, 10,4" LCD-TFT dotykový displej.

• Zobrazení výroby a prostojů

• Paměť programů pro 100 programů

Brusné jednotky

• 2 x pásové brusné jednotky "M4" (pozice 1 a 2)

  • Použití: Přímé broušení hran

  • Pás: 2300 x 80 mm

  • Otáčky: 0,7-12 m/s, plynulá elektronická regulace frekvence

  • Výkon motoru: 3,0 kW

  • Elektronická regulace brusného tlaku ze svorkovnice

• 2 x oscilační jednotka pro "M4" (pozice 1 a 2)

  • Určení: Plné využití brusného pásu

• 2 x brusný pás "K4" (pozice 3 a 4)

  • Použití: Malé profilové profily; zkosení

  • Rozsah otáčení: +90° nahoru / -45° dolů

  • Spínač přerušení pásu

  • Držák nástrojů s rychlovýměnným mechanismem

  • Mechanismus přerušovaného posuvu pásu

  • Pás: 2000 x 50 mm

  • Rychlost: 0,5-8 m/s, plynulá pomocí elektronické regulace frekvence

  • Výkon motoru: 1,1 kW

  • Elektronická regulace brusného tlaku ze svorkovnice

Automatizace/řízení linky

• 4 elektronické ovládací prvky linky pro plně automatické načasování kontaktu/odchodu nástroje na základě nastavené rychlosti posuvu, brusného tlaku a úhlu jednotky.
