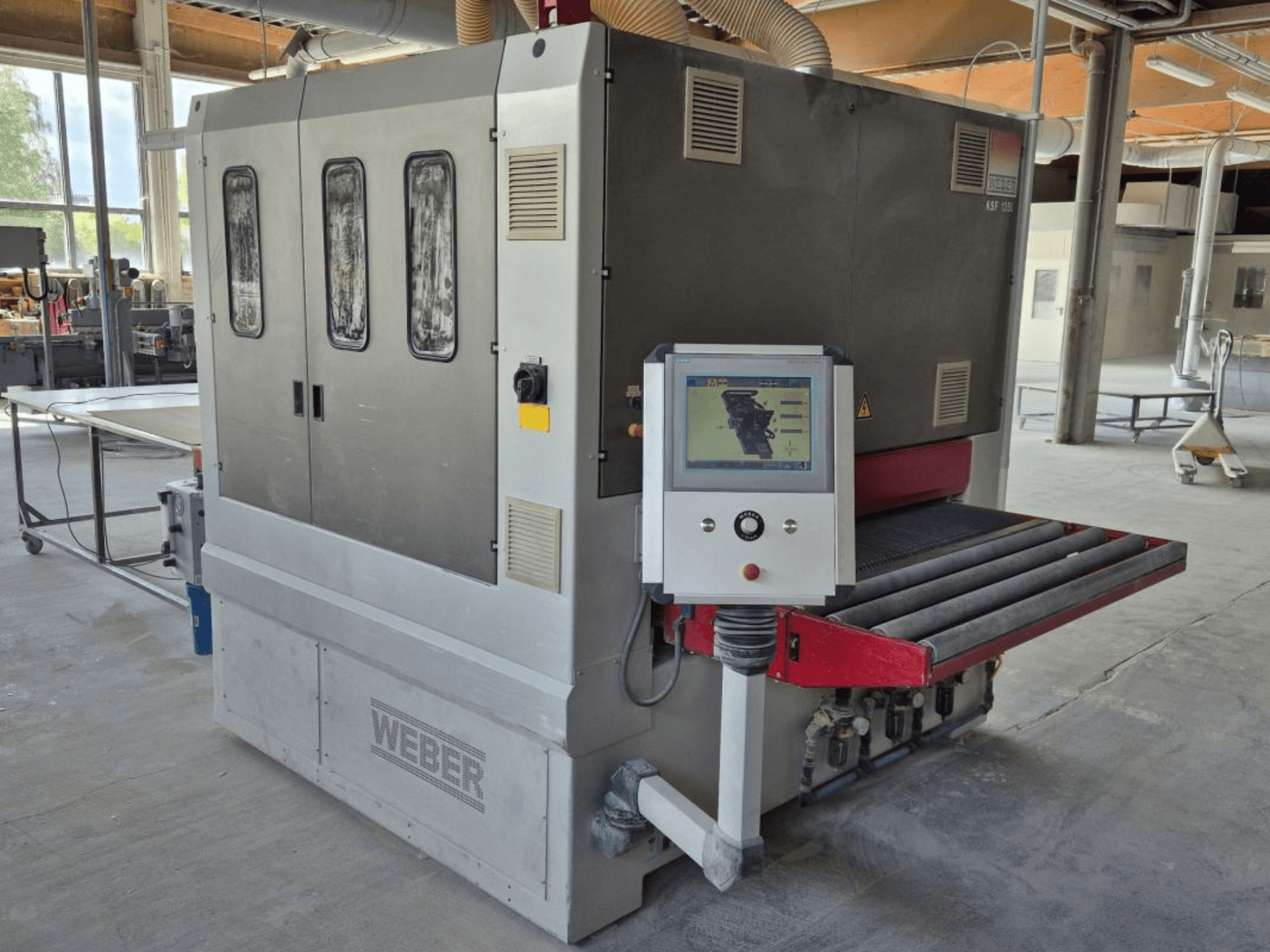

WEBER - KSF-3-1350DE-SAN-WEB-2009-00001

Rám stroje a posuv

• Silná svařovaná ocelová konstrukce pro 3 brusné jednotky

• Konstantní výška posuvu: 900 mm

• Ovládací panel a výměna brusného pásu vlevo (ve směru posuvu)

• Plynulá regulace rychlosti posuvu: 3-18 m/min, frekvenčně řízená

• Vakuové provedení dopravního pásu s 5,5 kW vakuovým dmychadlem a vakuovým kanálem k horní hraně stroje

Jednotka 1: Příčná pásová jednotka

• Přítlačný lamelový pás s plstí a grafitem

• Systém přítlačné lišty ISD link s detekcí obrobku 11 mm a šířkou přítlačné lišty 44 mm

• Zařízení pro ofukování brusného pásu řízené obrobkem

Jednotka 2: Kombinovaná jednotka CBF

• Drážkovaný pryžový kontaktní válec Ø 130 mm, 60 Shore

• Lamelový pás s příčným posuvem a samostatným pohonem 4,0 kW

• Systém přítlačného paprsku ISA link s detekcí obrobku 11 mm a šířkou přítlaku 22 mm (protiběžný)

• Oscilační zařízení pro ofukování brusného pásu řízené obrobkem

Jednotka 3: Příčná pásová jednotka

• Systém přítlačného paprsku ISD s detekcí obrobku 11 mm a šířkou přítlačného paprsku 44 mm.

• Obrobkem řízený brusný pásový ofukovací přístroj

Ovládání a funkce

• Vícepanelové HMI Siemens MP 377 12": 12" barevný displej, programová paměť pro 300 programů, všechny parametry se nastavují prostřednictvím programu.

• Ovládání WEBER i-Touch s navigací pomocí otočných knoflíků.

• WEBER AWDM: automatické nastavení tloušťky na vstupu do stroje se spouštěcím spínačem.

• Bezpečnostní válec proti překročení tloušťky na vstupu: automatické zvedání kontaktního válce a segmentových přítlačných paprsků; vypnutí posuvu.

• Řízení ISA/ISD: detekce obrobku s vysokým rozlišením v krocích po 22 mm; volné vkládání složitých tvarů; vícenásobné vkládání s minimálními rozestupy; programově nastavitelná intenzita broušení a přítlak

• Systém přítlačného nosníku ISA (jednotka 2): přítlačný kus pohyblivý v podélném a příčném směru.

• Systém segmentového přítlačného paprsku ISD (jednotky 1 a 3): samostatně nastavitelný přítlak na hranu (pouze vnější hrana nebo vnější a vnitřní hrana); volitelný pro podélné a příčné hrany nebo pouze pro podélné hrany.

Technické údaje

• Pracovní šířka: 1350 mm

• Pohonná jednotka 1 (Eco-Drive, frekvenčně řízená): 15,0 kW

• Pohonná jednotka 2 (Eco-Drive, frekvenčně řízená): 20,0 kW

• Pohonná jednotka 3 (Eco-Drive, frekvenčně řízená): 15,0 kW

• CBF pohon: 3,0 kW

• Pohon vakuového dmychadla: 5,5 kW

• Podávání proti zpětnému rázu (frekvenčně řízené): 3,0 kW

• Pohon nastavení výšky (frekvenčně řízený): 0,75 kW

• Rychlost brusného pásu (frekvenčně řízená): cca 3-20 m/s

• Velikost brusného pásu (křížové pásy): 2 × 150 × 5100 mm

• Velikost brusného pásu (široký pás): 1370 × 2620 mm

• Tloušťka obrobku (min/max): 4-140 mm

• Pracovní výška (konstantní): 900 mm

• Plynulá rychlost posuvu: 3-18 m/min

Přídavné vybavení

• Vyhazovací zařízení obrobku se systémem WEBER ES (ovládání obrobku; úspora energie; individuální ovládání posuvu).

• Mikročistící systém WANDRES, provedení s jedním kartáčem (výkonný mečový kartáč s integrovaným mikrovlhčením pro optimální odstranění prachu z barvy).
