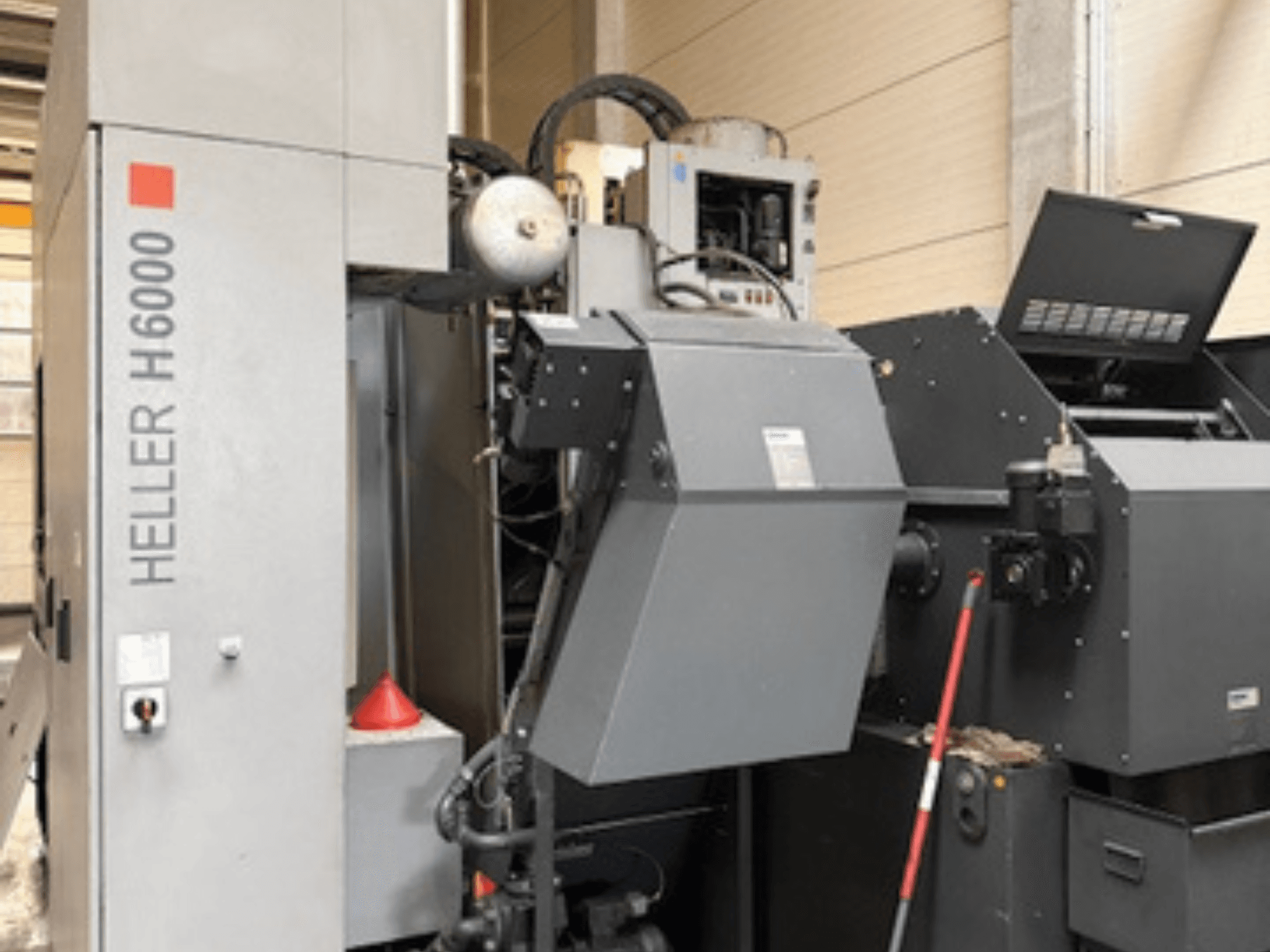

HELLER - H6000DE-MIL-HEL-2011-00005

- Provozní hodiny (Betriebsstunden): 77 128 h

- Efektivní provozní doba (Nutzlaufzeit): 57 997 h

- Řídicí jednotka: SIEMENS 840D solution line

- Zdvih osy X: 1 000 mm

- Zdvih osy Y: 1 000 mm

- Zdvih osy Z: 1 000 mm

- Rychlost rychlopohybu: 50 000 mm/min

- Rychlost posuvu: 1 – 50 000 mm/min

- Zrychlení: 5 m/s²

- Max. přípustná upínací hmotnost: 1 000 kg (1 400 kg)

- Doba výměny palety: 13 s

- Vyměňovač palet: 2 pozice pro palety

- Rozměry palety: 630 × 630 mm (2 palety v základním provedení stroje + 1 přídavná paleta)

- Průměr obrobku: 900 mm (1 290 mm)

- Výška obrobku: 1 200 mm

- Pracovní jednotka: PC 100 PowerCutting

- Rozsah otáček: 8 000 ot./min

- Max. výkon pohonu (S6-40 %): 43 kW

- Max. točivý moment (S6-40 %): 822 Nm

- Stůl pro obrobek: NC otočný stůl, indexování 360 000 × 0,001°

- Stanice pro upevnění obrobku: ručně otočná paleta 4 × 90°

- Upínání obrobku: mechanické (včetně 5násobného rozhraní pro upínací prostředky, hydraulický tlak 60 bar)

- Upínací kužel nástroje: HSK 100 A (DIN 69 893)

- Zásobník nástrojů: řetězový zásobník s 50 pozicemi

- Max. průměr nástroje (při obsazení všech pozic): 112 mm

- Max. průměr nástroje (sousední volná místa): 280 mm

- Max. délka nástroje: 600 mm

- Min. doba mezi jednotlivými úběry (t2,3 podle VDI 2852): 4,2 s

- Řízení chladicí kapaliny a odvodu třísek: škrabkový pásový dopravník třísek KNOLL pro mokré obrábění, systém čištění chladicí kapaliny s papírovým pásovým filtrem KNOLL KF 400 (vnitřní přívod chladicí kapaliny 70 bar / IKZ), proplachování pracovního prostoru, výsuvná odkapávací vana, zařízení pro ofukování okna

- Sledování nástrojů a příslušenství: Rychlá detekce zlomení vrtáku, zařízení pro čištění stopek nástrojů v řetězovém zásobníku, do procesu integrované sledování nástrojů + sledování ochrany proti kolizím, přenosná ruční ovládací jednotka (Bedienhandgerät) s rozhraním

- Elektrické parametry: 400 V, 50 Hz, jmenovitý proud 87 A
