HELLER - H5000AT-MIL-HEL-2021-00001
Máte další otázky? Kontaktujte nás!

Petr Strýček
+420 737 021 218
p.strycek@gindumac.com
- GINDUMAC
- Produkty
- Obráběcí stroje
- ➤ Prodej použitého stroje HELLER H5000 | gindumac.com

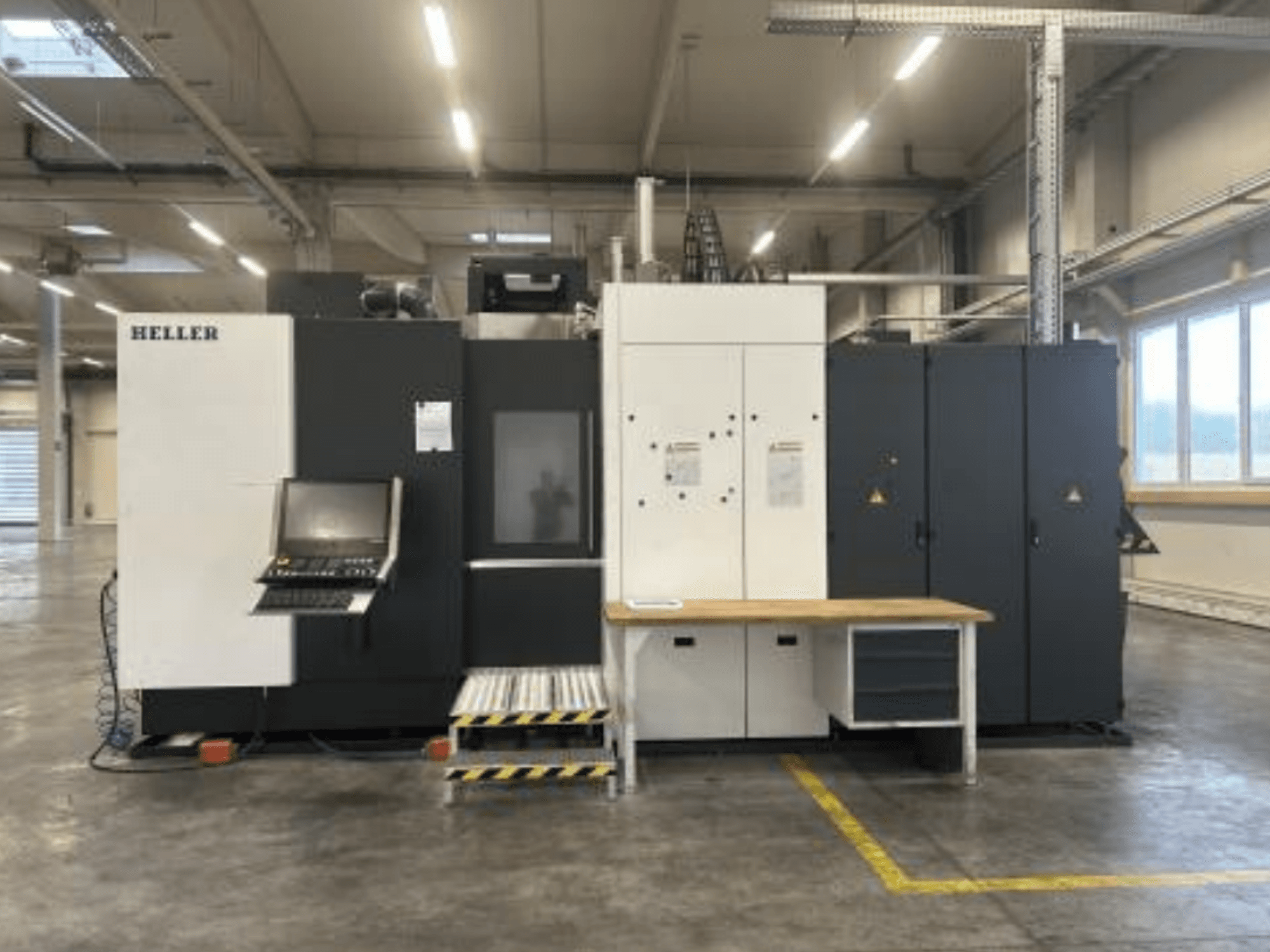

Toto 4osé horizontální obráběcí centrum HELLER H5000 bylo vyrobeno v roce 2021. Disponuje pracovním rozsahem 800 mm ve všech osách a maximálním průměrem obrobku 900 mm. Stroj je vybaven upínacím kuželem HSK-A 100 a zásobníkem nástrojů s kapacitou 100 pozic. Pokud hledáte stroj s vysokou kvalitou obrábění, zvažte stroj HELLER H5000, který máme v nabídce. Pro další informace nás kontaktujte.
Přehled
- Výrobce: HELLER
- rok: 2021
- MODEL: H5000
- výrobních hodin: 15000
- typ aplikace: Frézování
- Země umístění: Rakousko
- Typ stroje: Horizontální obráběcí centrum
- řídicí jednotka značky: SIEMENS
Technické informace - HELLER H5000
Řídicí jednotka
- Značka řídícího systému: SIEMENS
- Model řídícího systému: SINUMERIK 840D sl
Pohyb
- Počet os: 4
- Pojezd osy X: 800 mm
- Pojezd osy Y: 800 mm
- Pojezd osy Z: 800 mm
Technická specifikace
- Rychlost vřetena: 10000 RPM
- Velikost kužele: HSK 100
- Počet nástrojových míst: 100
Dodatečné informace
- Počet strojů: 2 kusy
- Řídicí jednotka: řada Siemens SINUMERIK 840D s 24" multitouchovým hlavním ovládacím panelem a ovládacím rozhraním HELLER
- Pracovní rozsah (osy X/Y/Z): 800 / 800 / 800 mm
- Pohonová sestava: sestava POWER (standardní pohon v osách X/Y/Z)
- Rychlý posuv (osy X/Y/Z): 50 m/min
- Zrychlení (osy X/Y/Z): 5 m/s²
- Posuvná síla na osách X a Y (ED S3 -40 %): 15 000 N
- Posuvná síla na ose Z (ED S3 -40 %): 20 000 N
- Servomotory posuvných os: inkrementální enkodéry
- Tolerance polohování lineárních os (Tp): 0,005 mm
- Pracovní jednotka: Řezací jednotka PC 100 i Power (10 000 ot./min, 45 kW, 360 Nm)
- Uchycení nástroje: HSK-A 100 podle DIN 69 893
- Zásobník nástrojů: 100 pozic, řetězový typ (HSK-A 100) s komfortním ovládacím terminálem na stanici pro nastavení nástrojů
- Kontrola zlomení nástroje: Rychlá kontrola zlomení vrtáku
- Monitorování kolizí: Systém monitorování pro minimalizaci škod
- NC otočný stůl (osa B): indexování 360 000 × 0,001°, 25 ot./min, přesnost 8 úhlových sekund, max. tangenciální moment 12 000 Nm, max. naklápěcí moment 18 000 Nm
- Transformace roviny: CYCLE 800
- Stanice pro upnutí obrobku: ručně otočná o 4 × 90 stupňů
- Upínací rozhraní obrobku: 5-cestné rozhraní, hydraulický tlak 200 bar, proporcionální technologie
- Palety: 2 speciální palety v základní konfiguraci stroje (výkres HELLER AP.205705) s roztečí otvorů podle normy DIN
- Rozměry palety: 630 × 630 mm
- Max. průměr obrobku: 900 mm
- Max. výška obrobku: 1 000 mm
- Max. upínací zatížení (paleta 1): 1 000 kg (jednostranné) / 1 400 kg (oboustranné)
- Doba výměny palety: 13 s (bez hydraulického upnutí) / 13,5 s (s hydraulickým upnutím)
- Dopravník chladicí kapaliny a třísek: škrabkový pásový dopravník pro mokré obrábění
- Chladicí systémy: Přesná vodní a vzduchová chladicí jednotka (kompresor) pro přímé pohony os A a B, vřetena a řídicí skříně; jednotka pro regulaci teploty chladicí kapaliny
- Odvod mlhy: Systém odvodu emulze
- Elektrické připojení: 3~ 400 V / 50 Hz, jmenovitý proud 65 A, zkratová odolnost 9 kA
- Celkový připojený výkon: cca 37 kVA (stroj) + cca 14 kVA (chladicí jednotka VRF)
- Tlak přiváděného stlačeného vzduchu: 5–6 bar
- Přípustná teplota okolí: 10–45 °C
- Zpracovávaný materiál: hliník (výhradně)
- Provozní doba: cca 12 000–15 000 hodin (čeká se na potvrzení)
- Provozní stav: v současné době nainstalováno/na místě a zapnuto
Volitelné vybavení stroje:
- Speciální upevnění: vícevřetenové hlavy (výkres HELLER 00.882914 MAGNA)
- Měření nástrojů: bezkontaktní sonda RENISHAW RMP 60 s přijímačem a měřicími cykly HELLER
- Filtrační jednotka chladicí kapaliny: vakuový rotační filtr KNOLL VRF 250 s vysokotlakým vnitřním přívodem chladicí kapaliny (IKZ) o tlaku 50 bar, proplachováním pracovního prostoru, objemem nádrže 1 200 l
*Mezi uvedenými údaji a skutečnými hodnotami mohou být rozdíly, to by měl potvrdit obchodní zástupce.
** Standardní rozsah dodávky zahrnuje pouze základní stroj. Příslušenství a periferní zařízení se výslovně potvrzují až v průběhu nákupního procesu na základě závazných dohod.
