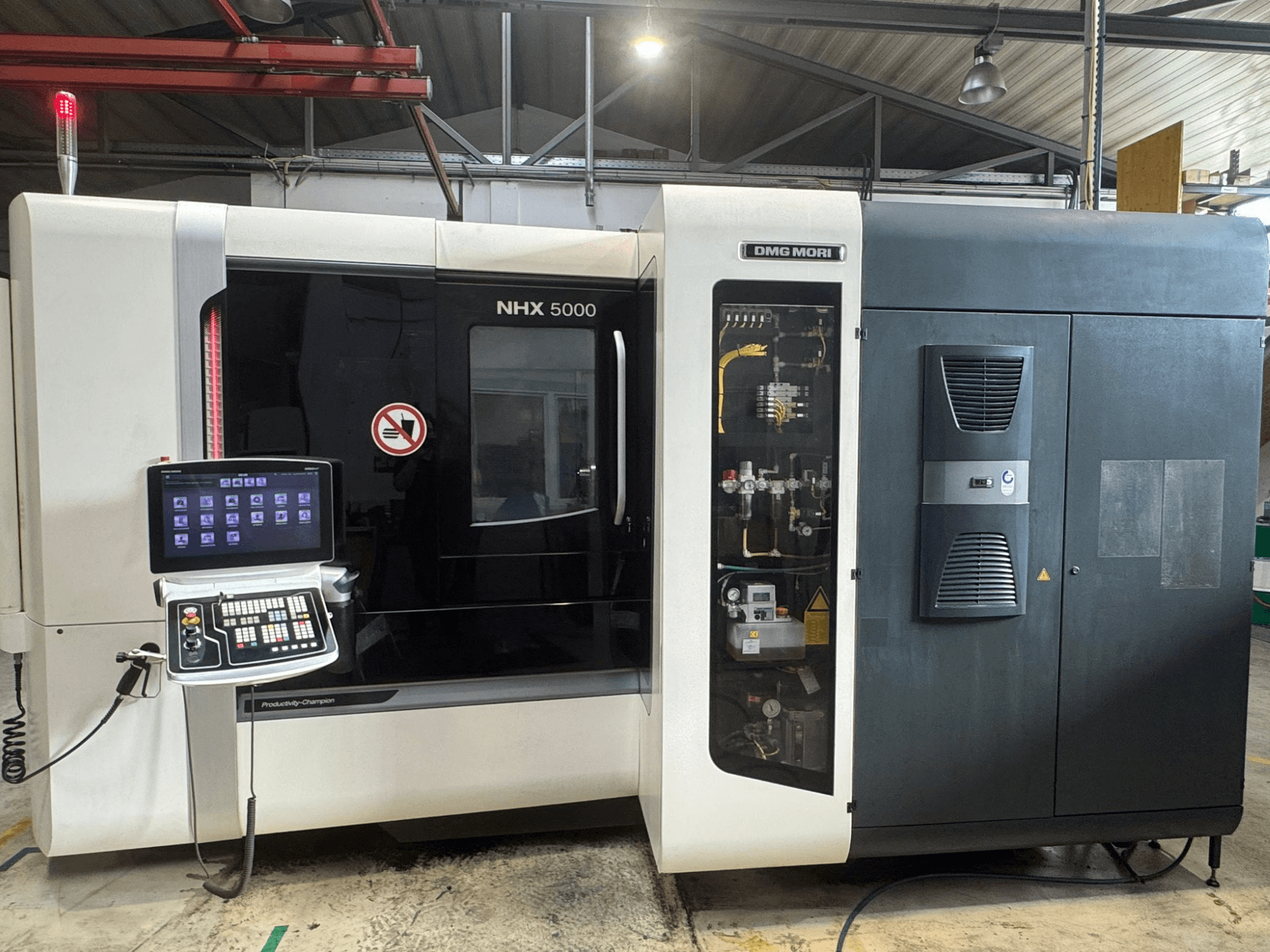

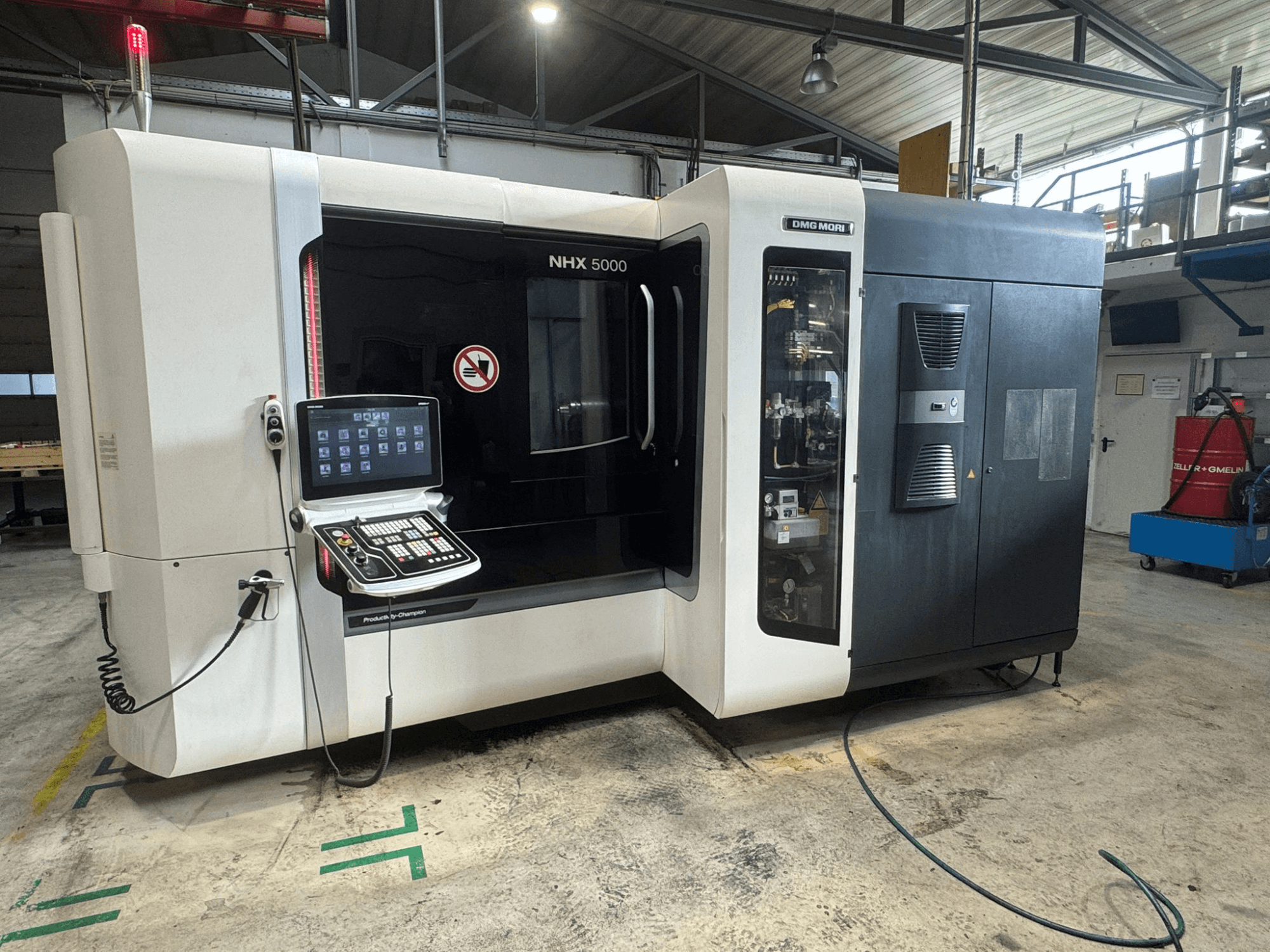

DMG MORI - NHX 5000AT-MIL-DMG-2017-00001

• Krouticí moment vřetena: 111 Nm (průběžně 85 Nm)

• Držák nástroje: BT40

• Kapacita nástroje: 40 nástrojů (volitelný zásobník 60 nástrojů)

• Rychlý posuv (X/Y/Z): 60 m/min

• Zrychlení (X/Y/Z): 1G

• Velikost palety: 500 x 500 mm

• Počet palet: 2

• Automatická rotační výměna palet: 2 stanice

• NC osa stolu B: přímý pohon, indexace 0,001°, max. otáčky 100 ot/min.

• Maximální zatížení palety: standardně 500 kg (volitelně 700 kg)

• Přímý systém měření polohy; standardně lineární stupnice

• Řídicí systém: CELOS Siemens 840D sl s 21,5" multidotykovým displejem ERGOline.

• Elektronické ruční kolečko: Siemens

• Příprava chladicí kapaliny přes vřeteno až do 70 barů

• Sonda Renishaw OMP60

• Systém detekce zlomení nástroje

• Signální lampa stavu stroje

• Vodní glykolová chladicí jednotka vřetena

• Cyklus ladění aplikací (ATC)

• Lože stroje: Tříbodová podpěra

• Připojení k napájení: L1 L2 L3 N PE

• Připojené zatížení: 46 kVA

• Maximální vstupní proud: 67 A

• Pojistkové jištění: 125 A

• Zkratový proud: 1,25 kA

• Maximální napájecí napětí: 4,0 kV

• Napájecí napětí: 400 V ±10 %

• Frekvence: 50 Hz

• Řídicí napětí: 10 Hz: AC 230 V / DC 24 V

• Provozní doba: 27 715 h

• Počet hodin na vřetenu: 15,208 h

Přídavné vybavení

• Knoll KF110/700

• Monitor průtoku Knoll

• Vysokotlaký systém chladicí kapaliny

• 2x upínací věže (250 x 250 x 650 mm) TRIAG včetně příslušenství

• 95x držáky nástrojů HSK63 (různá upínací zařízení)
