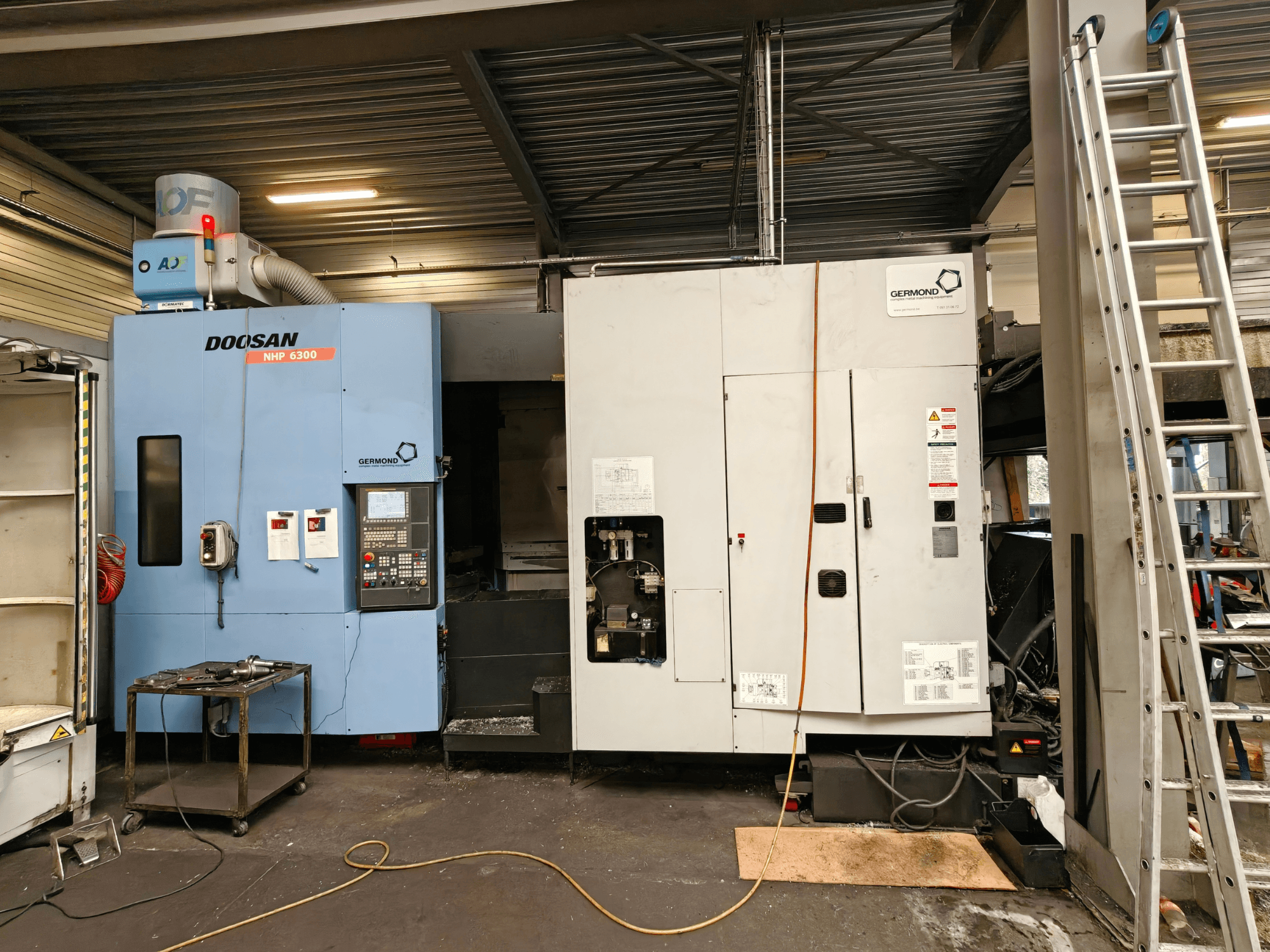

Horizontální obráběcí centrum DOOSAN NHP6300 v čelním pohledu, na kterém je vidět ovládací panel a sousední stroje v prostředí dílny.
Horizontální obráběcí centrum DOOSAN NHP6300 v čelním pohledu, na kterém je vidět ovládací panel a sousední stroje v prostředí dílny.

DOOSAN - NHP6300BE-MIL-DOO-2014-00001

212.000 €
gindumac cena
(Ex Works)
získat oficiální nabídku
Navštivte stroj
Poslat protinabídku

Máte další otázky? Kontaktujte nás!

sales contact

Petr Strýček

+420 737 021 218

p.strycek@gindumac.com

whatsapp
Kontaktujte na WhatsApp
Zobrazit v původním jazyce

Tento čtyřosý stroj DOOSAN NHP6300 byl vyroben v roce 2014. Vyznačuje se působivým zdvihem osy X 1 050 mm, osy Y 900 mm a osy Z 1 000 mm. Stroj má maximální nosnost palety 1 500 kg a kapacitu 40 nástrojů. Pokud hledáte vysoce kvalitní obráběcí kapacitu, zvažte horizontální obráběcí centrum DOOSAN NHP6300, které máme v nabídce. Pro další podrobnosti nás kontaktujte.

Přehled

  • Výrobce: DOOSAN
  • rok: 2014
  • MODEL: NHP6300
  • výrobních hodin: 19865
  • typ aplikace: Frézování
  • Země umístění: Belgie
  • Typ stroje: Horizontální obráběcí centrum
  • řídicí jednotka značky: FANUC

Technické informace - DOOSAN NHP6300

Řídicí jednotka

  • Značka řídícího systému: FANUC
  • Model řídícího systému: Series 31i-model B

Rozměry

  • Výška stroje: 3422 mm
  • Délka stroje: 3780 mm
  • Hmotnost stroje: 18000 kg
  • Šířka stroje: 7297 mm
  • Zatížení stolu: 1500 kg

Pohyb

  • Počet os: 4
  • Pojezd osy X: 1050 mm
  • Pojezd osy Y: 900 mm
  • Pojezd osy Z: 1000 mm

Technická specifikace

  • Max. hmotnost nástroje: 30 kg
  • Rychlost vřetena: 10000 RPM
  • Velikost kužele: ISO 50
  • Počet nástrojových míst: 40

Dodatečné informace

  • Vzdálenost od horní hrany palety ke středu vřetena: 100–1 100 mm

  • Vzdálenost od středu palety ke špičce vřetena: 75–975 mm

  • Paleta

    • Typ: Indexovací (rotační)

    • Úhel indexace: 1°

    • Rozměry: 630 × 630 mm

    • Maximální zatížení: 1 500 kg

    • Upevňovací rozteč: 24 × M16 × P2,0 {5–18H8}

    • Maximální rozměry obrobku (Ø × H): Ø1 050 × 1 350 mm

  • Vřeteno

    • Otáčky: 10 000 ot./min (volitelně: 6 000 / 15 000 ot./min)

    • Kužel: ISO 50 (kužel 7/24)

    • Maximální točivý moment: 489 Nm (volitelně: 599,8 / 350 Nm)

  • Rychlosti posuvu

    • Rychlopohyb (X/Y/Z): 60 / 60 / 60 m/min

    • Maximální posuv při řezání: 30 000 mm/min

  • Automatický měnič palet (APC)

    • Počet palet: 2

    • Typ: rotační shuttle

    • Doba výměny: 12 s

    • Pohon: servomotor

  • Automatický měnič nástrojů (ATC)

    • Rozhraní nástroje: BT / CT / DIN (HSK volitelně)

    • Typ zásobníku: Řetězový

    • Standardní kapacita: 40 nástrojů (volitelně: 60 / 90 / 120 / 150)

    • Kapacita maticového zásobníku: 196 / 256 / 316 / 376 nástrojů

    • Maximální průměr nástroje: Ø130 mm (Ø125 mm podle poznámky)

    • Maximální průměr nástroje při prázdných sousedních kapsách: Ø320 mm

    • Maximální délka nástroje: 630 mm (HSK: 700 mm)

    • Doba výměny nástroje: 2,0 / 3,5 s

    • Doba výměny obrobku: 5,0 / 6,5 s

  • Výkon motoru a napájení

    • Motor vřetena: 25 / 30 kW (volitelně: 22 / 30, 50 / 55 kW)

    • Přívod stlačeného vzduchu: 0,54 MPa

  • Objemy nádrží

    • Chladicí kapalina: 925 l

    • Mazání: 7,2 l

Doplňkové vybavení

  • Automatizační systém Fastems

*Mezi uvedenými údaji a skutečnými hodnotami mohou být rozdíly, to by měl potvrdit obchodní zástupce.
