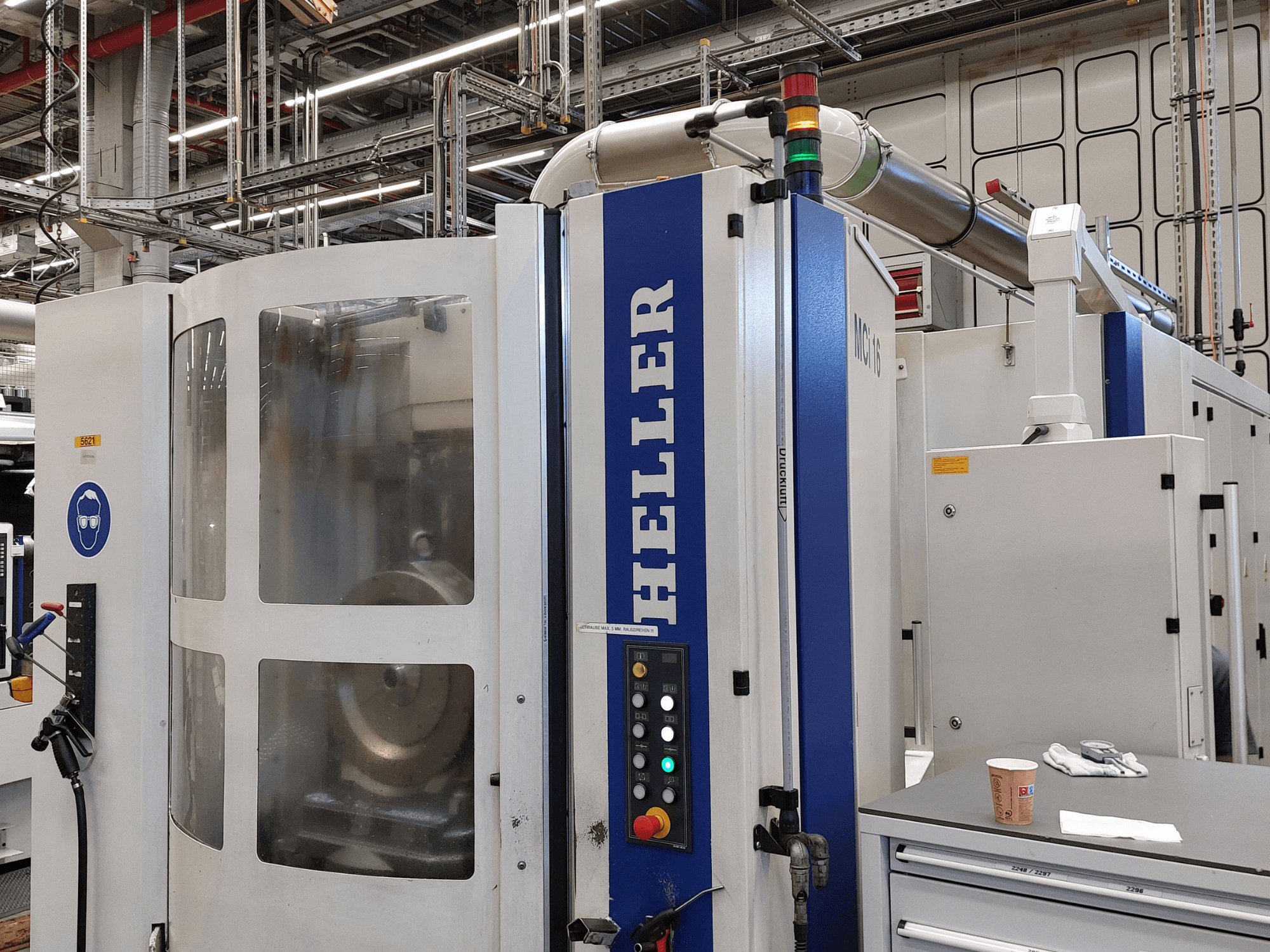

HELLER - MCI 16DE-MIL-HEL-2005-00005

- Napětí: 400 V

- Frekvence: 50 Hz

- Jmenovitý proud: 99 A

- Celkové připojené zatížení: cca 69 kVA

- Rychlosti posuvu (X, Y, Z): 1 – 60 000 mm/min

- Rychlý posuv (X, Y, Z): 60 000 mm/min

- Zrychlení (X, Y, Z): 10,0 m/s²

- Přesnost indexování otočného stolu: 360 × 1°, přesnost 6"

- Maximální upínací síla otočného stolu: 500 daN

- Maximální tangenciální točivý moment otočného stolu: 10 000 Nm

- Maximální naklápěcí moment otočného stolu: 8 000 Nm

- Rychlost osy B: 40 ot./min

- Rozměry měniče palet: 400 x 500 mm, 61 x upevňovací závit M12

- Kapacita zásobníku nástrojů: 40 kapes

- Maximální průměr nástroje: 72 mm (všechny pozice obsazené) / 150 mm (s volnými sousedními pozicemi)

- Maximální délka nástroje: 320 mm

- Maximální hmotnost nástroje: 12 daN

- Maximální výkon vřetena (S6-40 %): 38 kW (od 1 500 ot./min)

- Maximální točivý moment vřetena (S6-40 %): 240 Nm (do 1 500 ot./min)

- Maximální otáčky vřetena: 10 000 ot./min

- Měřicí systém: přímý s lineárními měřítky

- Tolerance polohování: 0,007 mm

- Objem chladicí kapaliny: cca 1 500 l

- Volitelné vybavení / funkce: Centrální chladicí jednotka pro vřeteno a skříň, hydraulické upínání obrobku, zařízení pro kontrolu házení RLE1, mechanická kontrola zlomení vrtáku, systém chladicího maziva s dopravníkem třísek, sonda Renishaw, ruční otočná stanice pro upevnění obrobku (4×90°)

- Součást dodávky: 2x hydraulická upínací zařízení, 2x palety stroje
