HERMLE - C 1200 DE-MIL-HER-2009-00005

• X - 1200 mm

• Y - 900 mm

• Z - 500 mm

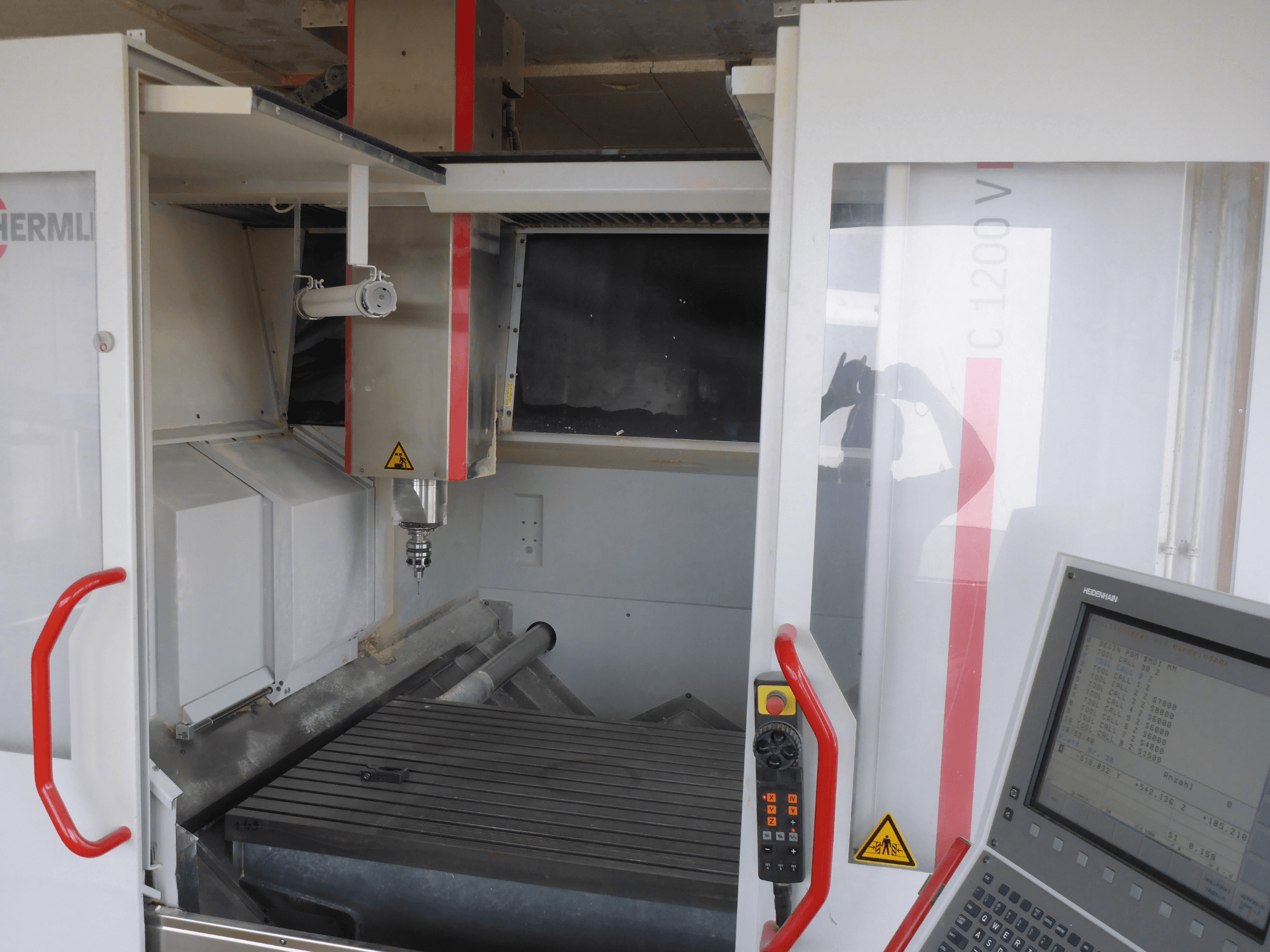

• Obráběcí centrum C 1200 V

• Řízení kontur Heidenhain iTNC 530

• Vřeteno 16 000 ot/min

• SK 40

• 30 nástrojových stanic

• Pevný upínací stůl

• Chladicí systém

• Elektronická tepelná kompenzace (iTNC) se snímači teploty na vřetenu motoru a základně stroje.

• Portálová konstrukce s uzavřenou zadní stěnou pro výrazně lepší podporu při torzním zatížení

• Dvě osy jsou umístěny v nástroji, což zajišťuje velmi dobré rozložení hmotnosti a ideální podmínky pro vysoké rychlosti posuvu a posuvu

• Průměr a stoupání posuvového šroubu (osy X a Z): 40 / 20 mm

• Průměr a stoupání posuvového šroubu (osa Y): 20 mm: 50 / 20 mm

• Přímý měřicí systém

• Rozlišení: 1: 0,0001 mm

• Tolerance polohy (Tp) v osách X-Y-Z podle VDI/DGQ 3441: 0,010 mm

• Doporučená teplota okolí pro zachování přesnosti: 20 °C ± 1 °C

• Proplachovací/oplachovací systém pro oplachování bočního pracovního prostoru

• Displej: Barevná plochá obrazovka TFT s úhlopříčkou 15"

• Flexibilní programování obrysů

• Paměť pro programování dílů

• Kapacita průměru nástroje: 80 mm

• Průměr nástroje s volnými sousedními drážkami: 125 mm

• Maximální délka nástroje: 300 mm

• Maximální hmotnost nástroje: 8 kg

• Maximální zatížení zásobníku: 120 kg

• Doba výměny nástroje mezi třískami podle VDI 2852: 6,5 sekundy

• Ruční ovládací jednotka obsahuje elektronické ruční kolečko, tlačítka směru osy, ovládání posuvu, rychlý posuv, nouzové zastavení a povolovací spínač.

• Zapnutý stroj - 11 927 h

• Zapnuté vřeteno - 9 192 h

Přídavné vybavení

• Dopravník třísek

• Dotyková sonda Heidenhain

• Elektronický modul ručního ovládání (iTNC)
