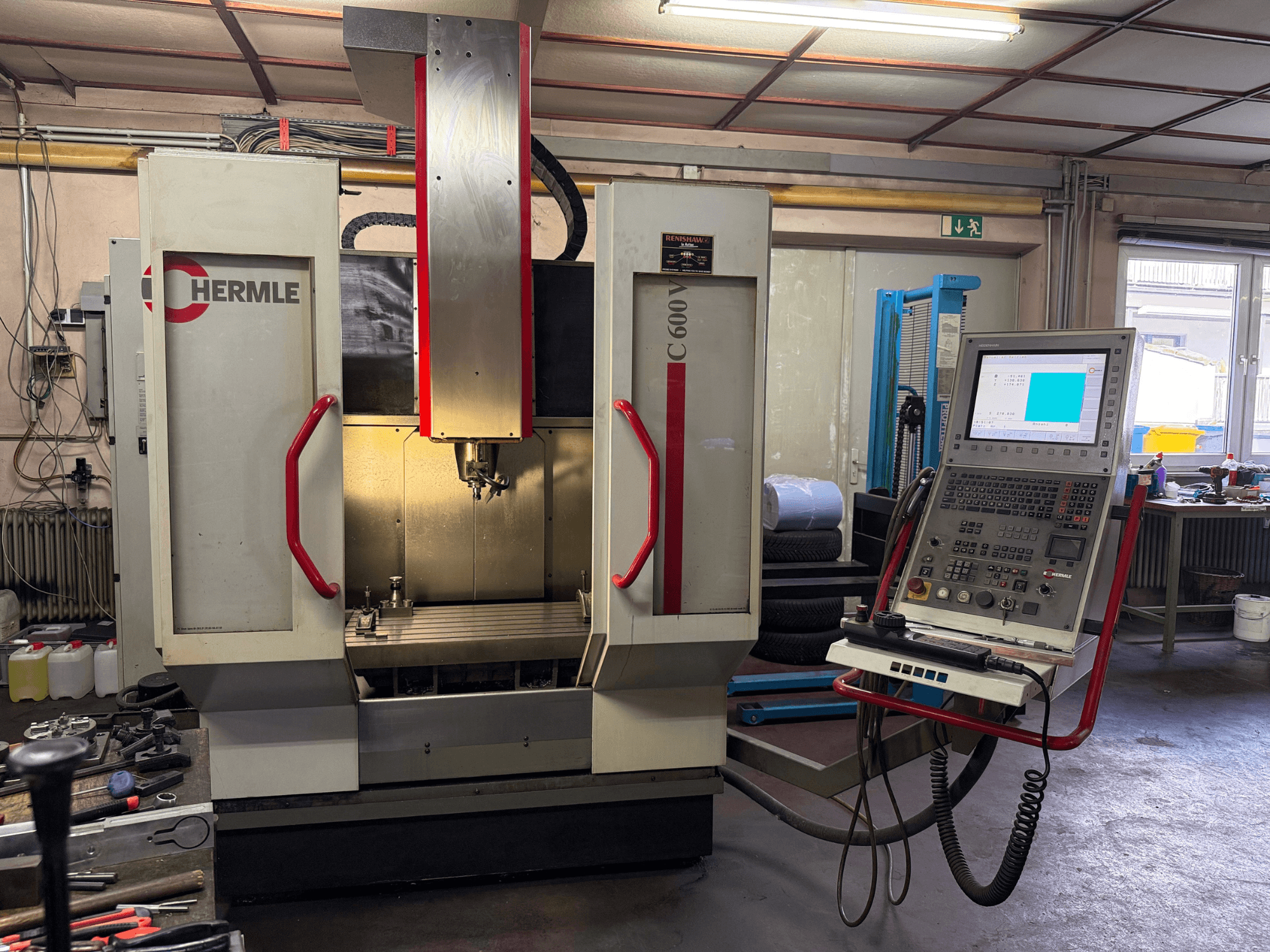

HERMLE - C600VDE-MIL-HER-2001-00005

• Hodiny vřetena: 7,000 h

• Konstrukce stroje: Konstrukce: Modifikovaná portálová konstrukce

• CNC řízení: Heidenhain iTNC 530 s 15" barevnou TFT obrazovkou.

  • Flexibilní konturové programování

  • Paměť pro programování dílů 6 GB

  • Doba zpracování bloku 0,5 ms

  • Paralelní provoz s grafikou

  • Řezání závitů (tuhé závitování; bez kompenzačního sklíčidla)

  • Sledování životnosti nástroje

  • Rozhraní Ethernet

• Pohony posuvu

  • Posuvná síla: 6 000 N

  • Rychlý posuv: 35 m/min

  • Zrychlení: 5 m/s²

  • Průměr/rozteč podávacího šneku (X/Y/Z): 40 / 20 mm

• Měřicí systém: šroubovací šroub (X): 1,5 mm: Přímé stupnice, rozlišení 0,0001 mm

• Tolerance polohy (Tp, VDI/DGQ 3441): 0,008 mm (X/Y/Z)

• Hlavní vřeteno

  • Krouticí moment (100 % / 40 % ED): 87 / 130 Nm

  • Kužel: SK40 (obdoba DIN 2079), pro držáky nástrojů podle DIN 69871 A

• Tuhý upínací stůl

  • Povrch stolu: 800 x 465 mm

  • Max. zatížení: Max. nosnost: 1 000 kg

  • T-drážky: 7 drážek, velikost 14 mm H12, rozteč 63 mm

  • Vodicí drážka (4. zezadu): 14 mm H7

• Výměník nástrojů

  • Pozice zásobníku: 30

  • Maximální průměr nástroje: 80 mm (125 mm s volnými sousedními pozicemi)

  • Maximální délka nástroje: 250 mm

  • Max. zatížení zásobníku: 120 kg

  • Tříska na třísku (VDI 2852): 5.5 s

• Chladicí systém

  • Výsuvná schránka na třísky a přístupné síto na třísky

  • Nádrž: 200 l

  • Průtok: 40 l/min při tlaku 3 bary

• Komunální služby

  • Připojené zatížení: 400 V / 50 Hz

  • Příkon: 22 / 35 kVA

  • Stlačený vzduch: 6 bar

• Další vlastnosti

  • Elektrická kompenzace tepelné roztažnosti

Doplňkové vybavení

• Elektronický modul ručního ovládání (ruční kolečko)

• Systém měřicích sond SK40

• Vyfukovací zařízení

• Pistole na proplachování třísek
