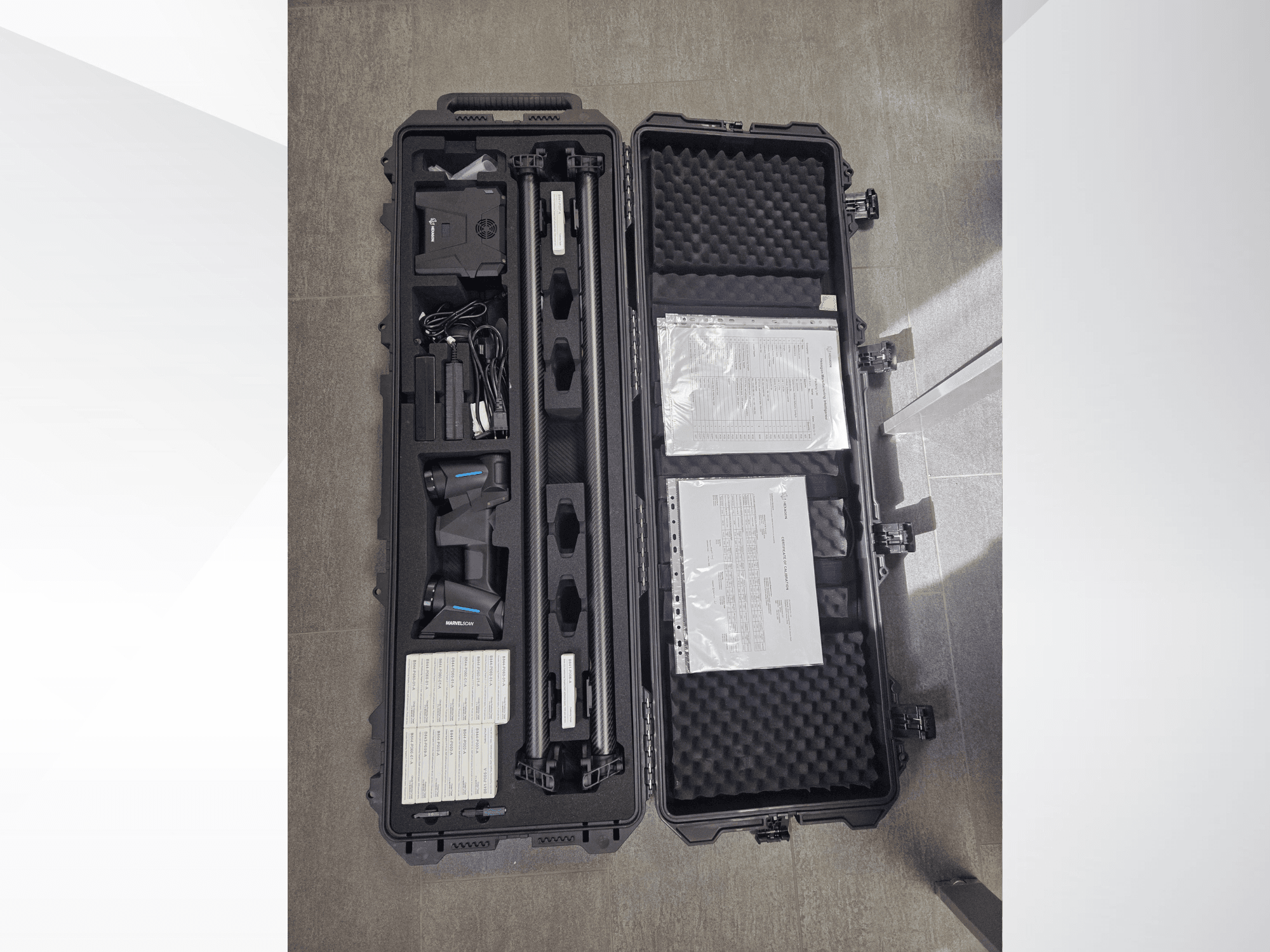

Hexagon - MARVEL IT-MEA-HEX-2024-00001

• Rychlost měření:

  • Standardní / Jedna linka: 2 100 000 bodů/s

  • Jemné: 900 000 bodů/s

• Oblast skenování: až 600 × 550 mm

  • Šířka v režimu jedné čáry: 300 mm

• Světelný zdroj: 22 modrých laserových čar + 1 samostatná modrá laserová čára + 5 paralelních modrých laserových čar

• Rozlišení: až 0,02 mm

• Přesnost (s terči):

  • Objemové (standardní): 0,02 + 0,04 mm/m

  • Objemová s měřítkem: 0,02 + 0,03 mm/m

  • Objemová + fotogrammetrie: 0,02 + 0,02 mm/m

  • Přesnost otvorů: až 0,03 mm

  • Objemová přesnost otvorů: 0,03 + 0,04 mm/m

• Přesnost bez terčíků:

  • Objemová (standardní): 0,05 + 0,02 mm/m

  • Objemová přesnost otvorů: 0,06 + 0,02 mm/m

• Integrovaná fotogrammetrie:

  • Objemová přesnost: 0,020 mm/m

  • Průměrná odchylka: 0,007 mm

• Hloubka ostrosti:

  • Obecně: 600–2500 mm

  • Podle režimu: Standardní/Jedna čára 450 mm; Přesný 150 mm

  • Maximální hloubka ostrosti při nejvzdálenějším dosahu: 550 mm

• Vzdálenost od objektu:

  • Standardní / Jedna čára: 300 mm

  • Přesný režim: 150 mm

• Doporučená velikost dílu: 0,1–6 m

• Fyzikální / provozní:

  • Hmotnost: 1,3 kg

  • Rozměry: 300 x 150 x 75 mm

  • Připojení: USB 3.0

  • Provozní teplota: -10 až 40 °C

  • Stupeň krytí: IP50

  • Provozní vlhkost: 10–90 % bez kondenzace

• Formáty pro export: .stl, .ply, .obj, .txt, .xyz, .asc

• Přizpůsobitelné formáty: K dispozici

• Kompatibilní software:

  • Hexagon: Inspire, PC-DMIS, DESIGNER, Geomagic, BendingStudio XT

  • Třetí strany: PolyWorks, Metrologic a další software importující mračna bodů nebo soubory STL

• Klíčové vlastnosti:

  • Integrovaná fotogrammetrie; skenování bez terčů a dynamické skenování

  • Režim Galaxy; 3 hlavní režimy skenování s přepínáním za chodu

  • Hole Flash Capture; rozpoznávání terčů různých velikostí (3 / 6 / 12 / 16 mm)

  • Okamžitá vizuální zpětná vazba pomocí LED

  • Možnost bezdrátového skenování

  • Velká pracovní vzdálenost

  • Připraveno pro integraci s automatizačními systémy třetích stran

  • Kombinace dat z různých režimů do jednoho mračna bodů/sítě

  • Vhodné pro velké i jemné součásti

• Certifikace:

  • Certifikováno podle normy VDI/VDE 2634-3

  • Ověření přesnosti prováděné laboratoří s certifikací ISO 17025

• Typické aplikace / odvětví:

  • Železniční průmysl, všeobecný strojní průmysl, průmyslová zařízení, automobilový průmysl, námořní průmysl, aplikace mimo výrobní odvětví

• Množství: 1 skener

Doplňkové vybavení (příslušenství, které není součástí základního zařízení)

• 3 mm polohovací terče (ID), samolepicí

  • Kód výrobku: B841-P007-A

  • Obsažené množství: 10 krabic; 1 000 ks/krabice (celkem přibližně 10 000 ks)

• 6 mm polohovací terče (ID), samolepicí

  • Kód výrobku: B841-P006-A

  • Obsah balení: 10 krabiček; 1 000 ks/krabička (celkem cca 10 000 ks)

• 6 mm magnetické krychlové polohovací terče (ID)

  • Kód výrobku: B841-P050-126-A

  • Obsah balení: 1 krabička; 8 ks/krabička

• Bezdrátový skenovací modul FREEBox-II

  • Funkce: bezdrátový přenos a zpracování skenovacích dat přes Wi-Fi 5G; zvyšuje svobodu a flexibilitu obsluhy

  • Balení obsahuje:

    • 1x bezdrátový modul FREEBox II s poutkem

    • 2x 1 m USB kabely FREEBox II

    • 1x napájecí adaptér

    • 1x napájecí kabel

    • 1x baterie FREEBox

    • 1x cestovní pouzdro

    • 1x sada šroubováků

    • Seznam obsahu balení

    • Stručný návod k instalaci
