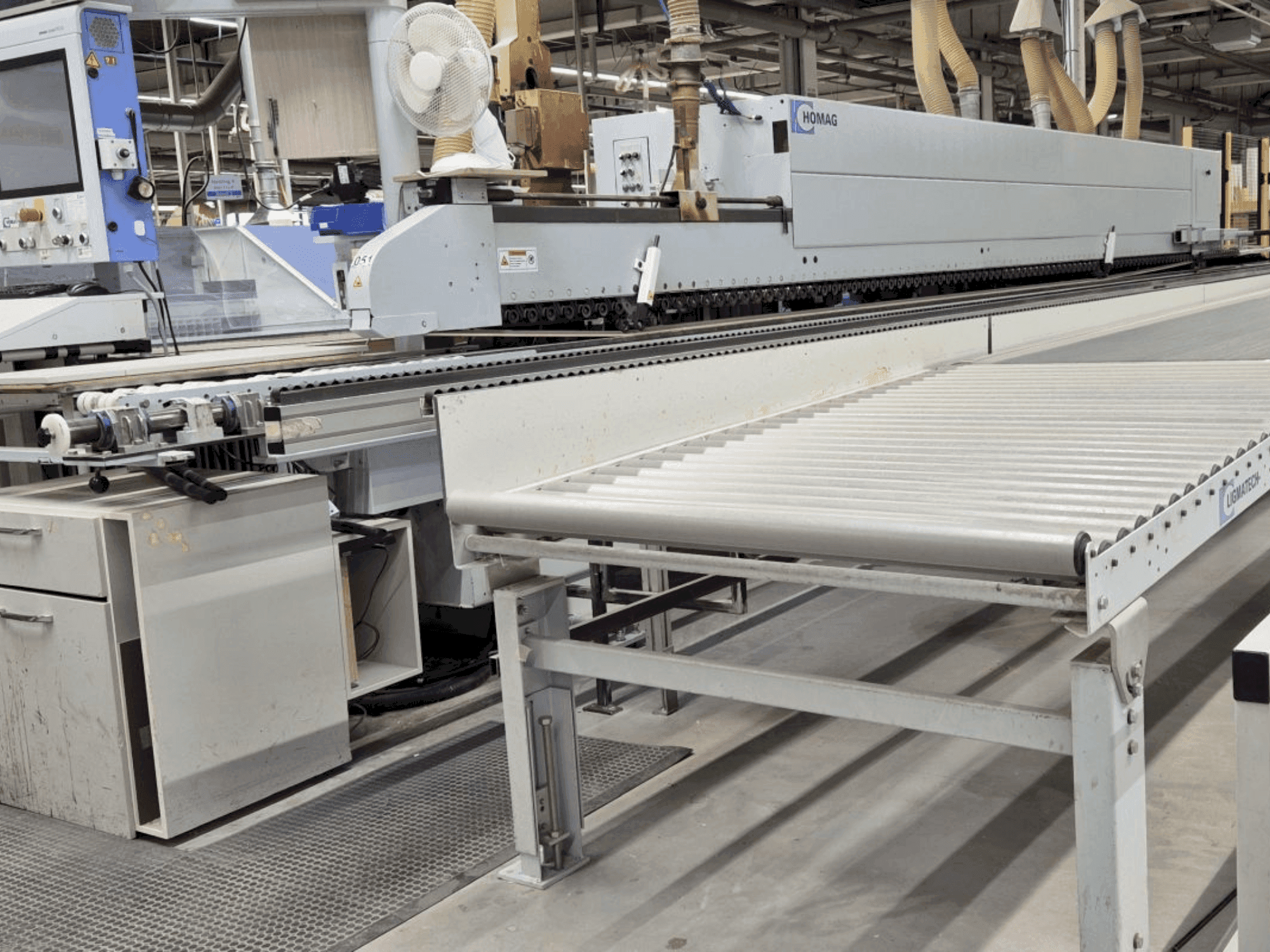

HOMAG - KAL 310/7/A3DE-EDG-HOM-2010-00001

• Časopis ISAS edge: 28 pozic (volitelné hrany)

• Lepicí jednotka: Systém PU 34 s tavicí jednotkou PU (výkon až 6 kg/h), 2 kg zásobník lepidla, jednotka pro nanášení lepidla QA

• Přítlačná sekce: 4 přítlačné válce

• Stříkací jednotka se separačním prostředkem: Vrchní a spodní aplikace

• Jednotka frézování spár: 2 motory, každý o výkonu 3 kW, 150 Hz, 9 000 ot/min; pneumaticky řízený provoz pro frézování v přívodu

• Předfrézovací jednotka: 2 motory, každý o výkonu 0,55 kW, 200 Hz, 12 000 ot/min; dvojité vedení válců; elektropneumatické vtahování.

• Jednotka pro čelní frézování (WK 13 - zkosení/rovné frézování): 2 motory, každý o výkonu 0,4 kW, 200 Hz, 12 000 ot/min; elektropneumatické nastavení do 2 poloh (zarovnání a převis).

• Profilová jednotka FK 11 (ruční): Pro zpracování převisů hran nahoře/dole a ořezávání předních/zadních hran; 2 motory, každý 0,4 kW, 200 Hz, 12 000 ot/min.

• Univerzální frézovací jednotka UF 11: 1 motor 4 kW, 150 Hz, 9 000 ot/min; otočná o 90°, elektropneumaticky řízená; držák nástrojů HSK 63 F s tlačítkovým uvolněním

• Jednotka škrabky na profily PN 10: Pneumatické nastavení pro boční odsunutí z pracovního prostoru.

• Dokončovací jednotka FA 11 (nahoře/dole): Škrabka na lepené spáry; aplikace čisticí kapaliny; leštící jednotka se 2 motory; výškově nastavitelná s horním přítlačným nosníkem

• Ovládání stroje: 19palcový dotykový displej

Doplňkové vybavení

• Systém zpětného dopravníku: BUMERANG ZHR05

  • Šikmý stůl se vzduchovým polštářem: délka 2 000 mm, šířka 1 000 mm

  • Šířka dopravního pásu: 1 100 mm

  • Parametry obrobku:

    • Délka: 300-2 500 mm

    • Šířka: 60-1 100 mm nebo délka 300-800 mm při šířce >1 100-2 000 mm

    • Tloušťka: 8-60 mm

  • Pro čtyřstranné zpracování: Díl: min. 300 x 300 mm; max. 2 000 x 800 mm.

• Válečková nosná lišta pro široké díly
