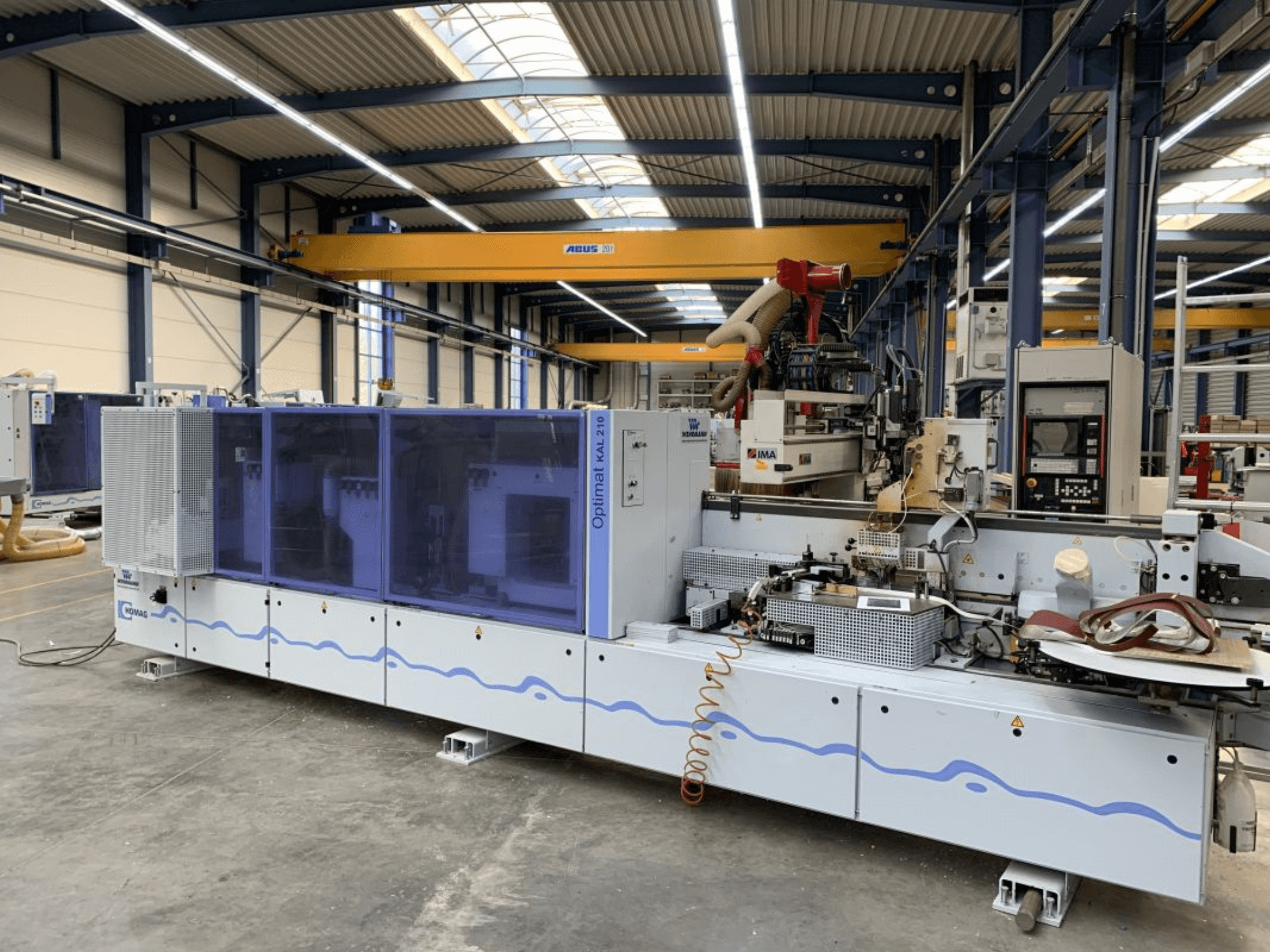

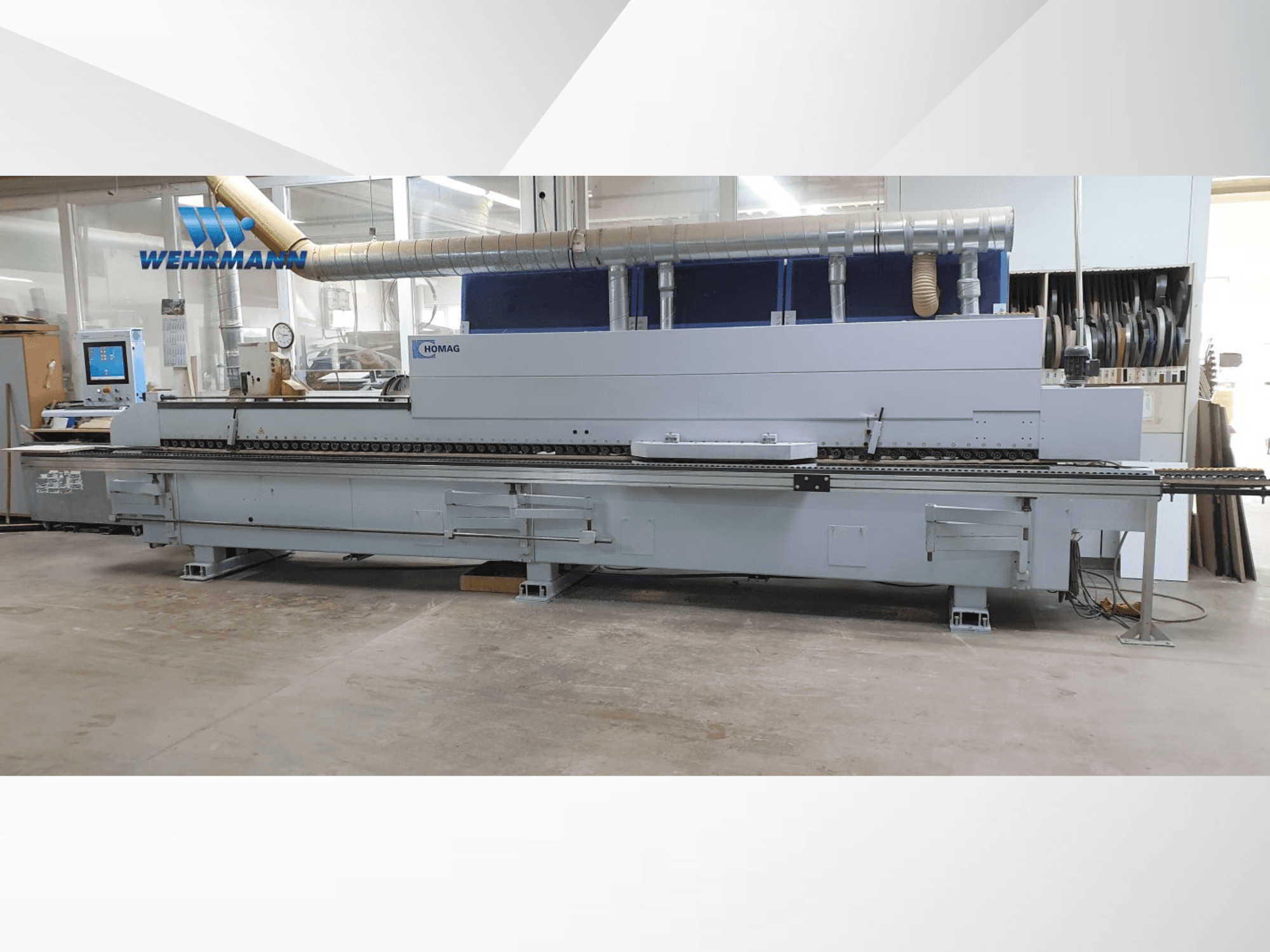

HOMAG - Optimat KAL210/6/A20/S2DE-EDG-HOM-2008-00001

jednostranný olepovač hran

Značka: HOMAG

Typ: Optimat KAL210/6/A20/S2

Rok výroby: 2008

Jednostranný stroj pro spojování

rovných hran obrobků, lepení a povrchovou úpravu různých

různých okrajových materiálů z role nebo v pásech,

až do tloušťky hrany 20 mm, v podélném i příčném průchodu.

řízení výkonu PC22

Moderní řídicí systém založený na PC s operačním systémem Windows

Technické údaje

- Rychlost posuvu 18–25 m/min.

- Rychlost posuvu při tvarovém frézování FK11 max. 20 m/min.

- Tloušťka obrobku 8–60 mm

- Šířka pásu materiálu na hrany max. 0,4–20 mm

- Materiál hrany (v rolích): 0,3–3 mm

Frézovací jednotka pro spoje

- 2 motory, každý o výkonu 3 kW, 150 Hz, 9 000 ot./min.

pro frézování spár na okraji obrobku před nalepením

- elektropneumatické ovládání obou motorů

Lepicí jednotka A20 – 2 válce

Lepicí jednotka Quickmelt

- Elektronická regulace teploty s LED displejem

zásobník na 1 roli, ruční

- pro masivní hrany, lišty a role

- 1 podavač hran

- 1 držák role

Tlaková zóna C

- 1 poháněný předlisovací válec, průměr 150 mm

- 6 lisovacích válců o průměru 70 mm

jednotka pro ořezávání na koncích HL84 / 0,8 kW

- 2 motory, každý o výkonu 0,8 kW, 200 Hz, 12 000 ot./min.

- Motory lze ručně otočit pro šikmé řezání

Předfrézovací jednotka 1,5 kW

- 2 motory nad sebou, každý o výkonu 1,5 kW, 200 Hz, 12 000 ot./min.

Jednotka pro zaoblení rohů FK11, ruční

- Pro obrábění přesahů hran na

horní a dolní hraně obrobku a pro

frézování přední a zadní hrany obrobku

Pásová bruska KS 10

- Pro broušení rovných hran a hran z masivního dřeva

Oscilační brusný pás

Ručně nastavitelný přítlak při broušení

Profilová brusná jednotka PS 10

- Brusná jednotka s montáží na spodní stranu

Pro broušení profilů

Ručně nastavitelný brusný tlak

Automatizační balíček pro zkosení / zaoblení KAL210/6/A20

- Automatické nastavení posuvného pravítka

- Automatické nastavení tlakové zóny

- Pneumatické nastavení od zkosení po rovný řez

- Pneumatické nastavení ořezávacích motorů pro ořezávání v rovině nebo s přesah

- Pneumatické nastavení předfrézovací jednotky pro frézování v rovině nebo s přesah

- Automatické nastavení z frézování zkosení na frézování poloměru pro tvarové frézování

- Pneumatické nastavení PN10 / FA11

- Elektronické nastavení výšky

Poznámka:

Technické údaje a popisy jsou převzaty z potvrzení objednávky z daného období. Údaje jsou pouze informativní a nejsou závazné.
