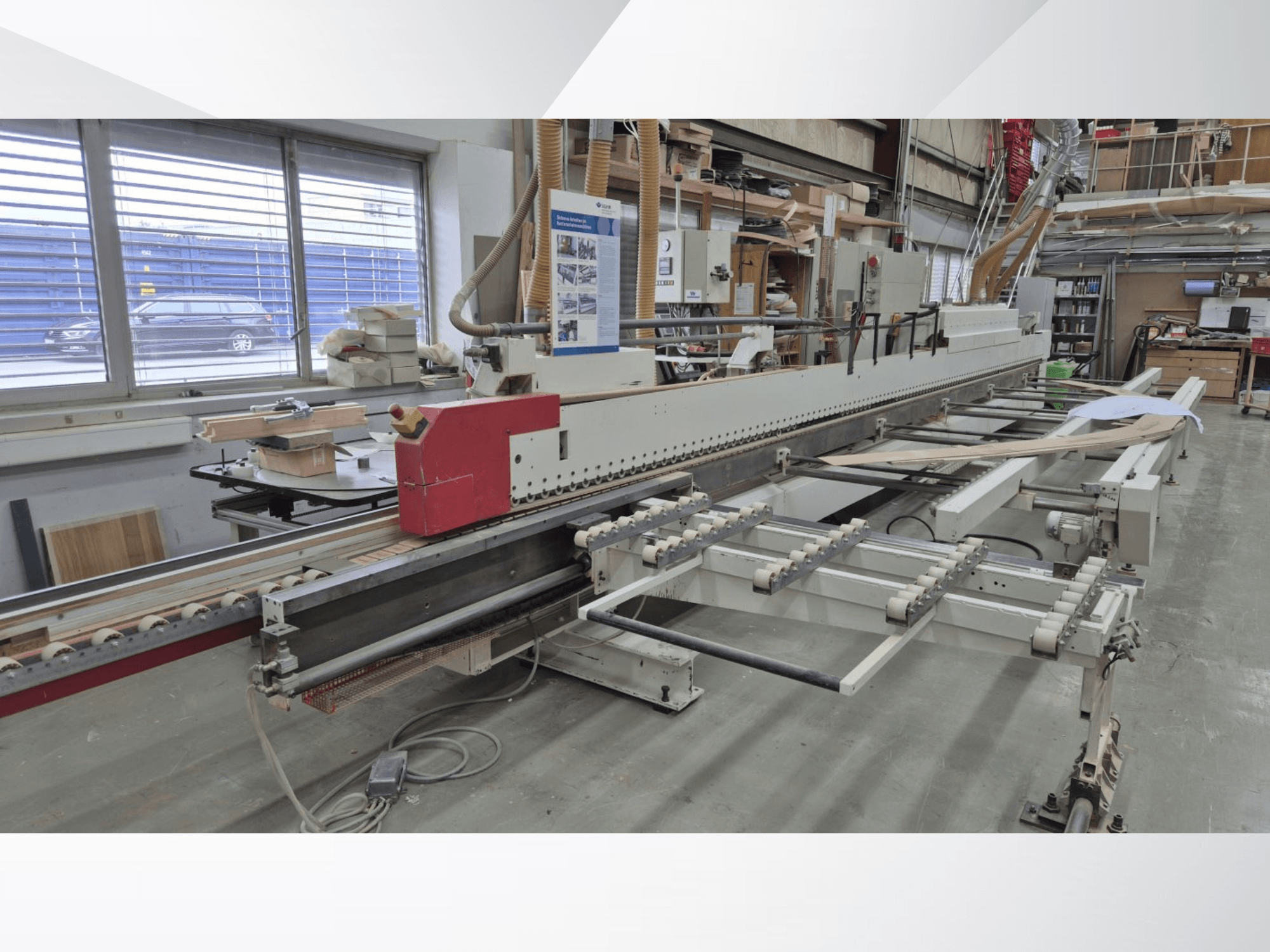

IMA - AVM/K/I/G80/822/S3R3L20DE-EDG-IMA-2003-00001

Výkon motoru vřetena:

1 předfrézovací jednotka se 2 motory, každý o výkonu 3 kW

1 frézovací jednotka se 2 motory, každý o výkonu 1 kW

1 frézovací jednotka se 2 motory, 660 W

Rozsah otáček vřetena: 12 000 ot./min

Topný výkon: 5,0 kW

Použitý jednostranný drážkovací a olepovací stroj

Rok výroby: 2003

Pro frézování, olepování hran a dodatečnou úpravu drážek – pouze u formátovaných / předfrézovaných dveří a dveří bez drážek

Stroj s levým vedením (pevný doraz na levé straně)

Kompletní zpracování ve 3 průchodech:

Svislá hrana: cca 70 mm

Lepení drážky: cca 60 mm

Těžká základna stroje jako nosič jednotek

Pohon pro rychlost posuvu cca 5–25 m/min., mechanicky plynule nastavitelný

Přepravní řetěz s plastovými destičkami, šířka cca 80 mm, s automatickým centrálním mazáním

Ručně výškově nastavitelný horní přítlak s klínovým řemenem o šířce 80 mm

Vstupní stůl

1 vodorovné, ručně nastavitelné, nevyhřívané podávací pravítko

1 řízená předfrézovací jednotka, neotočná, bez sledování

Lepicí jednotka pro volitelné použití rovných hran nebo měkkého tvarování výměnou zařízení pro nanášení lepidla

Materiál hran:

Pásky: do 1,3 mm

Materiál v rolích: 0,4–3 mm

Pásky z masivního dřeva: 6 mm

Max. délka lišt: 2550 mm

Výška proužků: 14–80 mm (v závislosti na nanášení lepidla)

Ruční boční nastavení pro pneumaticky posuvný nanášecí systém lepidla

Ruční nastavení výšky v rozmezí od -15 mm do +10 mm

1 nanášecí jednotka lepidla 0,8 l, max. výška hrany 70 mm, rovná hrana s pneumatickým rychloupínáním, Chem-Coat, elektronická regulace teploty

1 nanášecí hlava pro tavné lepidlo 0,8 l s rychloupínáním, max. výška hrany 80 mm, měkká hrana, Chem-Coat, s regulací teploty a řídicí jednotkou pro pásy

1 automatické nanášení tavného lepidla Quickmelt

1 dvojitý zásobník pro hránkový materiál o tloušťce až 3,0 mm, ručně namontovatelný na zásobník s jednou cívkou

1 lisovací zóna pro tvarování drážky pro přitlačení hrany do drážky s:

aktivační jednotkou 15 kW pro reaktivaci hrany za účelem tvarování drážky

pneumaticky ovládaným tvarovacím nástrojem pro spodní ohyb hrany

pneumaticky ovládaným tvarovacím nástrojem pro celou drážku

doplňkovými přítlačnými válečky pro oblasti hran s drážkou

elektropneumatickým zařízením pro boční posun celé přítlačné zóny

1 horizontální nastavení s mechanickým digitálním odečtem

1 ořezávací jednotka pro 2 motory namontovaná na horním přítlaku pro ořez přední a zadní hrany/výstupku lišty pro ořez v rovině nebo se zkosením

1 frézovací jednotka pro 2 motory s výškovým a bočním sledováním, pro frézování v rovině ze spodní i horní strany, otočná o 30°

1 frézovací jednotka pro 2 motory s výškovým a bočním sledováním, pro jemné frézování zespodu i shora, otočná o 30°

Poznámka: Technické údaje a popisy jsou převzaty z potvrzení objednávky v daném okamžiku. Tyto informace slouží pouze pro informační účely a nejsou závazné
