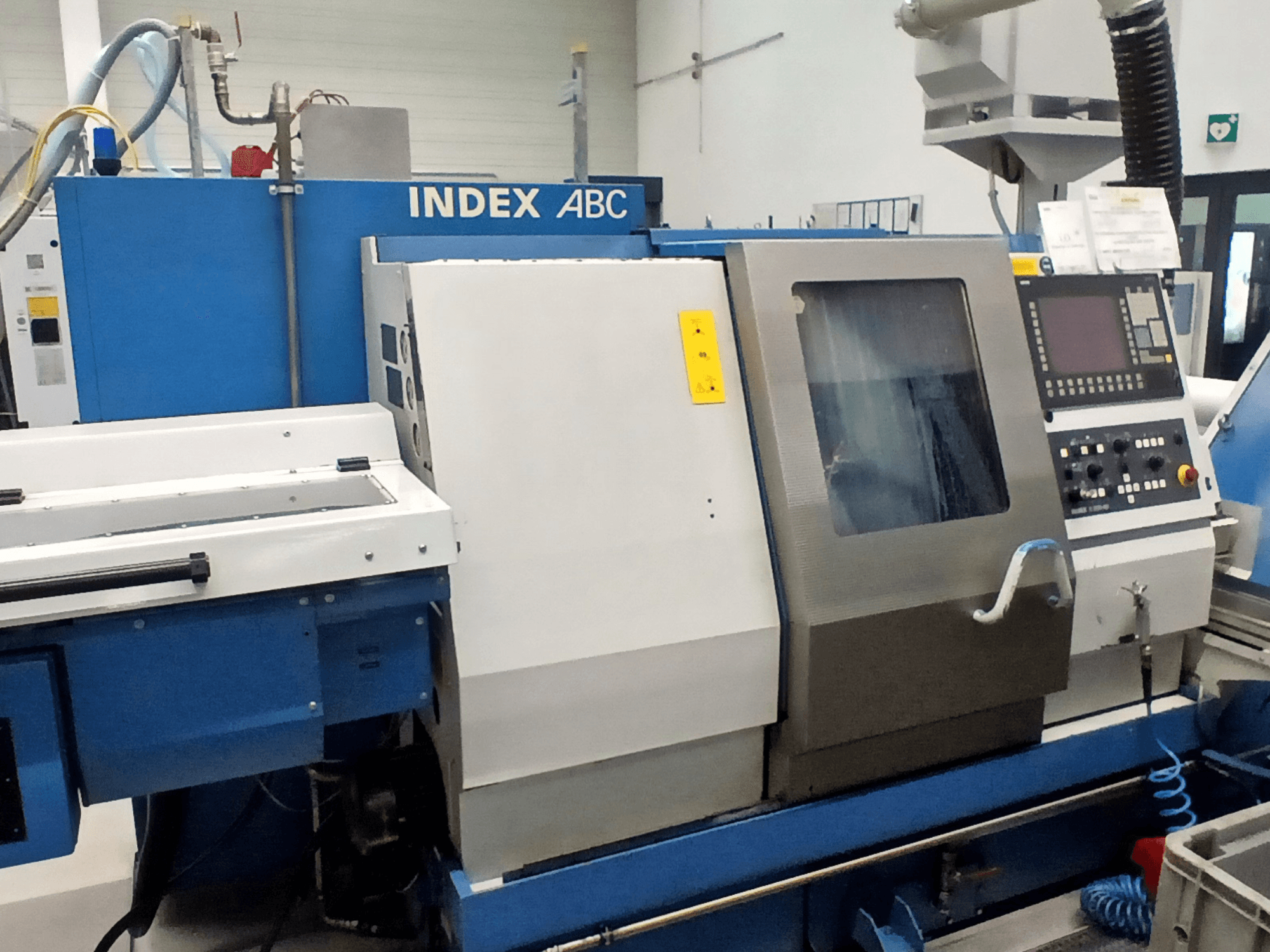

Index - ABC DE-TUR-IND-2012-00001

• Hlavní vřeteno: D65, rozhraní vřetena AD140, ID83, maximální otáčky 6000 ot./min; maximální výkon 20 kW při 100% pracovním cyklu; osa C; elektronická synchronizace mezi vřeteny

• Vedlejší vřeteno: rozhraní sklíčidla 7,5", maximální otáčky 4500 ot/min

• Provozní hodiny vřetena:

• S1 – 18 914 h

• S2 – 661 h

• S3 – 3 h

• S4 – 29 211 h

• S5 – 2 413 h

• S7 – 1250 h

• Synchronní vřeteno bylo vyměněno v září 2024

• Sklíčidlo: 3-čelisťové KFN95/3, upínací síla 480 daN, max. 4000 ot./min

• Revolverové hlavy: dvě revolverové hlavy, každá s osami X a Z; pohon nástroje na revolverové hlavě 6000 ot./min, 3,3 kW

• Zadní pracovní přípravek: bez upínacího trnu, 5 poloh upínacího trnu

• Chladicí kapalina: 80 l/min při 8 bar a 20 l/min při 18 bar; systém připraven pro emulzi; zpětný odvod chladicí kapaliny na konci vřetena D60 (bez podavače tyčí)

• Řízení: INDEX C200-4D na bázi Siemens 840D; barevný displej 26 cm; řezání závitů bez kompenzačního upínacího sklíčidla; monitorování nástroje na základě proudu motoru; interní správa nástrojů a dialogové okno pro nastavení; rozšířené obráběcí cykly; počítadlo dílů a monitorování výroby

• Údaje o napájení a připojení: síť 400 V, 50 Hz TN; celkový připojený výkon 45 kVA; jmenovitý výkon 38 kW; jmenovitý proud 65 A; maximální pojistková ochrana 100 A

• Hydraulický upínací válec pro duté obrobky D65

Doplňkové vybavení

• Odvod třísek: kloubový pás, výška vykládky 1250 mm

• Podavač tyčí: MBL 65/3700 pro výšku vřetena 1010 mm; průměry tyčí do 65 mm; délka podavače tyčí 3700 mm; systém vodicích kanálů s valivými ložisky; nakládací tyče (Ø 12 mm a Ø 20 mm, délka 1400 mm); sady vodítek pro 14–18 mm, 18–22 mm, 22–65 mm

• Zařízení pro vykládání obrobků z hlavního a pomocného vřetena s lapačem obrobků

• Příprava pro teleservis (ISDN) se softwarem

• Stroj připraven pro odsávací systém 230 V

• Osvětlení pracovního prostoru

• Dvě chladicí jednotky pro rozvaděč

• Transformátor 3 kVA
