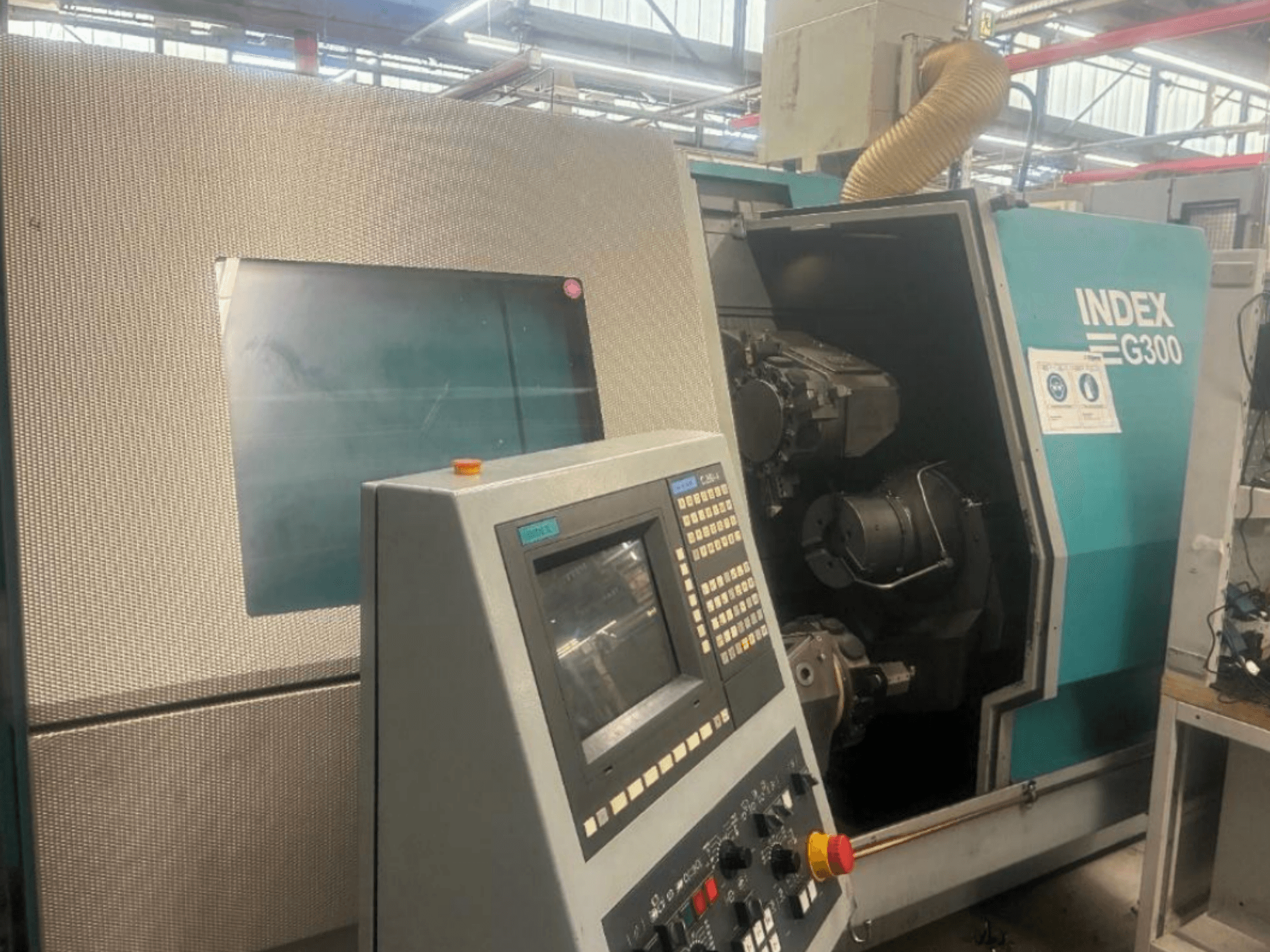

Index - G300 retrofitted 2022DE-TUR-IND-1998-00003

- MODERNIZACE V ROCE 2022

- Max. jmenovitý průměr soustružení: 270 mm

- Délka soustružení: 710 mm

- Max. průměr otočného kruhu: 590 mm

- Hmotnost stroje: cca 6 550 kg (hmotnost skříně: 710 kg)

- Plocha zástavby: cca 8/10 m²

- Vnitřní průměr upínacího pouzdra vřetena: 65 mm

- Průměr vřetena v předním ložisku: 110 mm

- Čelo vřetena: ISO 702/1 velikost 6

- Max. točivý moment (100 %): 275 Nm

- Koník: elektricky posuvný

- Vzdálenost mezi hroty: 740 mm

- Max. přítlačná síla (elektrická): 10 000 N

- Zdvih kombinovaného saní 1 XYZ (horní) (osa X): 215 mm

- Zdvih kombinovaného saní 1 XYZ (horní) (osa Y): 180 mm

- Zdvih kombinovaného saní 1 XYZ (horní) (osa Z): 710 / 1 250 mm

- Posuvná síla (osa X): 8 000 N

- Posuvná síla (osa Y): 16 000 N

- Posuvná síla (osa Z): 13 000 N

- Rychlost rychlopohybu (osa X): 20 m/min

- Rychlost rychlopohybu (osa Y): 7,5 m/min

- Rychlost rychlopohybu (osa Z): 20 m/min

- Rozlišení osy (osa X): 0,0005 mm

- Rozlišení osy (osa Y): 0,0005 mm

- Rozlišení osy (osa Z): 0,001 mm

- Počet nástrojů: 12

- Systém nástrojů: DIN 69880 (Ø30 × 55 mm)

- K dispozici je kompletní dokumentace
