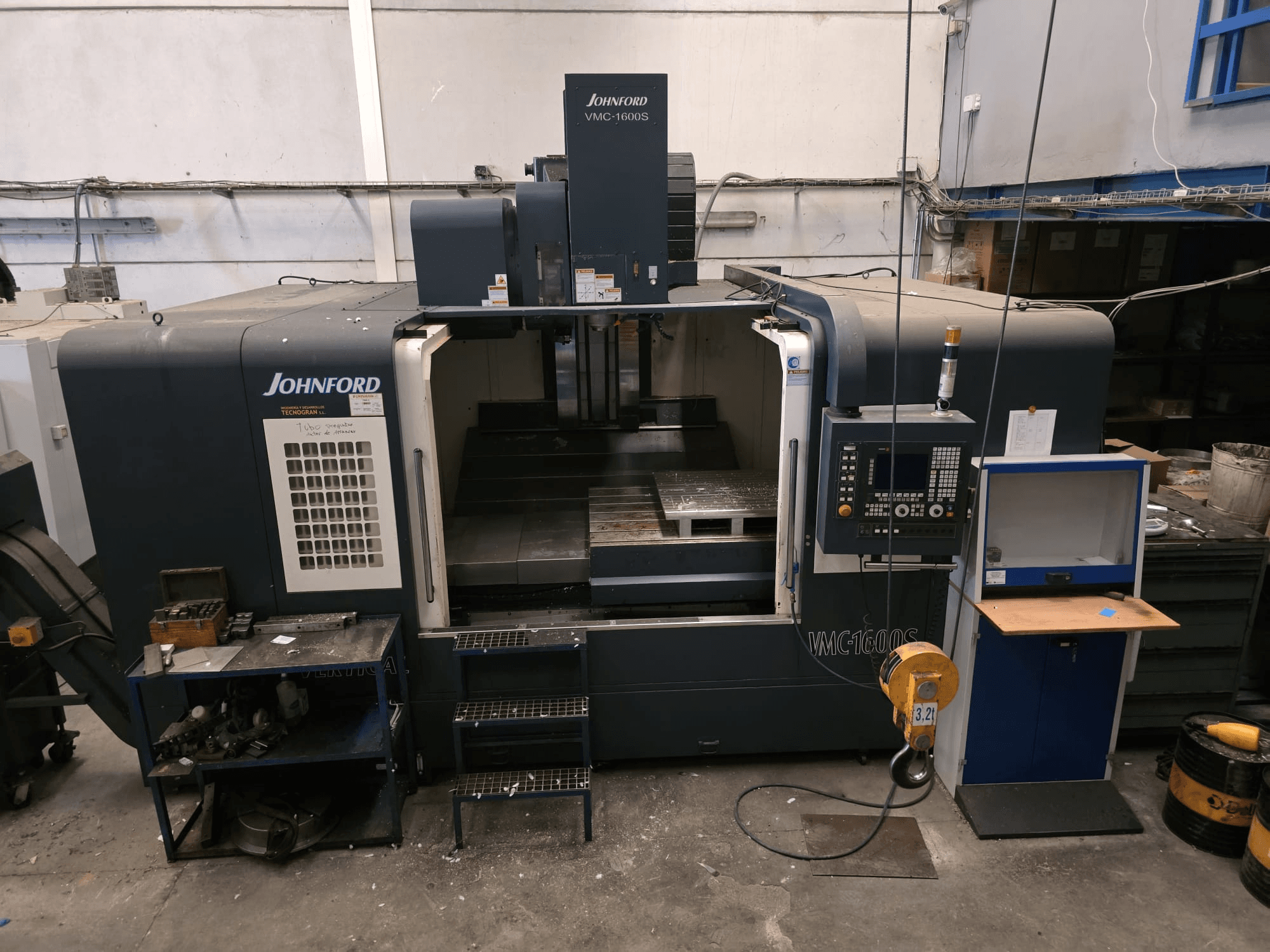

Johnford - VMC-1600SES-MIL-JOH-2014-00001

Pracovní plocha stolu: Rozměry: 70,9" x 39,4" (1800 x 1000 mm)

Čelo vřetena ke stolu: 5,9"-37,4" (150-950 mm)

Střed vřetena ke sloupu: 45,3" (1150 mm)

Kužel vřetena:

• VMC-1600S: BT-40 / CAT-40

• VMC-1600SHD: BT-50 / CAT-50

Průměr vřetena: 1,5 mm:

• VMC-1600S: 2,75" (70 mm)

• VMC-1600SHD: 3,9" (100 mm)

Otáčky vřetena: 1:

• VMC-1600S: 80-8000 ot./min: automatický Hi-Lo převod 80-8000 ot./min.

• VMC-1600SHD: Automatický Hi-Lo převod 10-4500 ot/min.

Motor vřetena:

• VMC-1600S: 15/10 HP (volitelně 15/20 HP)

• VMC-1600SHD: 25/20 HP

Rychlý posuv (X/Y/Z): 18 / 18 / 12 m/min

Posuv (vřeteno): 1-12 000 mm/min

Výběr nástroje: Vřeteno (vřeteno): 1: Obousměrný náhodný typ, nejkratší dráha

Počet nástrojů:

• VMC-1600S: Bez ramene 24; typ ramene 24/32 (volitelně)

• VMC-1600SHD: bez ramene 20; typ ramene 24/32 (volitelně)

Maximální průměr nástroje:

• VMC-1600S: 4" (100 mm)

• VMC-1600SHD: 9,8" (250 mm)

Max. délka nástroje:

• VMC-1600S: 12,5" (320 mm)

• VMC-1600SHD: 15,7" (400 mm)

Max. hmotnost nástroje:

• VMC-1600S: 22 lbs (10 kg)

• VMC-1600SHD: 33 lbs (15 kg)

Plocha: 177,2" x 209,8" (4500 x 5330 mm)

Průměr kuličkového šroubu X/Y/Z: φ50 / φ63 / φ50

Řezná kapacita (S45C): 50 mm, 50 mm, 50 mm, 50 mm, 50 mm, 50 mm, 50 mm, 50 mm:

• Frézování: (S) / 320 ccm/min (SHD): 180 ccm/min (S) / 320 ccm/min (SHD)

• Vrtání: φ40 mm (S) / φ52 mm (SHD)

• Řezání závitů: M30 x P3,5 (S) / M50 x P4,5 (SHD)
