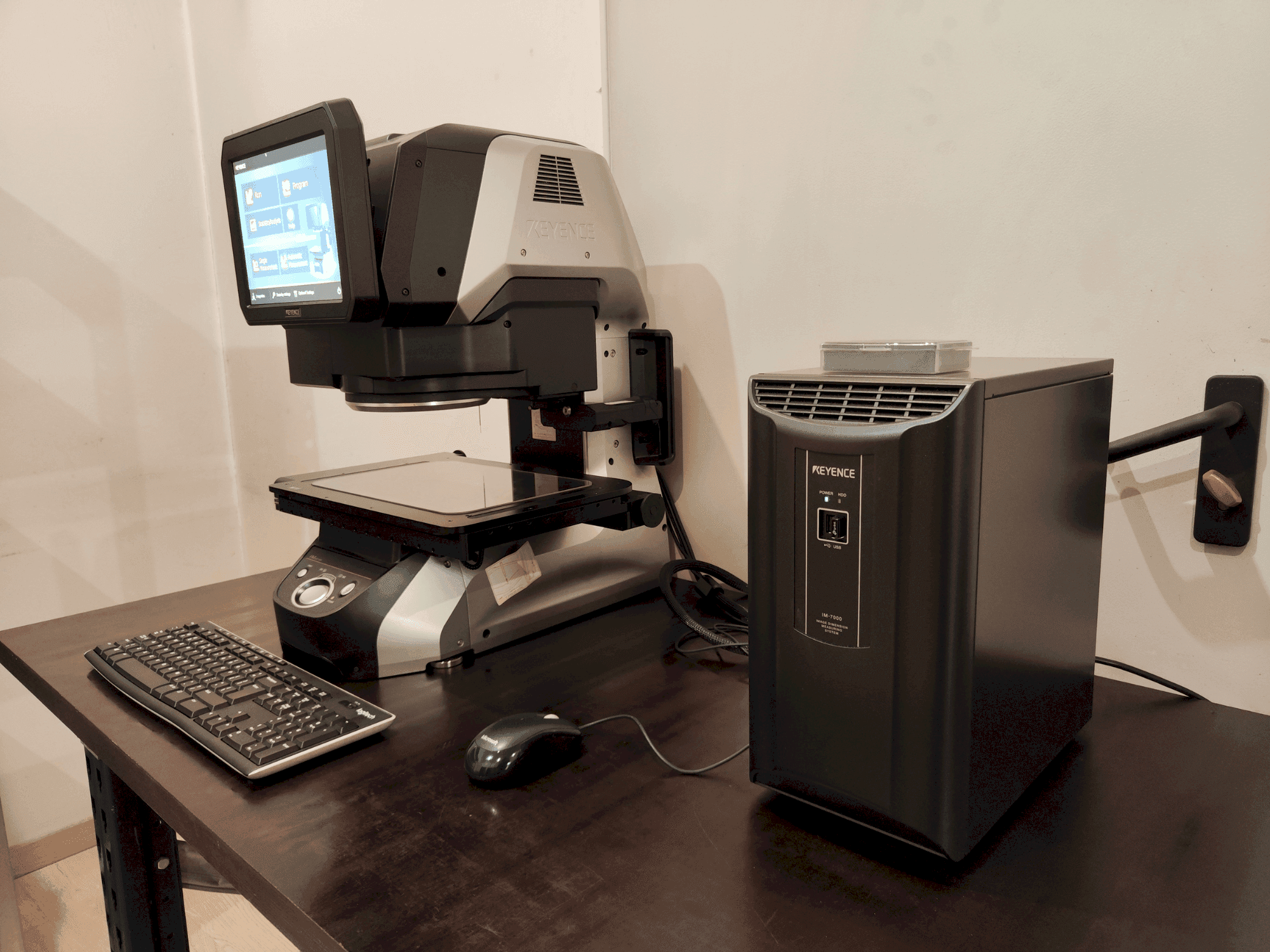

KEYENCE - IM-7030TLV-MEA-KEY-2018-00001

Řídicí jednotka: IM-7000

Zařízení pro snímání obrazu: 1" 6,6 megapixelů, monochromatický CMOS

Displej: 10,4" LCD monitor (XGA 1024×768)

Objektiv pro příjem světla: Objektiv: dvojitý telecentrický objektiv

Systém osvětlení: Telecentrický propustný, horní světlo, čtyřdílné víceúhlové osvětlení (motorizované), štěrbinové kruhové osvětlení (motorizované)

Režimy měření: Široké pole, vysoká přesnost

Oblast měření v širokém poli: 300 × 200 mm (čtyřúhelník R50)

Vysoce přesná měřicí oblast: 225 × 125 mm

Minimální zobrazovací jednotka: 0,1 µm

Přesnost měření (široké pole, bez pohybu stolku): ±1 µm

Přesnost měření (vysoce přesné, bez pohybu stolku): 1 µm: ±0,5 µm

Přesnost měření (široké pole, s pohybem stolku):: ±2 µm

Přesnost měření (vysoce přesné, s pohybem stolku):: ±1,5 µm

Související přesnost měření: ±(7 + 0,02L) µm (širokoúhlé měření), ±(4 + 0,02L) µm (vysoce přesné měření).

Měřitelná oblast (XY, stupnice): 90 × 90 mm

Maximální hloubka měření: 30 mm

Průměr světelné sondy: 3 mm

Měřicí síla: 0,015 N (světelná sonda), 0,3 N (měření výšky)

Přesnost opakování: ±2 µm

Rozsah měření (Z): 0-75 mm

Přesnost měření polohy (XY): ±0,2 mm

Minimální zobrazovací jednotka (výška): 1 µm

Měřitelná oblast (XY) v režimu širokého pole: 145 × 95 mm

Měřitelná oblast (XY) v režimu vysoké přesnosti: 95 mm: 107,5 × 95 mm

Stupeň XY: Rozsah pohybu 200 × 100 mm, max. zatížení 5 kg.

Stupeň Z: Z: motorizovaný, rozsah pohybu 75 mm

Externí dálkový vstup: Beznapěťový vstup (kontaktní/pevnolátkový)

Externí výstup: FotoMOS, OK/NG/FAIL/MEAS, jmenovité zatížení 24 VDC, 0,5 A

Rozhraní: LAN RJ-45 (10/100/1000BASE-T), USB 2.0 řady A (6 portů)

Ukládání záznamů: HDD 500 GB

Okolní teplota: 1,5 °C: +10 až +35 °C

Relativní vlhkost: 20-80 % relativní vlhkosti (bez kondenzace)

Stupeň znečištění: 2

Kategorie přepětí: II

Napájecí napětí: 100-240 V, 50/60 Hz

Hmotnost hlavy: Hmotnost: 31 kg

Hmotnost ovladače: ~8 kg
