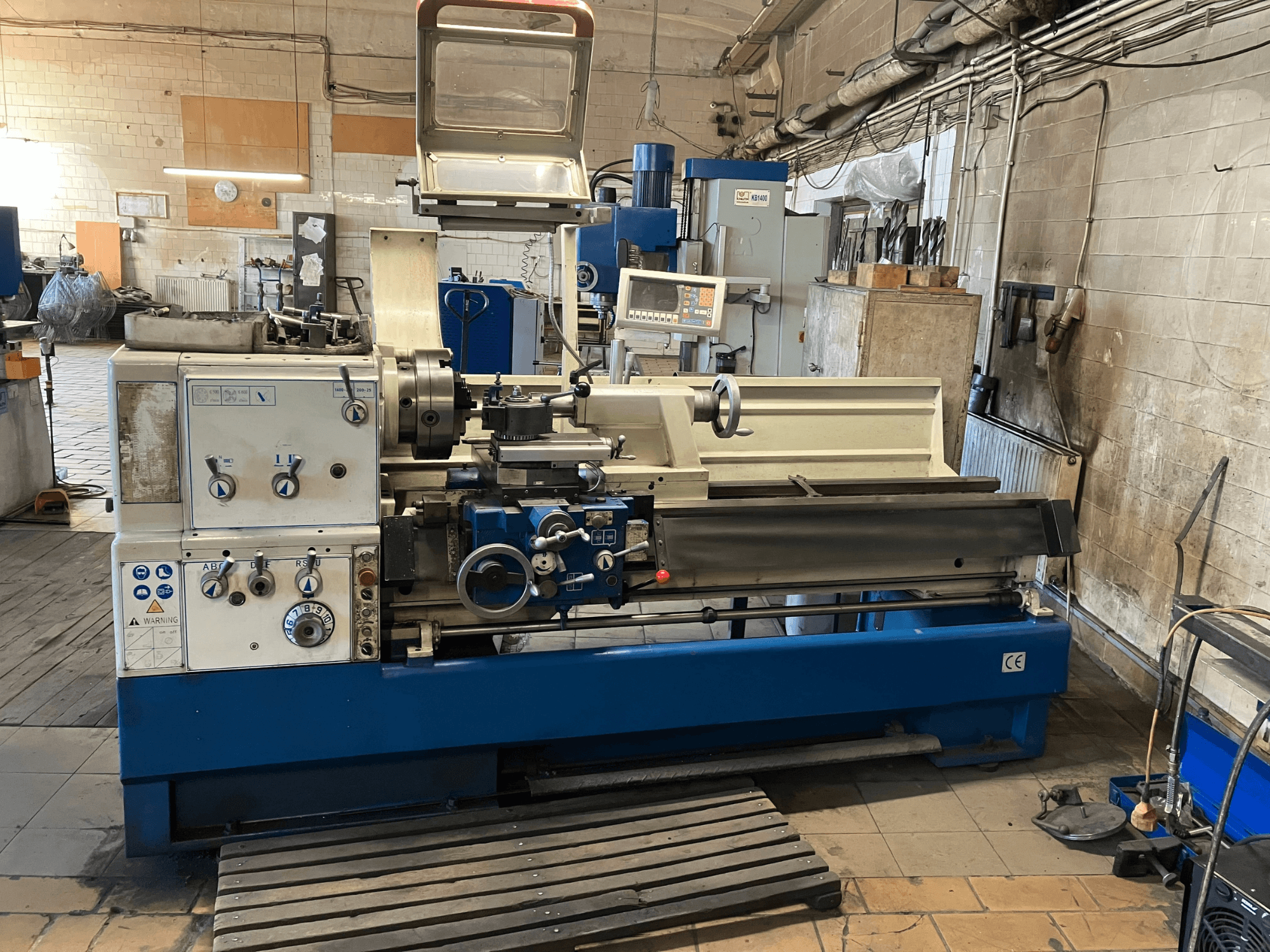

KNUTH - Turnado 280/1500RO-TUR-KNU-2018-00001

Technické údaje

• Vzdálenost mezi osami: 1 420 mm

• Průchod nad ložem: 560 mm

• Výsuv nad příčným posuvem: 360 mm

• Průchod v mezeře: 790 mm

• Délka mezery: 180 mm

• Šířka lože: 350 mm

Pojezdy

• Otočení kombinovaného saní: ±52°

Vřeteno

• Hrot vřetena: Camlock D1-8

• Vrtání vřetena: 80 mm

• Kužel vřetena: MT7

• Počet otáček vřetena: 12

Rychlosti posuvu

• Podélný posuv: 0,059–1,646 mm/ot

• Příčný posuv: 0,020–0,573 mm/ot

Řezání závitů

• Metrické závity: 0,2–14 mm (47 rozsahů)

• Závity s modulem: 0,1–7 mm (39 rozsahů)

• Závity Whitworth: 2–112 TPI (60 rozsahů)

• Závity s diametrálním stoupáním: 4–112 DP (50 rozsahů)

Konik

• Kónus koníku: MT5

• Průměr vřetena koníku: 76 mm

• Zdvih vřetena koníku: 180 mm

• Nastavení posunu koníku: ±12 mm

Technické údaje stroje

• Výkon hlavního motoru: 7,8 kW

• Napětí: 400 V

• Frekvence: 50/60 Hz

Doplňkové vybavení

• 3osý digitální odečet (DRO)

• Držák nástrojů s rychlým výměnou

• Dopravník třísek

• Rozsáhlá sada standardního nářadí
