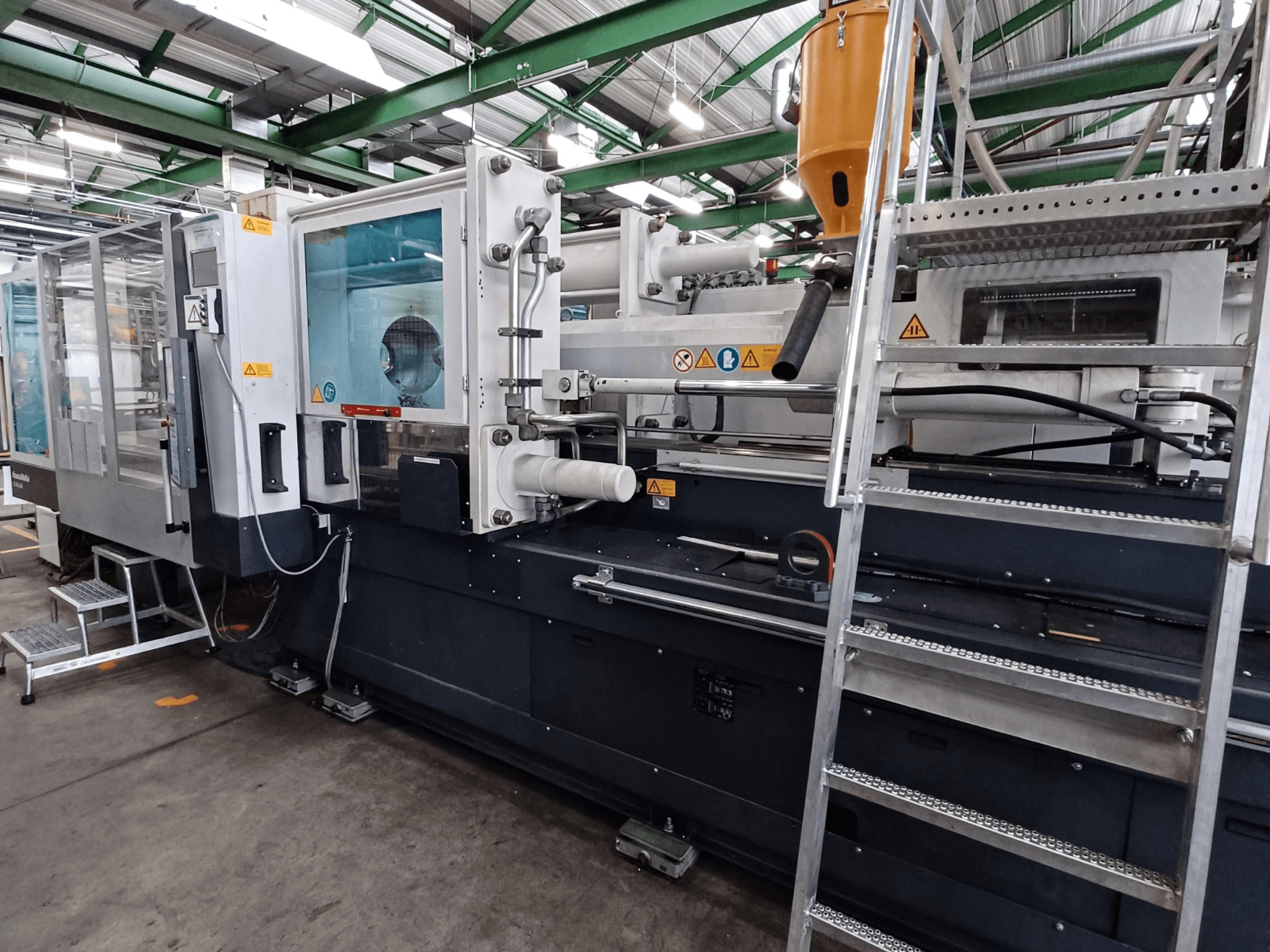

Krauss Maffei - 500-4300 CXDE-INJ-KRA-2010-00006

• Upínací jednotka

  • Hmotnost nástroje: DS 3950 kg / AS 5260 kg (celkem 7900 kg)

  • Min. průměr nástroje: 560 mm

  • Zdvih při otevírání: 1170 mm

  • Výška pro instalaci nástroje: min. 480 mm; max. –

  • Max. rozteč desek: 1650 mm

  • Montážní desky (V × Š): 1270 × 1200 mm

  • Vnitřní rozestup sloupů: V 900 mm / Š 800 mm

  • Průměr centrovacího kroužku: 200 mm

• Vysunovač

  • Zdvih: 250 mm

  • Vyhazovací síla: 95,4 kN

  • Síla zpětného tahu: 48,6 kN

  • Pneumatický vyhazovač: ano

• Vytahovače jádra / ovládání

  • Ovládání vytahovačů jádra: 2 (AS) + 2 (DS)

  • Uzavírací trysky: 2 hydraulické / 0 pneumatických

  • Řízení procesu (SPC): ano (Kistler, p=2 / t=0)

  • Rozhraní pro tiskárnu: ne / 12portové USB

  • Řízení horkého kanálu: ne

• Vstřikovací jednotka 1

  • Poměr L/D: 20

  • Průměr šneku: 90 mm

  • Max. objem zdvihu: 2290 cm³

  • Max. hmotnost výlisků (PS): 2084 g

  • Vstřikovací tlak: 1839 bar

  • Rychlost plastifikace: 185,8 g/s

  • Rychlost šneku: 270 ot./min

  • Vnitřní průměr trysky: 6 mm

  • Výkon čerpadla / Výkon ohřevu: 90 kW / 44 kW

• Ostatní

  • Max. nosnost jeřábu: 10 tun

  • Kompatibilní s 2K: ne

  • Filtrační tryska/mlýn: ne

  • Jedná se o standardní plně hydraulický upínací systém se dvěma deskami, s plně hydraulickým šroubovým pohonem a konstantním motorem.

  • Provozní hodiny: 60 159 h

Doplňkové vybavení

• Lineární robot: KRC6-2 ARC-C

  • Osy: X/Y (standard), Z k dispozici

• 69 880 hodin

• Včetně manipulace Wittmann

• Volitelně: k dispozici druhá jednotka z roku 2010, bez manipulace Wittmann: 60 150 hodin
