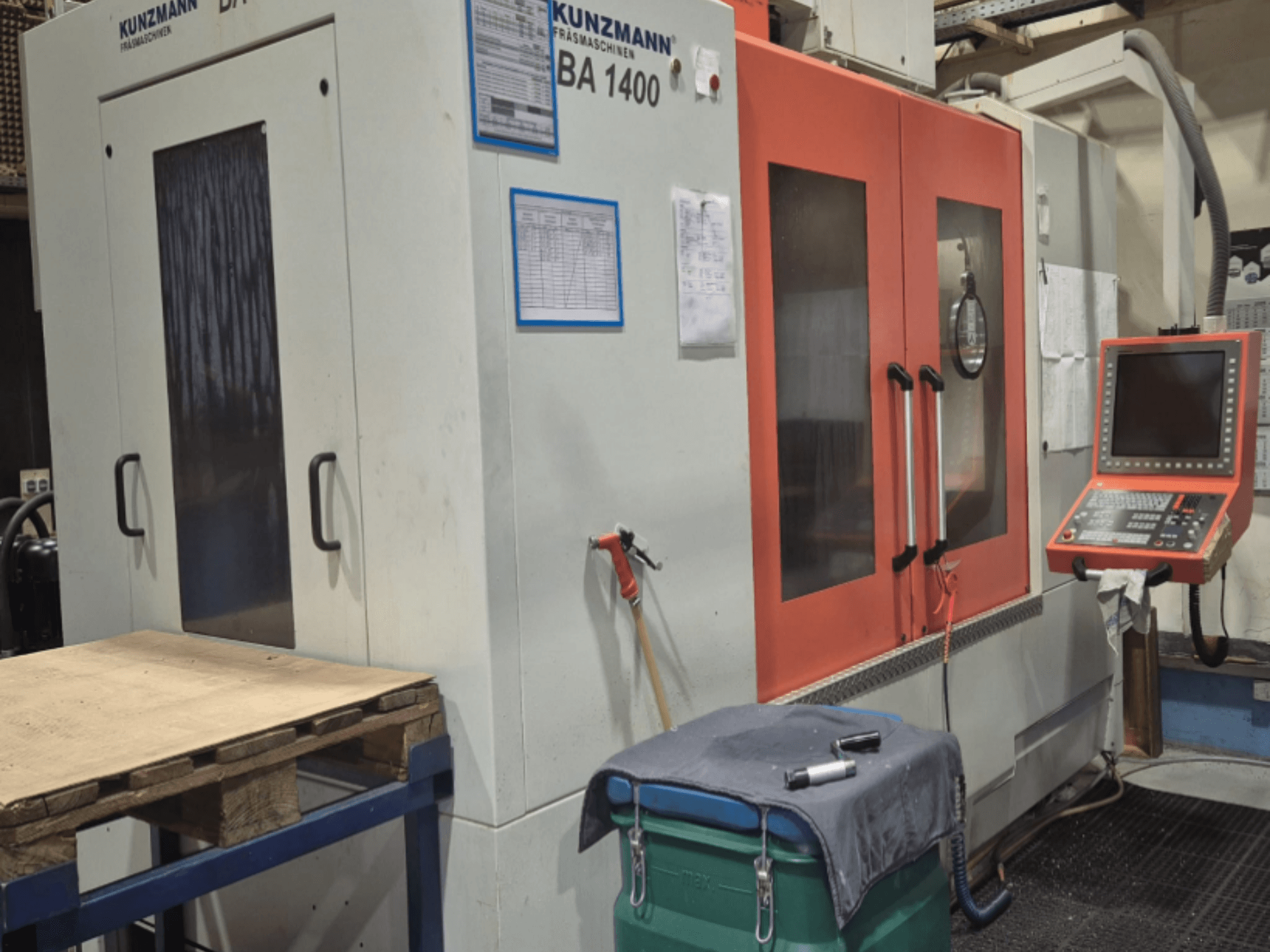

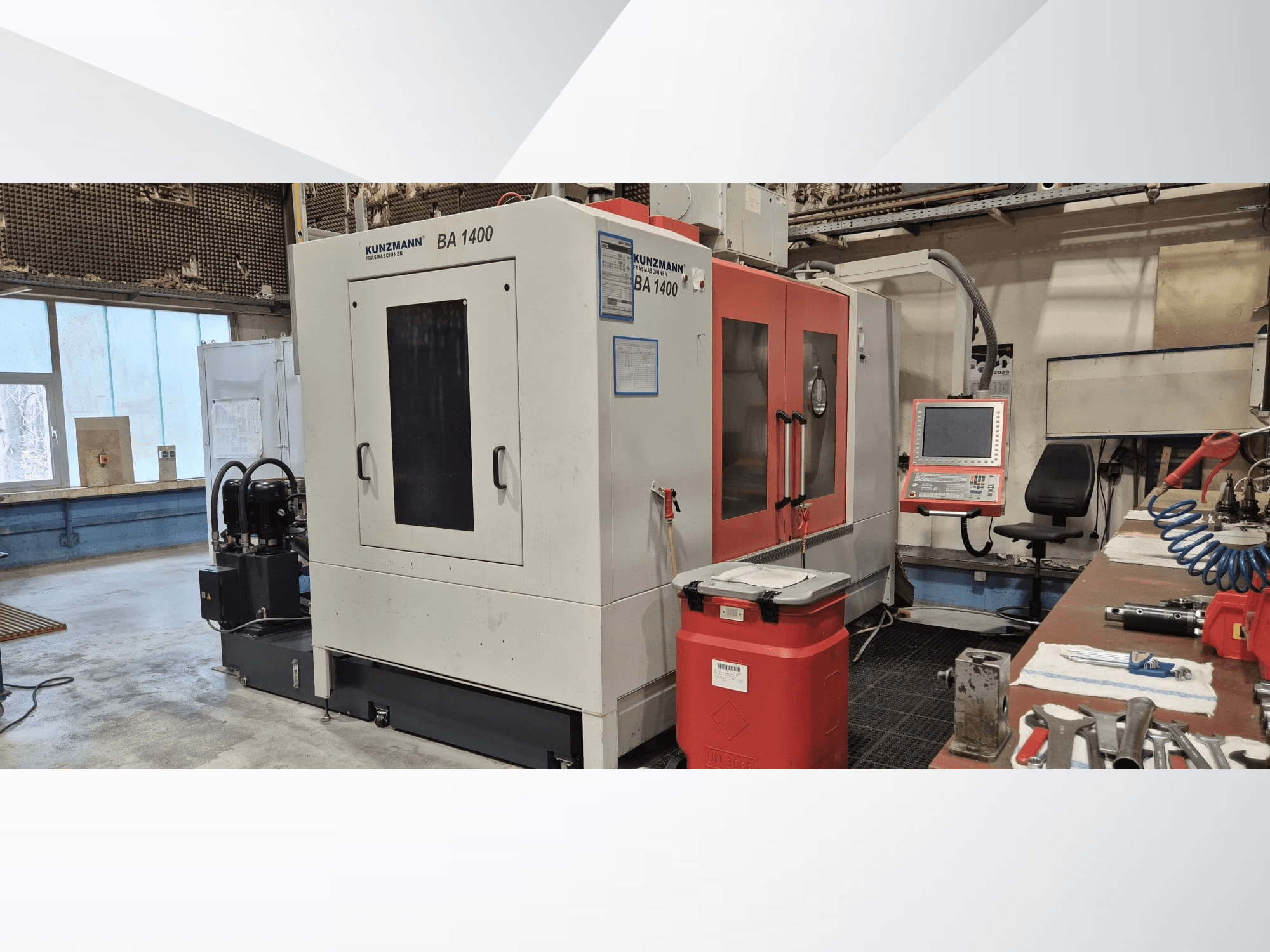

Tento tříosý stroj KUNZMANN BA1400 byl vyroben v roce 2017. Je vybaven výkonným motorem o výkonu 28 kW a řídicí jednotkou Heidenhain TNC 640. Stroj má stůl o rozměrech 1400 x 710 mm a zvládne maximální hmotnost obrobku 1500 kg. Pokud chcete získat kvalitní obráběcí schopnosti, zvažte vertikální obráběcí centrum KUNZMANN BA1400, které máme na prodej. Kontaktujte nás pro další podrobnosti.
Přehled
- Výrobce: KUNZMANN
- rok: 2017
- MODEL: BA1400
- typ aplikace: Frézování
- Země umístění: Německo
- Typ stroje: Vertikální obráběcí centrum
- řídicí jednotka značky: HEIDENHAIN
Technické informace - KUNZMANN BA1400
Řídicí jednotka
- Značka řídícího systému: HEIDENHAIN
- Model řídícího systému: TNC 640
Pohyb
- Počet os: 3
- Pojezd osy X: 1400 mm
- Pojezd osy Y: 700 mm
- Pojezd osy Z: 760 mm
Technická specifikace
- Max. hmotnost nástroje: 160 kg
- Výkon vřetena: 28 kW
- Rychlost vřetena: 10000 RPM
- Velikost kužele: SK 40
Dodatečné informace
Ovládání Heidenhain TNC 640
Standardní vřeteno SK40 (řemenový pohon)
Kužel vřetena SK40
Otáčky 10 000 ot/min
Vertikální vřeteno plynule nastavitelné 20-10 000 ot/min.
Výkon 28 kW
Výkon 100% pracovní cyklus 10,0 kW
Výkon 40% pracovní cyklus 14,0 kW
Výkon při 100% pracovním cyklu 20,0 kW
Výkon při 40% pracovním cyklu 25,0 kW
Točivý moment na frézovacím vřetenu při 100% pracovním cyklu 130 Nm
Točivý moment při 40% pracovním cyklu frézovacího vřetena 190 Nm
Točivý moment při 100% zatížení frézovacího vřetena 180 Nm
Krouticí moment při 40% pracovním cyklu frézovacího vřetena 240 Nm
Držák nástrojů MAS-BT40 s tažným čepem DIN 69872 A
Zásobník nástrojů 40 pozic (řetězový zásobník)
Maximální hmotnost nástroje 160 kg
Doba výměny nástroje 3 s
Doba výměny třísky za třísku 8 s
Rozměry stolu 1400 × 710 mm
Maximální hmotnost obrobku 1500 kg
Zdvih osy X 1400 mm
Zdvih osy Y 700 mm
Pojezd osy Z 760 mm
Pracovní plocha osy X 1400 mm
Pracovní plocha osy Y 700 mm
Pracovní plocha osy Z 750 mm
Vzdálenost vřetena od stolu 180-930 mm
Střed vřetena ke sloupu 760 mm
Rychlost posuvu X/Y/Z 10 m/min
Rychlý posuv X/Y/Z 20 m/minBezkartáčové digitální servomotory na všech osách.
Dopravník třísek s chladicí kapalinou tak (verze LU)
Chladicí kapalina přes vřeteno až 40 barů
Průtok chladicí kapaliny 25 l/min při tlaku 40 barů
Automatická jemná filtrace chladicí kapaliny 40 µm
Otočné pozorovací okénko v předních dveřích
Systém odsávání olejové mlhy s vícestupňovou filtrací (filtr H13)
Elektronické ruční kolečko HR 510 FS s integrovanými tlačítky a nouzovým zastavením
Dotyková sonda TS 460 s rádiovým přenosem
Automatické měření nástrojů Heidenhain TT 46
Přesnost měření ≤ 15 µm
Maximální výchylka sondy 5 mm
Rychlost sondy max. 5 m/min
Převodní software DXF pro přenos 2D obrysů
PC software teleservice pro vzdálenou diagnostiku a údržbu
Provozní napětí 400 V 50 Hz
Příkon 35 kVA
Řídicí napětí 24 V
Hmotnost stroje cca 8,5 t
Hmotnost stroje cca 12000 kg
Rozměry stroje cca 4,20 × 2,45 × 3,09 m
*Mezi uvedenými údaji a skutečnými hodnotami mohou být rozdíly, to by měl potvrdit obchodní zástupce.
