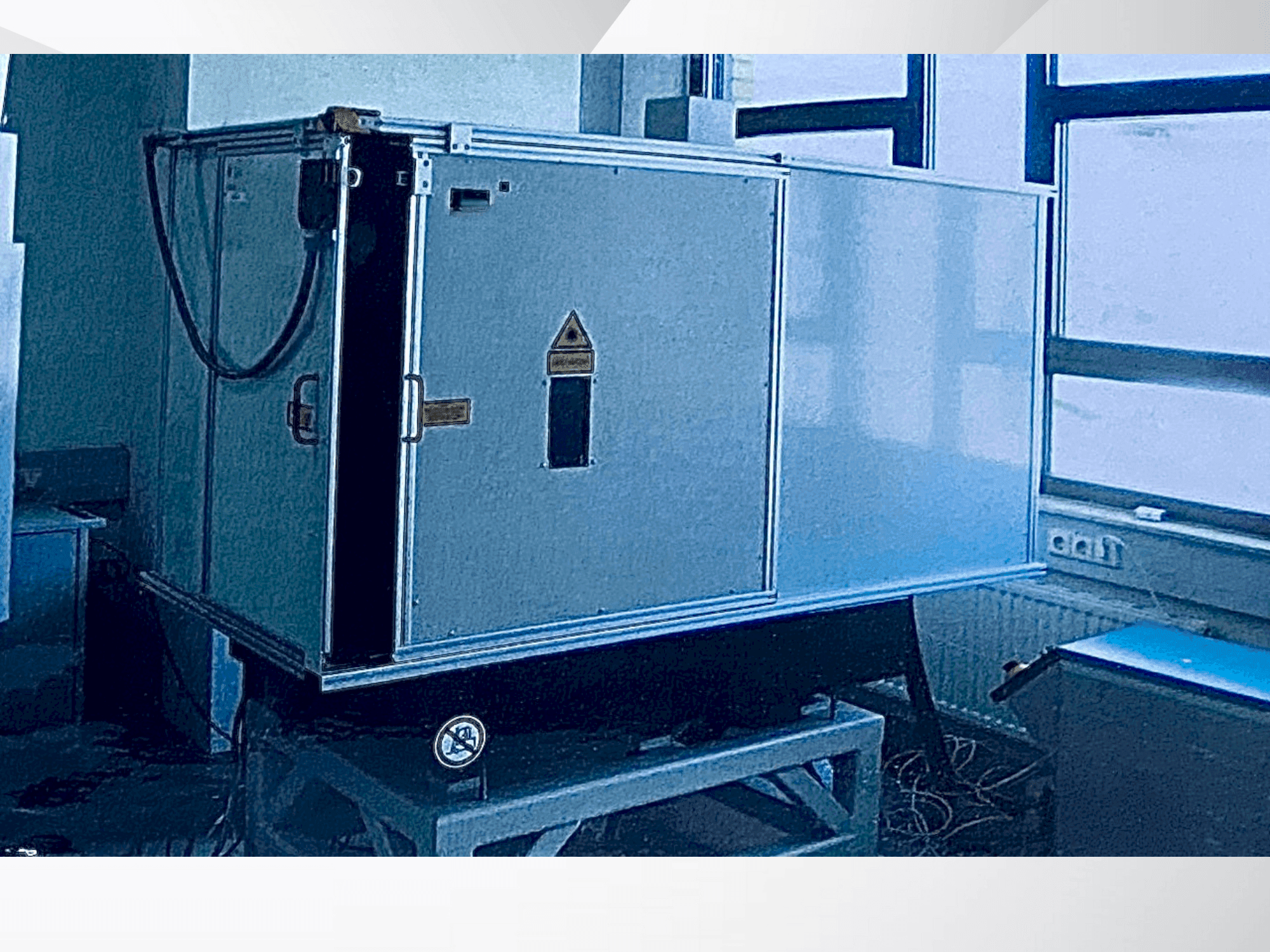

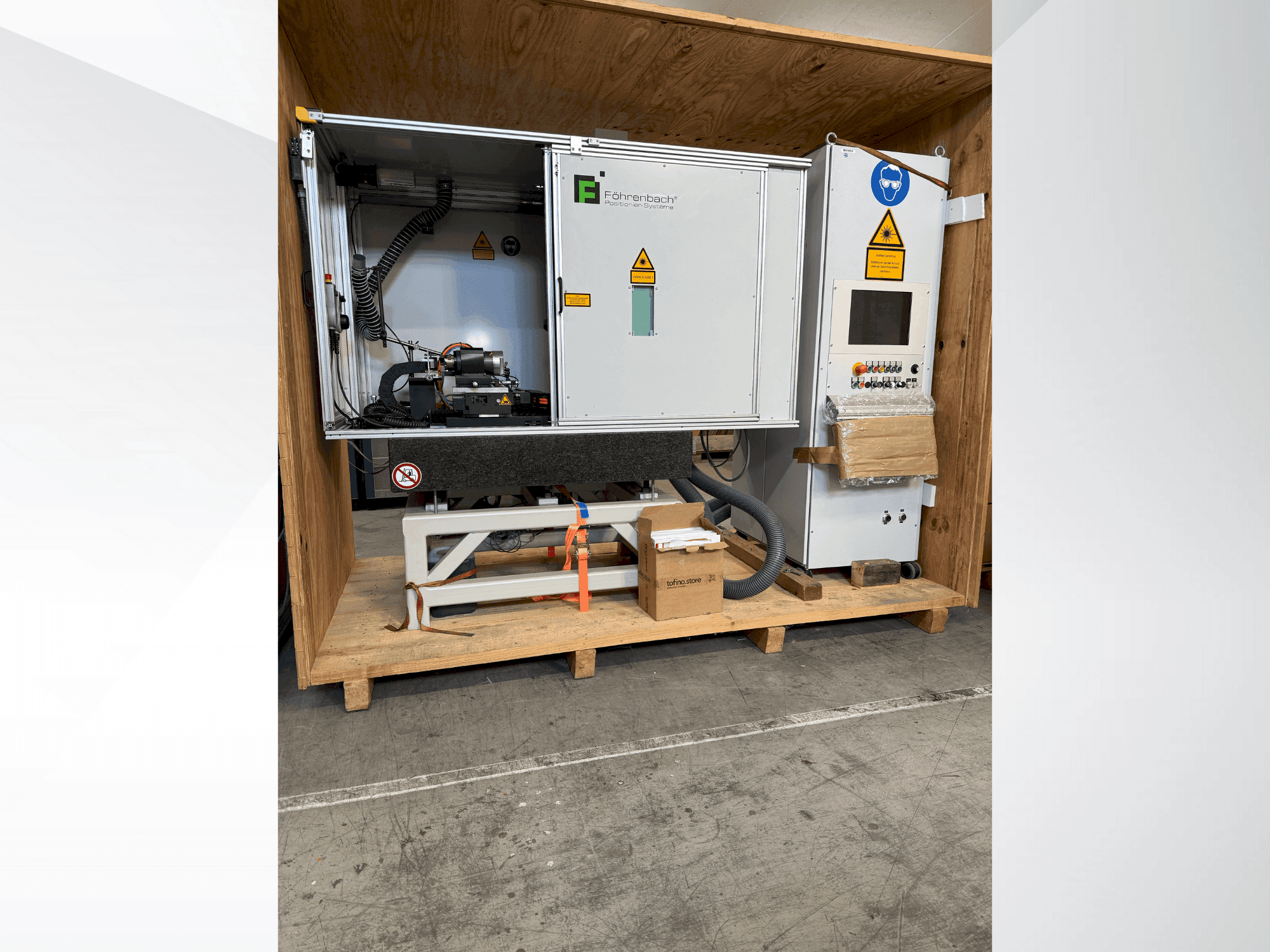

LASAG - KLS 246 CL60DE-OTH-LAS-2008-00001

• Použití: 4-osý polohovací systém pro laserové zpracování/laserové řezání

• Základna a kryt:

  • Rozměry DxŠxV 1115 x 443 x 814 mm; barva RAL 7035.

  • Žulová konstrukce se základní deskou, žulový úhelník, ložiskové jednotky, závitová pouzdra.

  • Bezpečnostní kabina laseru, třída 4 (EN 60825-1), plný kryt s průzory pro pozorování

  • Přední posuvné dveře s rukojetí, integrované laserové bezpečnostní okno, ochranné laserové sklo podporované kamerou.

  • Panely z ocelového plechu 2 mm, práškově lakované RAL 7035; odnímatelný kryt

  • Tříbarevné signalizační světlo; spínač blokování dveří; rám profilu 30x30 a 60x30

• Konfigurace os:

  • Osa A: RT3A 100x100 otočný stůl s přímým pohonem

  • Osa Z: PFS 325x300 přesný suport

  • Osa Y: PFL 230/400 lineární osa

  • Osa X: lineární osa 180/100

• XY stůl (PFLG 400x100):

  • Travel: X 400 mm, Y 100 mm; rychlost 6 m/min.

  • Přesnost polohování ±0,005 mm/300 mm; opakovatelnost ±0,001 mm

  • Zrychlení 10 m/s²; maximální zatížení 1 kg

  • Trvalá síla s chlazením 1110 N; pohon lineárním motorem.

  • Materiál: litina GGG-25; vodní chlazení

  • Snímač: Heidenhain LC 483, třída přesnosti ±5 µm

• Osa Z:

  • Dráha 300 mm; rychlost 0,12 m/min

  • Přesnost polohování 0,03 mm/300 mm; opakovatelnost 0,003 mm

  • Kuličkový šroub K25x5, třída přesnosti T5; předepnuté vřeteno.

  • Montáž motoru pomocí přírubové spojky; materiál litina; svislá montáž

• Rotační osa (osa A/C) RT3A100x100:

  • Elektronicky komutovaný 3fázový synchronní motor

  • Průměr stolu 99 mm; průchozí otvor 20 mm; centrování 30 H7

  • Hmotnost 5,2 kg; třída krytí IP40 (IP54 s profukováním vzduchem)

  • Házivost <4 µm; rovinnost 4 µm; soustřednost ±1,5 µm

  • Maximální otáčky 1300 ot/min

  • Měřicí systém: Renishaw Signum; perioda signálu 20 µm; výstup 1 Vss

  • Stejnosměrné propojovací napětí 600 V

  • Točivý moment: jmenovitý vzduchem chlazený 1,5 Nm; jmenovitý vodou chlazený 2,5 Nm; špičkový 5 Nm

• Laserový systém:

  • Typ: Laserový systém: LASAG KLS 246 CL60

  • Elektrické napájení: 400 V AC, 3-fázové, 50/60 Hz, 11 kVA

  • Hmotnost: napájecí zdroj 200 kg; laserová hlava 35 kg; laserový zdroj 25 kg.

  • Délka laserového kabelu 4 m

  • Připojení: síťový přívod, zásuvná deska, chladicí voda

• Řídicí systém:

  • L2-CNC software; IPC systém pro 820-W CNC; rozhraní SERCOS

  • I/O: 24 vstupů, 16 výstupů; rozšiřitelné

  • OS: Windows XP; RAM 512 MB; Ethernet 10/100 Mbit

  • Manuální řídicí jednotka s ručním kolečkem; start/stop; nouzové zastavení; integrace laserového E-stopu

  • Programovatelné zrychlení; kompenzace chyb os až do 1000 bodů

  • 15" dotykový TFT displej

• Pohony: 1:

  • Střídavý servomotor, jmenovitý točivý moment 2,35 Nm

  • Absolutní snímač 512 přírůstků; s brzdou

Doplňkové vybavení

• Chladicí zařízení s recirkulací vody (AKW13):

  • Teplotní rozsah +6 až +26 °C; chladicí výkon 1,7 kW při 15 °C.

  • Chladivo R134a; náplň 0,8 kg

  • Výkon kompresoru 0,6 kW; spotřeba energie 1200 W

  • Napájení 230 V, 50 Hz; proud 6,4-6,5 A

  • Objem nádrže 11 l; průtok 0,55 m³/h; tlak <1 bar

  • Přípustný provozní tlak 18 barů; čerpadlo: mosazné odstředivé

  • Rozměry 360 x 705/815 x 750 mm; hmotnost 60 kg; hlučnost <70 dB(A)

• Chladicí jednotka skříně (Rittal SK):

  • Jmenovité napětí 230 V, 50 Hz, 1~

  • Jmenovitý proud 5,4 A; rozběhový proud 12,0 A; předřazená pojistka 10 A

  • Jmenovitý chladicí výkon 825/875 W; užitečný chladicí výkon 1000/790 W

  • Chladivo R134a, 325 g

  • Přípustný tlak: HD/HP 25 bar, ND/LP 16 bar

  • Teplotní rozsah 20 °C až 55 °C; hlučnost 64 dB(A); hmotnost 39 kg
