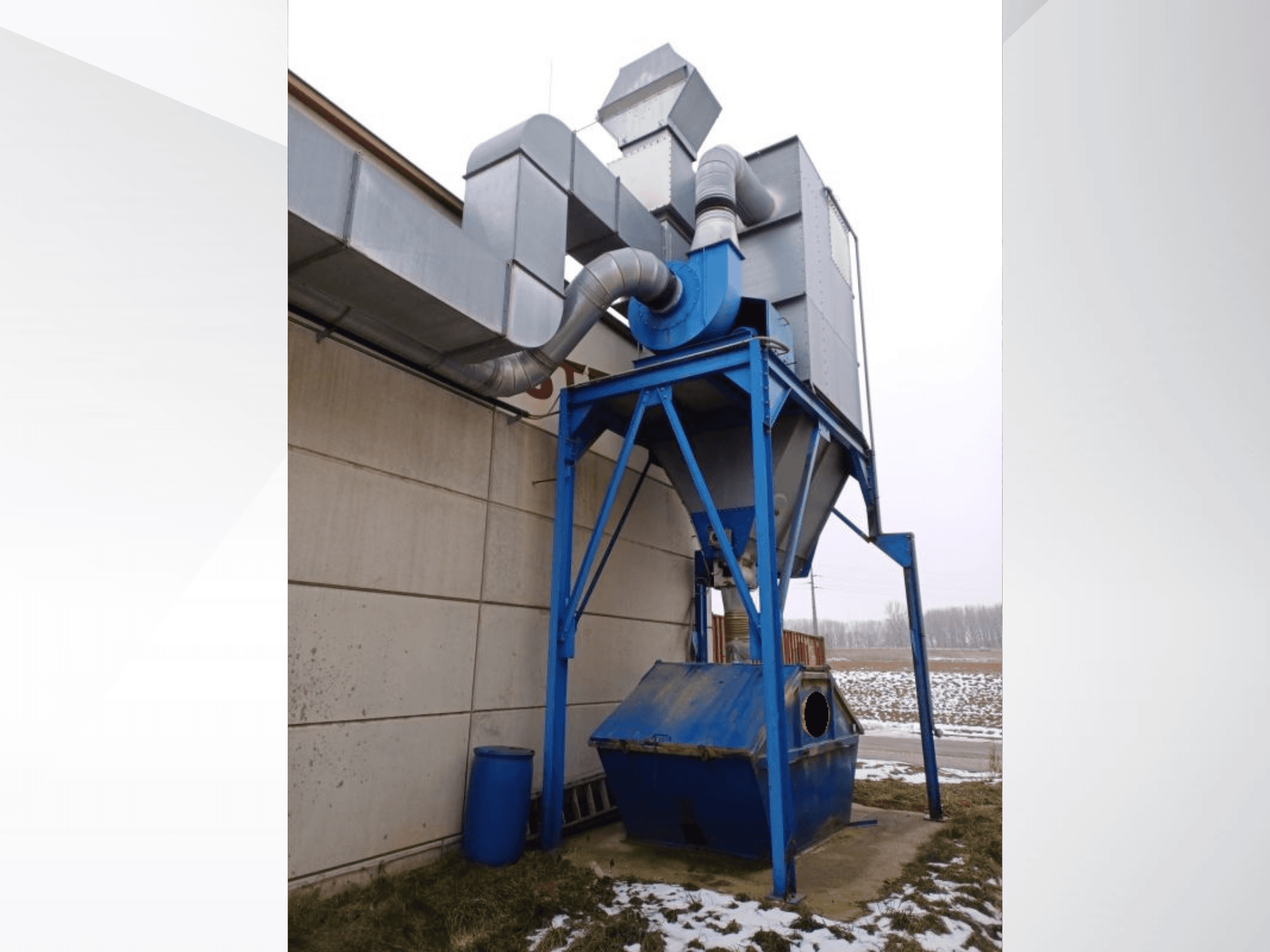

LBH - Suction systemAT-OTH-LBH-2002-00001

• Zpětný vzduch/odváděný vzduch (technické údaje):

  • Průřez potrubí: 700 x 700 mm

  • Rychlost zpětného vzduchu: 7,5 m/s

  • Rychlost odváděného vzduchu v dílně: <0,5 m/s

  • Akustický tlak ve vzdálenosti 3 m od výstupu spalin (letní provoz): 55 dB(A)

• Odsávací ventilátor:

  • Provedení: Odsávací zařízení je vybaveno odtahovým ventilátorem: Ventilátor: radiální ventilátor poháněný řemenem (oběžné kolo staticky/dynamicky vyvážené).

  • Typ: Ventilátor s ventilátorem: VSR-080-0450-K

  • Výkon motoru: 22 kW

  • Průtok vzduchu: Vzduchový výkon: 13 750 m³/h

  • Celkový tlak: 3000 Pa

  • Průměr hlavního potrubí (na straně ventilátoru): 450 mm (průměr ventilátoru)

  • Rychlost odsávání: 24 m/s

  • Akustický tlak ve vzdálenosti 3 m: 78 dB(A)

• Mezifiltrační systém:

  • Filter media: Polyesterové hadice s jehlovou plstí

  • Čištění: 2 vibrační motory, každý 180 W / 3 000 min-1

  • Plocha filtru: 1,5 mm: 155 m²

  • Zatížení filtrační plochy: 88 m³/h na m²

  • Zbytkový prach v čistém vzduchu: <0,2 mg/m³

  • Kategorie použití: U, S, G

  • Instalace: Venkovní prostředí s pozinkovaným pláštěm chránícím před povětrnostními vlivy.

  • Pohony: V případě potřeby je možné použít i jiný typ pohonu, např: Převodový motor pro šnekový dopravník 0,55 kW; převodový motor pro stavidlo (otočný ventil) 0,55 kW.

• Potrubní systém (technické údaje):

  • Hlavní potrubí pro odsávání třísek: Ø459 mm

  • Rychlost proudění vzduchu v místech odsávání: 22-26 m/s

Další vybavení

• Potrubí a bezpečnost:

  • Pozinkované potrubí pro zpětný/odtahový vzduch.

  • Testovaná požární klapka K90 v místě prostupu stěnou.

• Řízení/automatizace:

  • Frekvenční měnič (VFD) ve spínací/řídicí skříni pro variabilní objem vzduchu.

• Izolace vibrací/hluku:

  • Ventilátor namontovaný na tlumičích vibrací

  • Kompenzátory na straně sání a tlaku

• Vypouštění a manipulace s filtrem:

  • Šnekový dopravník (vypouštěcí šnek) se šnekovým převodem

  • Rotační ventil (stavidlo) s pryžovými těsnicími prvky; pohon řetězovým kolem/řetězem

  • Sběrná nádoba na třísky (pod výpustí filtru)

• Ochranné a bezpečnostní systémy:

  • Hasicí potrubí s tryskami, vedené vně a směrem dolů, zakončené C-spojkou.

  • Trhací zařízení (ochrana proti výbuchu) podle VDI 3673.

• Potrubí a připojovací zařízení:

  • Potrubí: pozinkovaná potrubní síť s trubkami, koleny, odbočkami, svorkami.

  • Přechody/objímky ke strojům

  • Pružné odsávací hadice s hadicovými svorkami

  • Pozinkované uzavírací ventily pro nepoužívaná odsávací místa
