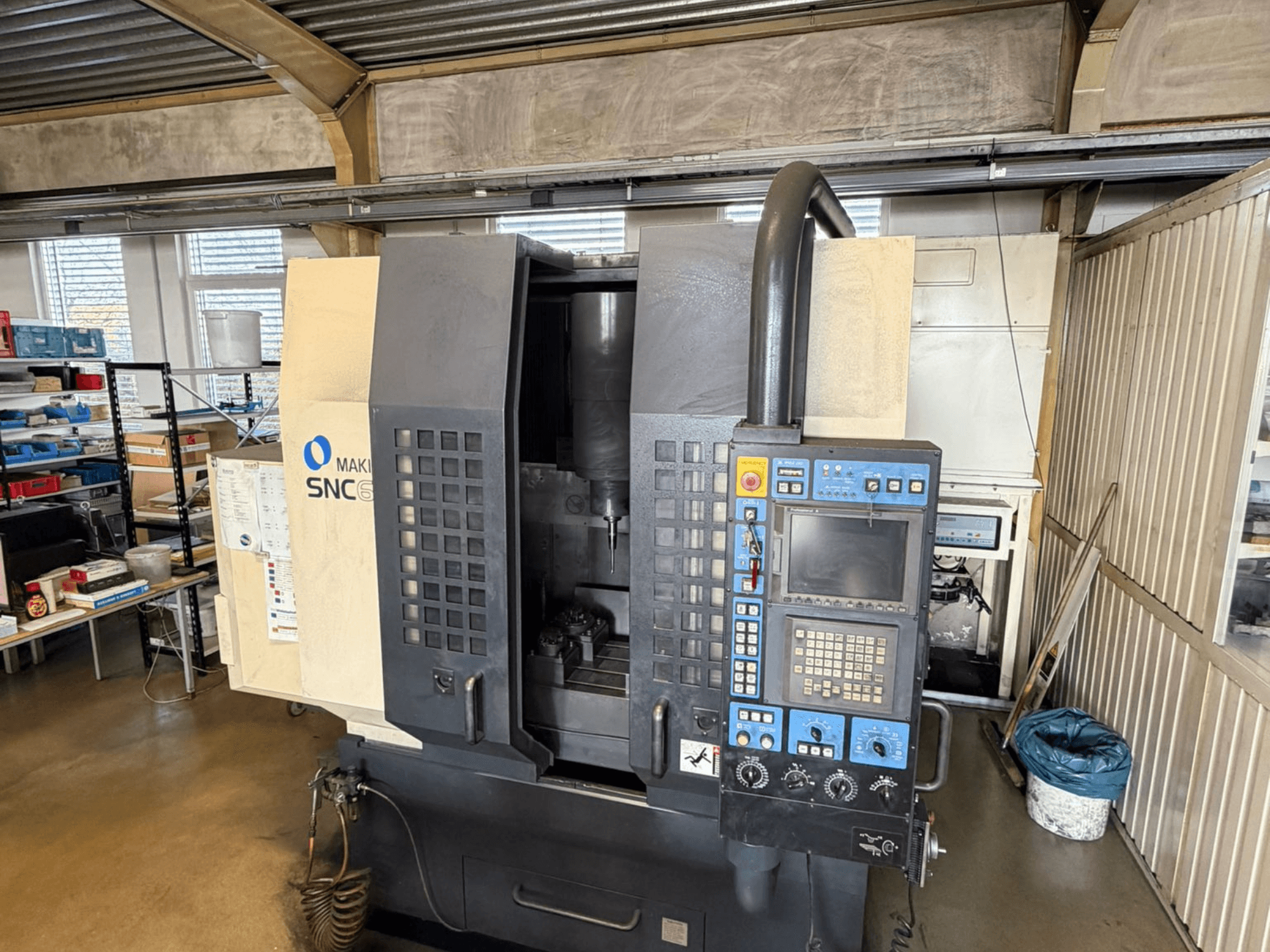

Makino - SNC 64-A15AT-MIL-MAK-2001-00001

Elektrické

• Provozní napětí: 400 V

• Frekvence: 50 Hz

• Fáze: Frekvence: 3 fáze

• Jmenovitý proud: 90 A

• Doporučená napájecí pojistka: 100 A (pomalé foukání/časové zpoždění)

• Velikost napájecího kabelu: 35 mm² měď

• Schéma zapojení: 4036 EP 0024

CNC / Řízení

• Řízení mikropočítačem: Profesionální A

• CNC: FANUC System 16iM

• Připojení DNC: Rozhraní datového serveru

• Integrovaná paměť IC: 160 MB

• Interpolace: NURBS

• Programy: 125 hlavních a dílčích programů, které lze ukládat současně.

• Vstupní souřadnice: 1: Polární souřadnice: k dispozici je polární vstup

• Vysokorychlostní řízení obrysů: Super-GI

• Procesor: RISC pro rychlé výpočty 3D obrábění.

Mechanická konstrukce

• Rám stroje: Svařovaná litinová konstrukce

• Uspořádání os: Systém křížového stolu (X, Y); konzolový typ osy Z.

• Vodítka: Kuličková lineární vedení s předpětím

• Tepelná stabilita: Chlazení s cirkulací oleje pro stabilizaci teploty vřetena

Výkonnost osy

• Rychlý posuv: až 16 000 mm/min

• Souběžné obrábění: 3osé frézování kontur

• Přesnost konturového obrábění: vysoká (řízení Super-GI)

Vřeteno

• Držák nástroje: HSK-A63F

• Krouticí moment: 21 Nm

• Průměr předního ložiska: 55 mm

Systém nástrojů

• Kapacita zásobníku nástrojů: 15 nástrojů

• Kontrola zlomení nástroje: Ano

• Automatická výměna nástrojů: Ano

Aplikace / schopnosti

• Frézování grafitových elektrod (včetně dlouhých nástrojů)

• Obrábění měděných elektrod

• Frézování kalené oceli

• Určeno pro automatické výrobní sekvence

• Možnost optimalizované povrchové úpravy

• Možnost 3D frézování s přesným tvarem

Standardní/integrované systémy

• Systém odsávání grafitového prachu

  • Odstraňování prachu pomocí: tryskání vzduchu, odsávání vřetena, odsávání nástroje.

• Filtrační systém s automatickou sběrnou nádobou

• Minimální množství maziva (MQL)

• Určeno pro vysokorychlostní obrábění grafitu

• Vhodné pro kalená jádra forem
