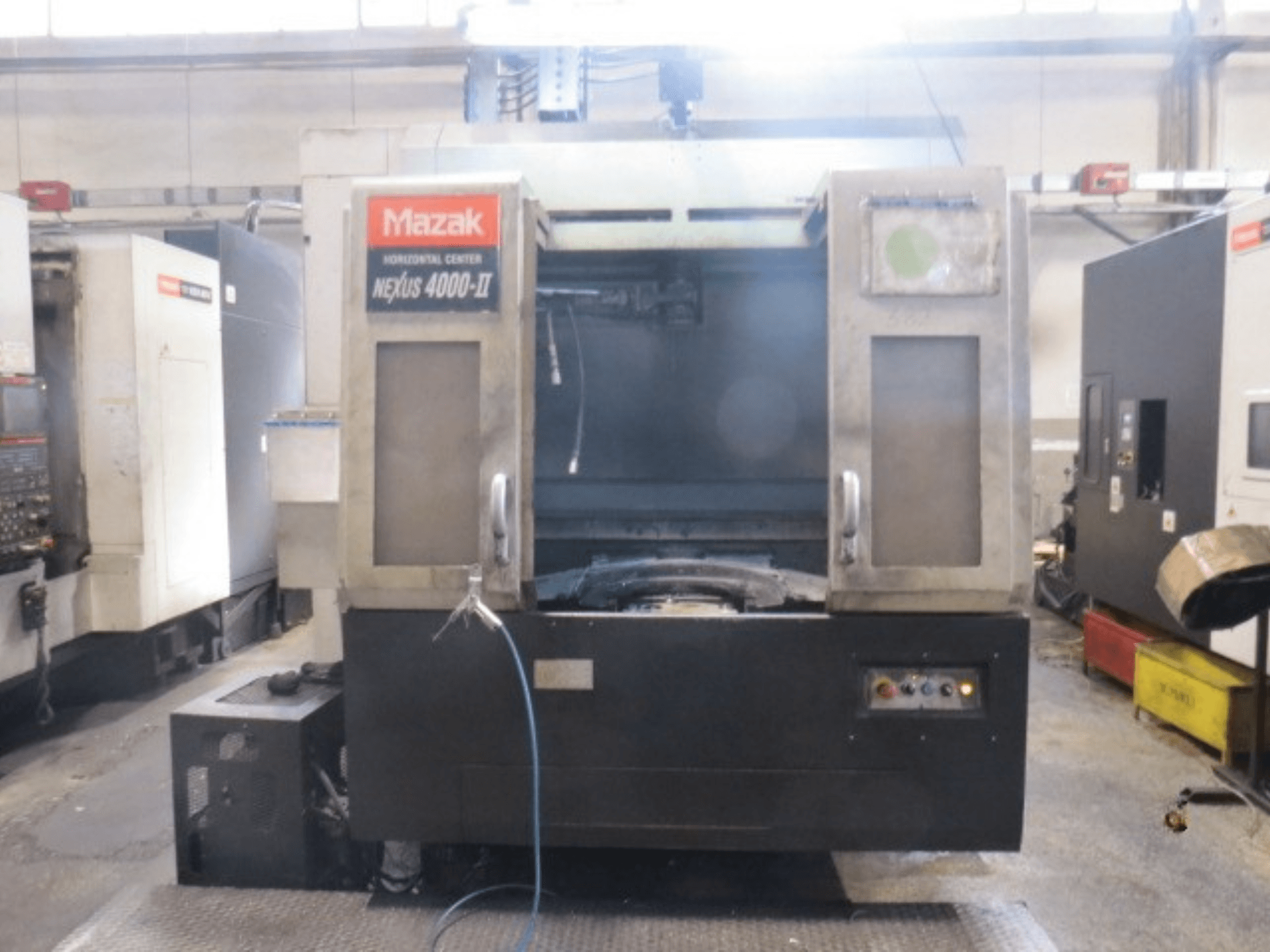

Mazak - NEXUS 4000 II TR-MIL-MAZ-2011-00001

• Pohyby

  • Rychlý posuv (X/Y/Z): 60 000 mm/min

  • Max. posuv při řezání: 60 000 mm/min

• Kapacita obrobku

  • Max. průměr obrobku: Ø 630 mm

  • Max. výška obrobku: 900 mm

  • Max. hmotnost obrobku: 400 kg

• Paleta / stůl

  • Rozměry palety: 400 × 400 mm

  • Standardní měnič palet: 2 palety

  • Doba výměny palety: 6 s

  • Standardní indexování osy B: 1° × 360 poloh

  • Doba indexování osy B: 1,3 s / 90°

  • Volitelný polohovací stůl s NC řízením: 0,001°

  • Volitelný NC otočný stůl: 0,0001°

  • Opakovatelnost polohování palety: ≤4 µm

• Vřeteno (dvě konfigurace)

  • Vřeteno s vysokým točivým momentem 12 000 ot./min

    • 30 kW / 30 min; 22 kW trvale

    • Max. točivý moment: 300 Nm

  • Vysokorychlostní vřeteno 18 000 ot./min

    • 35 kW / 30 min; 26 kW trvale

    • Max. točivý moment: 168 Nm

  • Rozsah otáček vřetena: 35–12 000 ot./min nebo 35–18 000 ot./min (v závislosti na verzi)

• ATC / zásobník nástrojů

  • Standardní zásobník: 40 nástrojů

  • Volitelně: 60 / 80 / 120 / 160 nástrojů

  • Uchycení nástroje: ISO BT40

  • Max. průměr nástroje: Ø95 mm

  • Max. průměr nástroje bez sousedních nástrojů: Ø150 mm

  • Max. délka nástroje: 420 mm

  • Doba mezi jednotlivými řezy: 2,7 s s nástroji <6 kg; 3,2 s s nástroji 6–12 kg

• Chladicí kapalina

  • Nádrž na chladicí kapalinu: 500 l

  • Standardní plošné chlazení

  • Chladicí jednotka vřetena součástí standardní výbavy

• Odvod třísek

  • Standard: spirálové dopravníky na obou stranách stolu

• Přesnost

  • Přesnost obousměrného polohování v osách X/Y/Z: 0,012 mm

  • Opakovatelnost v osách X/Y/Z v obou směrech: 0,008 mm

• Elektrické / pneumatické

  • Napětí (podle místa určení): 200 / 220 / 380 / 400 / 415 / 440 / 460 / 480 V

  • Frekvence: 50/60 Hz

  • Tlak vzduchu: 0,5–0,9 MPa

  • Standardní spotřeba vzduchu: 200 l/min

Doplňkové vybavení

• Možnosti chlazení vřetena (CTS): 0,8 MPa, 1,5 MPa, vysokotlaké 6,9 MPa

• Možnosti odvodu třísek: dopravník třísek s bočním vývodem, dopravník třísek se zadním vývodem

• Filtrace: různé systémy filtrace chladicí kapaliny a třísek
