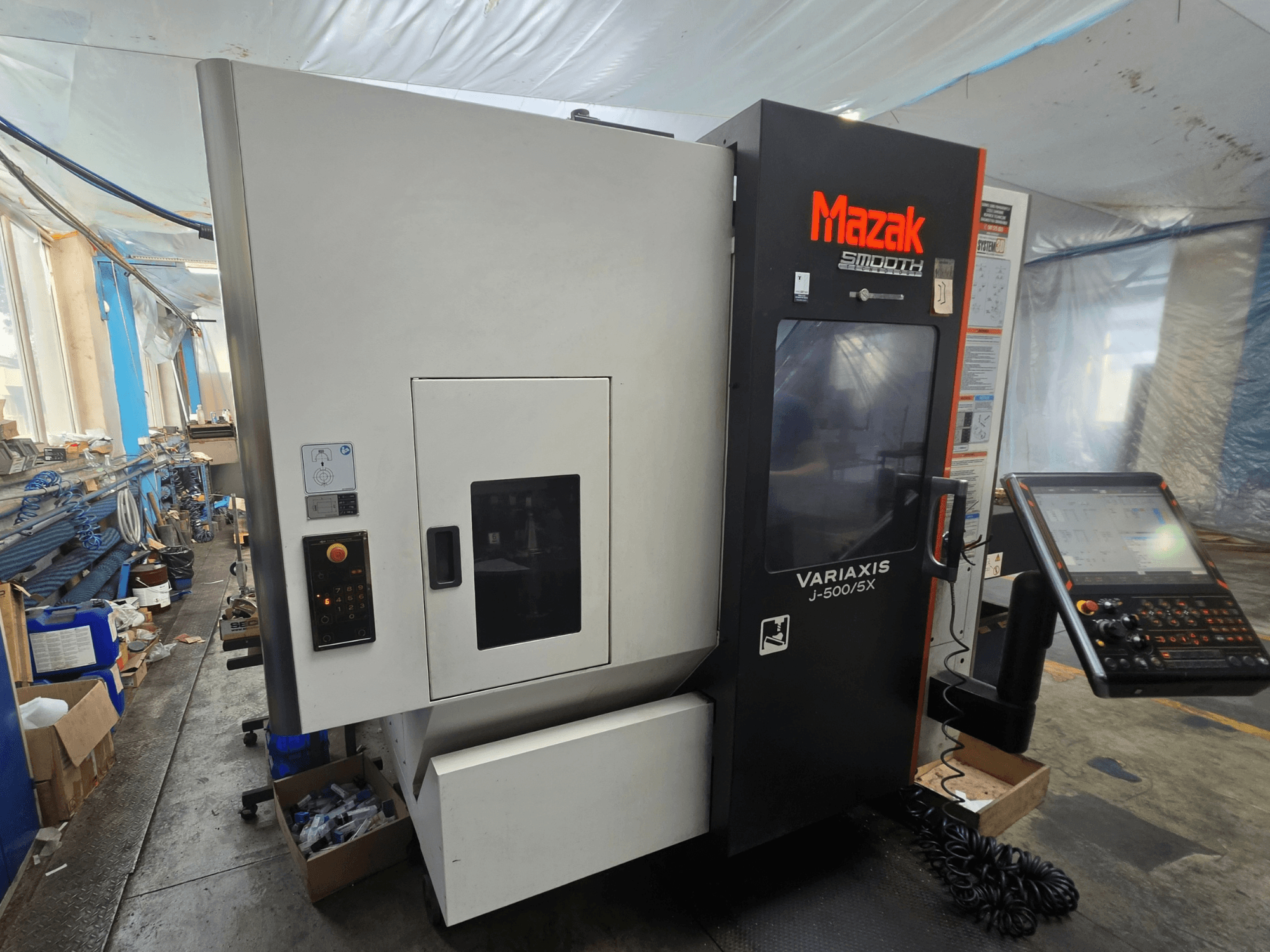

Mazak - VARIAXIS J-500/5XPL-MIL-MAZ-2018-00001

• Doba řezání („pouze řezání“): 14 396 h 54 min

• Pracovní kapacita a pojezdy

  • Maximální průměr obrobku: 500 mm; výška: 350 mm

  • Naklápění osy A: -120° až +30°; otáčení osy C: ±360°

  • Krok indexace os A/C: 0,0001°

  • Rychlopohyb X/Y/Z: 30 000 mm/min

  • Max. posuv při řezání v osách X/Y/Z: 30 000 mm/min

  • Doba indexování osy A: 0,6 s na 90°

  • Doba indexování osy C: 0,55 s na 90° / 1,05 s na 180°

  • Vodicí dráhy: Válečkové lineární vodicí dráhy

• Stůl a volné prostory

  • Naklápěcí/otočný stůl s osami A a C

  • Rozměry stolu: 500 × 400 mm

  • Stůl s T-drážkami (dle specifikace v konečné konfiguraci)

  • Vzdálenost od čela vřetena k povrchu stolu, stůl v horizontální poloze: 50–560 mm

  • Vzdálenost od čela vřetena ke stolu, stůl ve svislé poloze: 40–550 mm

• Vřeteno

  • Chladič vřetena; nádrž na chladicí olej vřetena: 16 l

  • Programovatelná orientace vřetena v krocích po 1°

• Měnič nástrojů a zásobník

  • ATC s funkcí obnovy; digitální displej zásobníku; externí ovládací panel zásobníku

  • Výběr nástroje: pevné adresy zásobníku s automatickým výběrem nejkratší trasy

  • Max. délka nástroje: 300 mm

  • Max. průměr nástroje při sousedních nástrojích: 90 mm; při prázdných sousedních pozicích: 130 mm

  • Doba cyklu „čip-čip“: 6,20 s

• Měření a sondování

  • Automatické měření délky nástroje a detekce zlomení nástroje

  • Funkce automatického měření délky nástroje G37

  • Systém absolutního polohování

  • Systém MAZA-CHECK

  • Příprava pro snímací hlavici RMP600

• Řízení chlazení a tepelné regulace

  • Vysokotlaké chlazení procházející nástrojem (~15 kgf/cm² ≈ 14,7 bar), průtok ~35 l/min

  • Nádrž na chladicí kapalinu: 300 L

  • Systém proplachování chladicí kapalinou

  • Chlazení kuličkových šroubů os X/Y/Z

• Řízení a software

  • Konverzační programování MAZATROL a programování EIA/ISO; simultánní 5osé řízení v EIA/ISO

  • Konstanta sklonu G00; plynulý restart; nakloněná rovina obrábění; posuv s inverzním časem

  • Rozšířené pracovní posuny: 300 párů; Variabilní makra: 600 proměnných

  • Programování v polárních souřadnicích; obráběcí cyklus Tornado

  • Vysokorychlostní obrábění a vyhlazování; Geometrická kompenzace pro rotační osy

  • Plynulé řízení rohů; Řízení proměnného zrychlení

  • Rozhraní: USB, LAN, paměťová karta SD

• Bezpečnost, kryt, shoda s normami

  • Kryt pokrývající celou pracovní plochu s horním krytem

  • Dveře pro obsluhu s bezpečnostním zámkem; osvětlení pracovní oblasti

  • Inteligentní bezpečnostní štít (ISS)

  • Označení CE

• Pomůcky pro automatizaci a obsluhu

  • Automatické zapnutí/vypnutí stroje a zahřívání

Doplňkové vybavení

• Odvod třísek s pásem a pravostranným zavěšením pro obrábění oceli

• Napájecí transformátor pro evropský trh

• Montážní sada stroje

• Polské návody a bezpečnostní štítky
