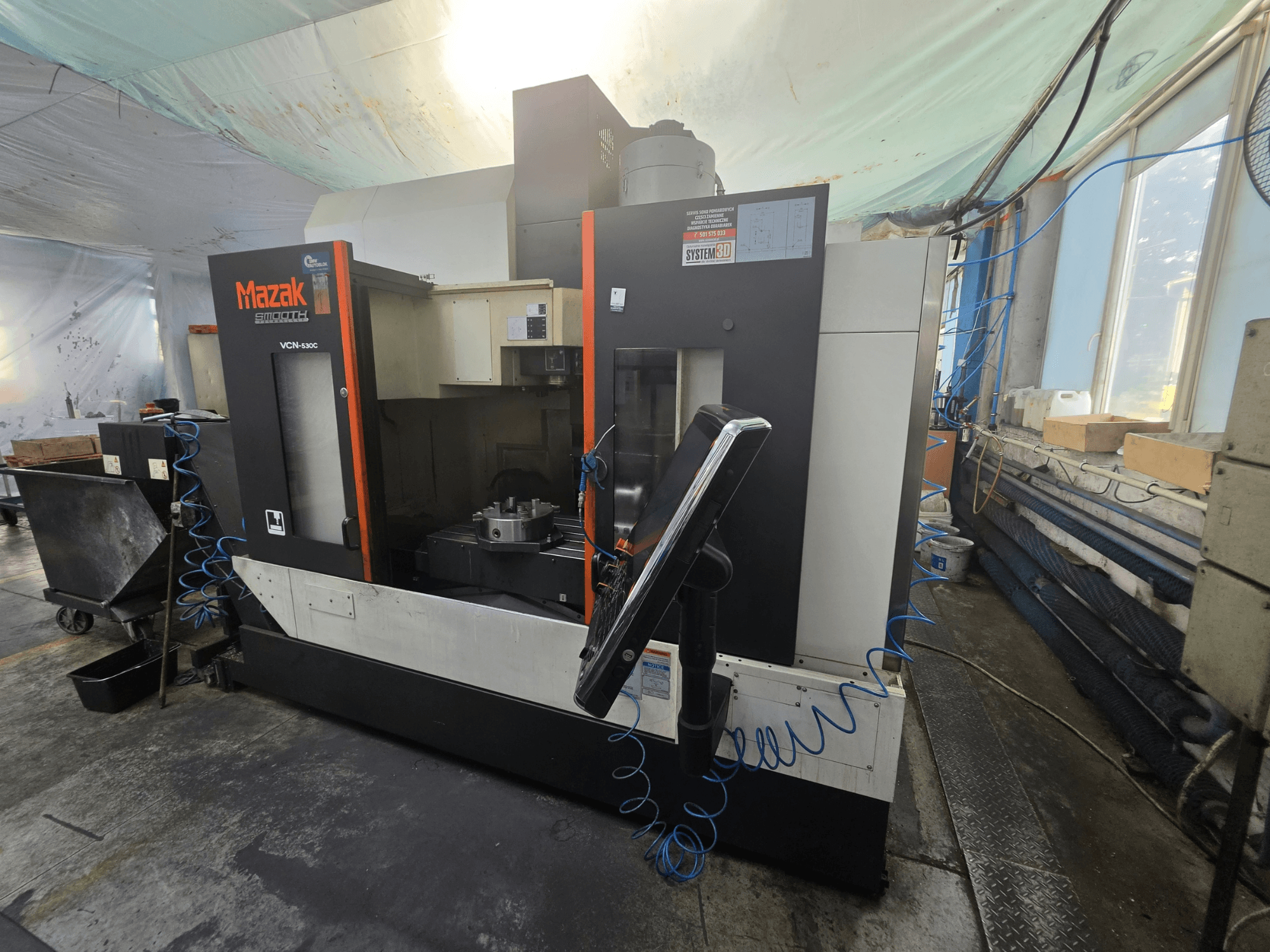

Mazak - VCN-530CPL-MIL-MAZ-2017-00001

• Provozní počítadlo (pouze řezání): 11 917 h

• Dráha pojezdu os (standardní VCN 530C):

  • Vzdálenost povrchu stolu od čela vřetena: 150–660 mm

  • Vzdálenost sloupu od středu vřetena: 586 mm

• Pracovní prostor / kapacity:

  • Max. délka obrobku: 1 300 mm

  • Max. šířka obrobku: 550 mm

  • Max. výška obrobku: 570 mm

  • Max. hmotnost obrobku: 1 200 kg

• Pracovní stůl:

  • Rozměry stolu: 1 300 × 550 mm

  • T-drážky: 5; šířka 18 mm; rozteč 100 mm

  • Poznámka: Nosnost stolu neodpovídá nosnosti otočného stolu

• Vřeteno:

  • Výkon motoru: 18,5 / 11 / 7,5 kW (v závislosti na režimu provozu)

• Nástroje / ATC:

  • Max. délka nástroje: 350 mm

  • Max. průměr nástroje: 80 mm (125 mm, pokud jsou sousední kapsy prázdné)

  • Výměna nástroje: 1,3 s

• Rychlosti posuvu:

  • Rychlopohyb X/Y/Z: 42 m/min

  • Řezný posuv: 1–42 000 mm/min

• Technické parametry / rozměry:

  • Objem nádrže na chladicí kapalinu: 250 l

  • Zastavěná plocha (přibližně): 2 880 × 3 102 mm

  • Výška stroje (přibližně): 2 807 mm

• Součástí výbavy stroje (výrobní balíček PD081):

  • Vzduchové ofukování obrobku

  • Vysokotlaké chlazení skrz vřeteno

  • Proplachování krytů stroje chladivem

  • Synchronní řezání závitů

  • Paměť CNC: maximální velikost programu 8 MB

  • Sklon G00 Optimalizace konstantního rychlopohybu

Doplňkové vybavení

• Čtvrtá osa:

  • otočný stůl Tsudakoma NC, model RNE-200L (Japonsko), s upínací deskou 250 mm

  • Příprava čtvrté osy na stroji

• Odvod třísek:

  • Vlevo umístěný kloubový pásový dopravník třísek Crowther

  • Příprava pro dopravník třísek na levé straně

• Snímání:

  • Snímač obrobku Renishaw OMP60

  • Příprava sondy OMP60 na stroji

• Odsávání:

  • Odsávací jednotka olejové mlhy Filtermist FX6002

• Ostatní:

  • Upínací systém

  • Pneumaticky poháněná stříkací pistole na chladicí kapalinu
