Mitutoyo - QVT1-X302PIL-C

2011

Prodáno

Máte další otázky? Kontaktujte nás!

Petr Strýček

+420 737 021 218

p.strycek@gindumac.com

Kontaktujte na WhatsApp

GINDUMAC
Produkty
Obráběcí stroje

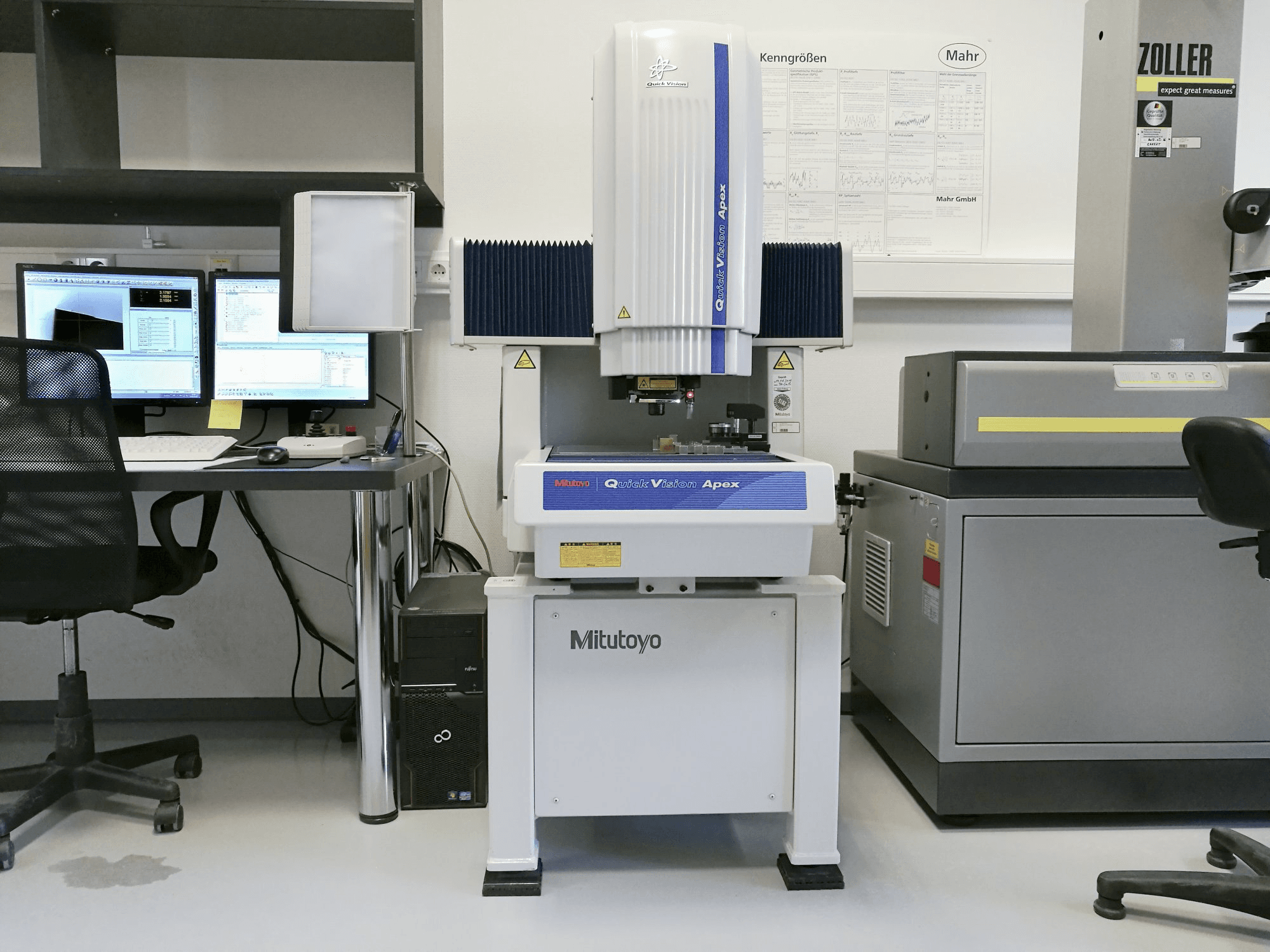

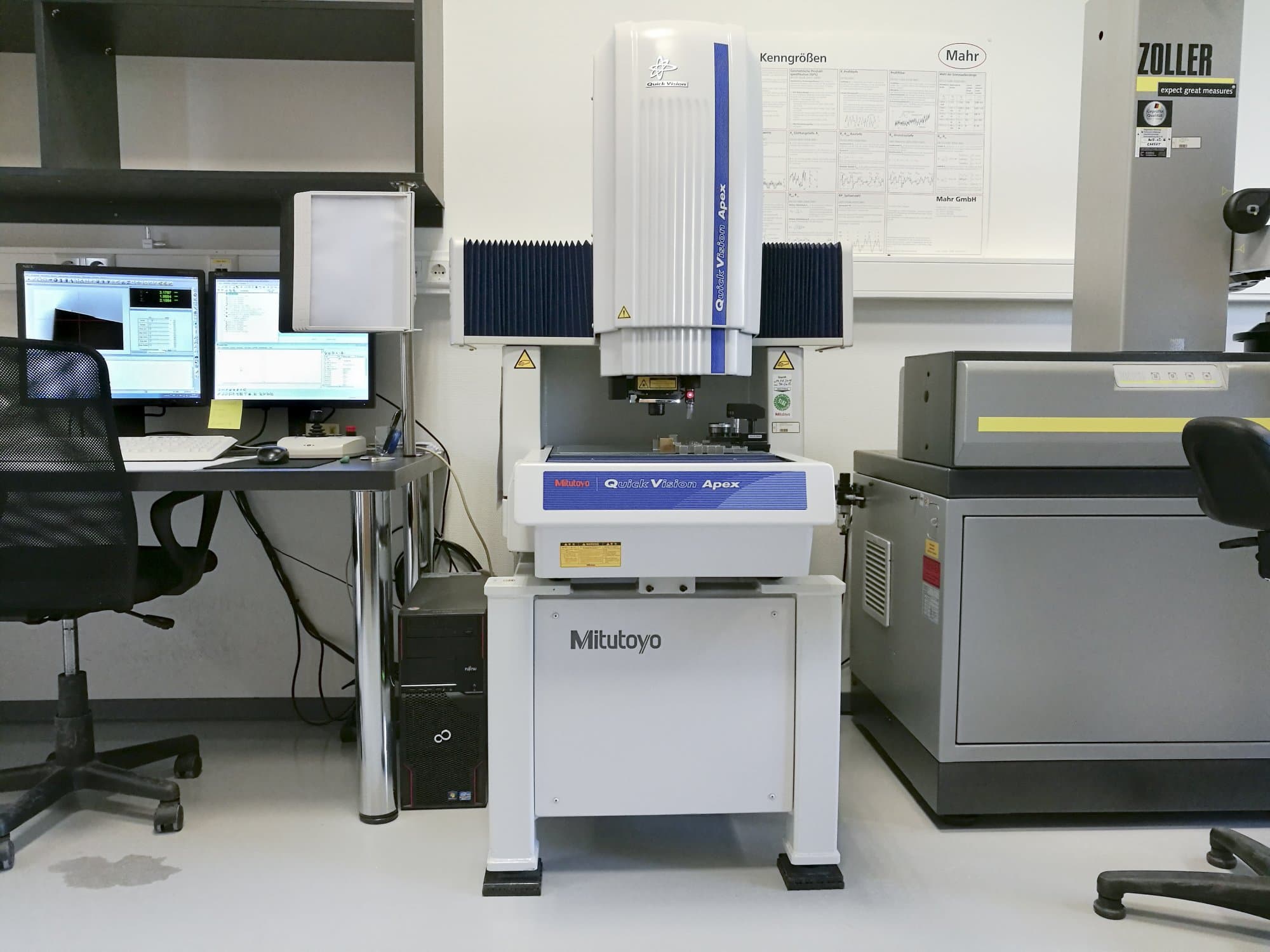

Měřící stroj Mitutoyo QVT1 X302PIL-C

Zobrazit v původním jazyce

Tento měřící stroj Mitutoyo QVT1-X302PIL-C od roku 2011 má provozní záznam pouze 750 hodin. Ve vynikajícím stavu díky nízké opotřebení je stroj provozován řídicí jednotkou MiCat QVPAK (verze 11.101), která obsahuje také dálkové ovládání. Kromě toho je k dispozici několik kusů dodatečného vybavení: čočka 02AKT300 HR2,5x; objektiv 02AKT250 HR1x; soupravu sondy Renishaw TP 200; dvě upínací konzoly a software QVPAK.

Přehled

Výrobce: Mitutoyo
rok: 2011
MODEL: QVT1-X302PIL-C
výrobních hodin: 750
typ aplikace: Měření
Země umístění: Německo
Typ stroje: Měřící stroje
dostupnost: Prodáno
řídicí jednotka značky: Mitutoyo
GINDUMAC ID: DE-MEA-MIT-2011-00001

Technické informace

Všeobecné údaje

Šířka: 859 mm
Hloubka měření: 951 mm
Výška měření: 1609 mm
Hmotnost stroje: 360 kg

Řídící jednotka

Výrobce: MiCat
Model: QVPAK
Uvolnění: 11.101
Dálkové ovládání: Ano

Hlavní jednotka

Fotoaparát: Vysoce citlivá CCD kamera B & W
Osvětlení: Surface-White LED, Contour-White LED, Programmable Ring Light-White LED
Rozlišení: 0.0001 mm

Pojezdy os

Osa X Pojezdy os: 300 mm
Osa X Pracovní podávání: 300 mm/s
Osa X Největší chyba měření: -0.761 µm
Osa X Přesnost: E1x1-(1.5+3L/1000) µm
Osy Y Pojezdy os: 200 mm
Osy Y Pracovní podávání: 300 mm/s
Osy Y Největší chyba měření: 0.488 µm
Osy Y Přesnost: E1y2-(1.5+3L/1000) µm
Osa Z Pojezdy os: 200 mm
Osa Z Pracovní podávání: 300 mm/s
Osa Z Největší chyba měření: -0.982 µm
Osa Z Přesnost: E1z3-(1.5+4L/1000) µm
Rovina X-Y (Diagonal_1) Největší chyba měření: 1078 µm
Rovina X-Y (Diagonal_1) Přesnost: E2xy4-(2+4L/1000) µm
X-Y-rovina (diagonální_2) Největší chyba měření: 1326 µm
X-Y-rovina (diagonální_2) Přesnost: E2xy5-(2+4L/1000) µm

Obrobek

Obrobek Z: 200 mm
Hmotnost obrobku: 20 kg

Stůl

Vnější délka: 399 mm
Vnější šířka: 271 mm

Média

Hlavní elektronické připojení: 230 V / 50 Hz

Další vybavení

- Software QVPAK
- 1x objektiv 02AKT300 HR2,5x
- 1x objektiv 02AKT250 HR1x
- 1x sonda Renishaw TP 200 pro sondu
- 2x upevňovací konzola

*Mezi uvedenými údaji a skutečnými hodnotami mohou být rozdíly, to by měl potvrdit obchodní zástupce.
