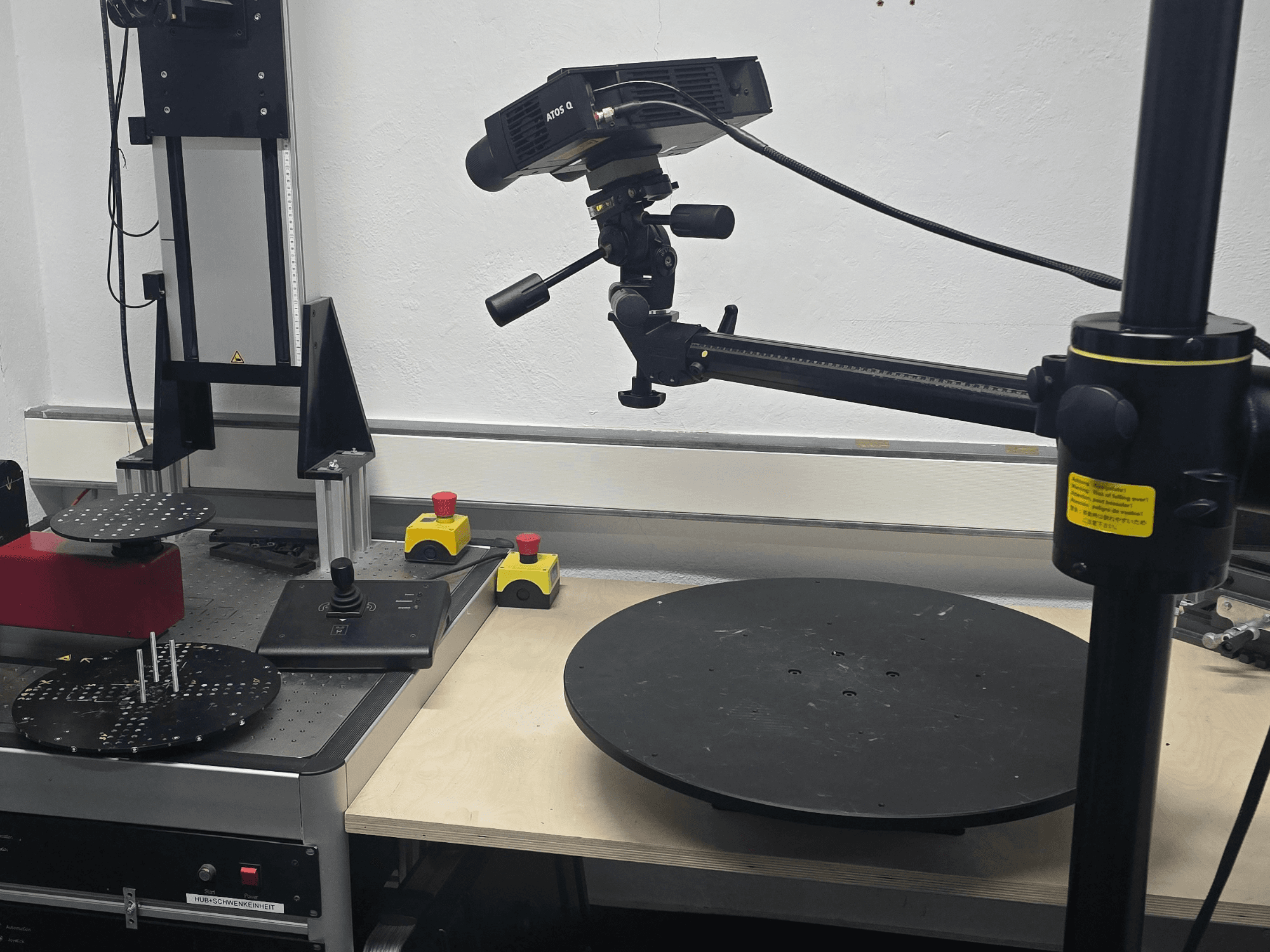

ZEISS - ATOS Q 12MDE-MEA-ZEI-2022-00002

- Rozlišení kamery: 2 kamery CMOS s rozlišením 12 megapixelů (4112 × 3008 pixelů)

- Provozní/pracovní doba: 1 529 h (celková pracovní doba / doba do generální opravy)

- Měřicí objemy (MV) a specifikace:

* MV50: 50 × 35 × 20 mm; rozteč bodů (12M): 0,012 mm; měřicí vzdálenost: 490 mm; Ohnisková vzdálenost objektivu kamery: 90 mm; Ohnisková vzdálenost objektivu projektoru: 60 mm; Referenční body: Ø 0,4 mm; Kalibrační objekt: CP40/MV60

* MV100: 100 × 70 × 60 mm; rozteč bodů (12M): 0,029 mm; měřicí vzdálenost: 490 mm; Ohnisková vzdálenost objektivu kamery: 50 mm; Ohnisková vzdálenost objektivu projektoru: 27 mm; Referenční body: Ø 0,8 mm; Kalibrační objekt: CP40/MV100

* MV170: 170 × 130 × 130 mm; rozteč bodů (12M): 0,044 mm; měřicí vzdálenost: 490 mm; Ohnisková vzdálenost objektivu kamery: 35 mm; Ohnisková vzdálenost objektivu projektoru: 20 mm; Referenční body: Ø 0,8 mm; Kalibrační objekt: CP40/MV170

* MV270: 270 x 200 x 200 mm; rozteč bodů (12M): 0,064 mm; měřicí vzdálenost: 490 mm; Ohnisková vzdálenost objektivu kamery: 25 mm; Ohnisková vzdálenost objektivu projektoru: 14 mm; Referenční body: Ø 1,5 mm; Kalibrační objekt: CP40/MV320

* MV350: 350 × 260 × 260 mm; rozteč bodů (12M): 0,091 mm; měřicí vzdálenost: 490 mm; Ohnisková vzdálenost objektivu kamery: 16 mm; Ohnisková vzdálenost objektivu projektoru: 10 mm; Referenční body: Ø 1,5 mm; Kalibrační objekt: CP40/MV320

* MV500: 500 x 370 x 320 mm; Rozteč bodů (12M): 0,124 mm; Měřicí vzdálenost: 490 mm; Ohnisková vzdálenost objektivu kamery: 12 mm; Ohnisková vzdálenost objektivu projektoru: 6 mm; Referenční body: Ø 3,0 mm; Kalibrační objekt: CP40/MV560

- Skutečné provozní teploty systému (obrazovka stavu):

* temp0 Monoboard: 44,0 °C

* temp1 dřevo: 25,5 °C

* temp2 Vzduch: 21,7 °C

* temp3 LED: 36,0 °C

* temp4 Frame-P: 27,8 °C

* temp5 DMD-P: 29,4 °C

* temp6 Objektiv: 29,7 °C

- Otáčky ventilátorů: Elektronický ventilátor: 4237 ot./min; Ventilátor lampy: 4359 ot./min

- Orientace systému: sklon: 14,9°; náklon: -3,7°

- Nosnost otočného stolu: max. 150 kg (nebo max. 40 kg v závislosti na konfiguraci nastavení)

- Nosnost jednotky pro naklápění a otáčení: max. 5 kg

- Specifikace mobilní pracovní stanice (notebook Dell Precision 7760): 17" displej, 64bitový osmijádrový procesor Intel 2,6 GHz, 64 GB RAM, grafická karta NVIDIA Quadro OpenGL, 1 TB SSD, vstupy a výstupy: Wi-Fi, LAN, 3x USB 3.2 / Thunderbolt 4

- Součástí balení je příslušenství a vybavení: stativ, 4 měřicí pole (MV50, MV100, MV270, MV500) s kalibračními deskami, otočná/posuvná jednotka se zvedákem, otočný stůl s 19" řídicí jednotkou, mobilní ovladač, převodní box s kartou pro zpracování obrazu (z optického vlákna na Thunderbolt 3), Přepravní kufr, napájecí zdroj, softwarová licence na bázi hardwarového klíče
