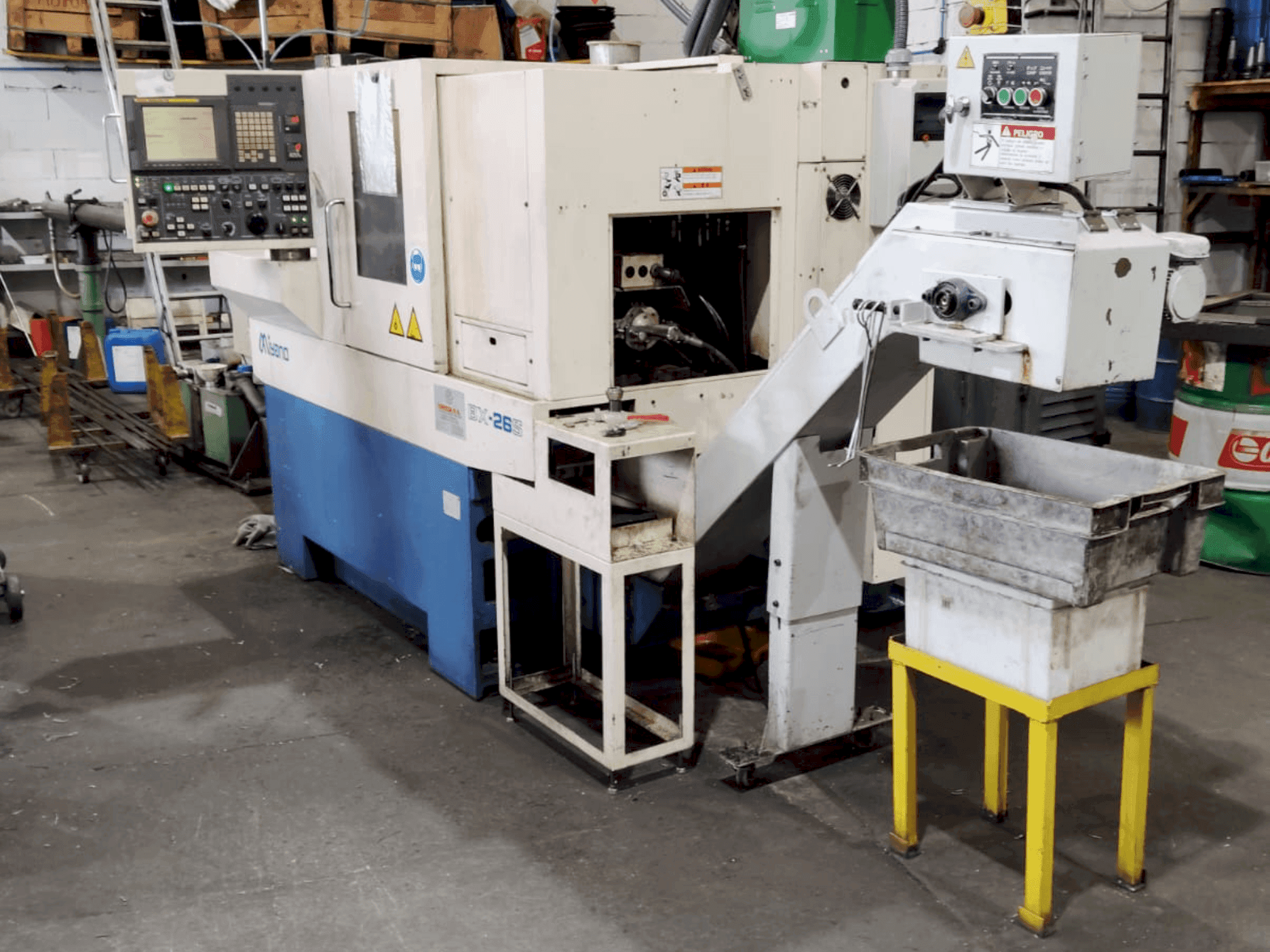

Miyano - BX-26SES-TUR-MIY-2010-00001

Výhody stroje

Technické výhody stroje

• Maximální průměr polotovaru: Ø26 mm (Ø20 mm pro bx-20s)
• Maximální pracovní délka: 330 mm
• Typ postele: plochá

Informace navíc

Revolverová hlava Typ revolverové hlavy: Lineární Celkový počet nástrojů: 18 Rotační nástroje (suport 1 / suport 2): 6 / 4 Ploché nástroje (suport 1 / suport 2): 4 / 4 Velikost nástroje: Suport č. 1: Ø16 mm Suport č. 2: Ø16 mm Vrtání závitu (L-SP / SP): M8 Vrtání (L-SP): Ø12 mm Typ objímky vstřikovací jednotky: AR-16 Objímka sklíčidla: AR-16 Upínací síla Přítlačná síla (Z1 / Z2 L-SP a R-SP): 3325 N Ostatní osy: 1847 N Pohyb Posuvy suportu č. 1: X1: 135 mm Y1: 260 mm Z1: 70 mm Posuvy suportu č. 2: X2: 215 mm Y2: 75 mm Z2: 180 mm Objemy nádrží na médium: Hydraulický systém: 10 l Chladicí kapalina: 140 l Elektrické specifikace: Výkon zdroje napájení: 20 kVA Napětí: AC200/220V Frekvence: 50/60 Hz Požadovaný tlak vzduchu: 0,5 MPa Pojistka: 40 A Řídicí jednotka Numerické řízení (NC): FANUC 18i-TB Řízené osy: 6 os (X1, Z1, Y1, C1, X2, Z2, Y2, C2) Simultánní interpolace: 4 osy Příkazy: G00, G01, G02/G03, G32, G04, G98/G99 Speciální funkce: Kompenzace nástroje, opakující se cykly, makro programování, kompenzace vůle Displej: 9,5" CRT Ovládací panel: Plochá klávesnice Vstup/výstup: RS-232-C Elektromotory: Vřetena (L-SP / R-SP): 3,7 / 2,2 kW Suporty (X1, Y1, Z1, Y2, X2, Z2): 0,5 – 0,75 kW Rotující nástroj: 0,5 kW Hydraulický motor: 0,75 kW Čerpadlo chladicí kapaliny: 0,2 kW Vysokotlaké čerpadlo chladicí kapaliny: 0,821 / 1,349 kW
