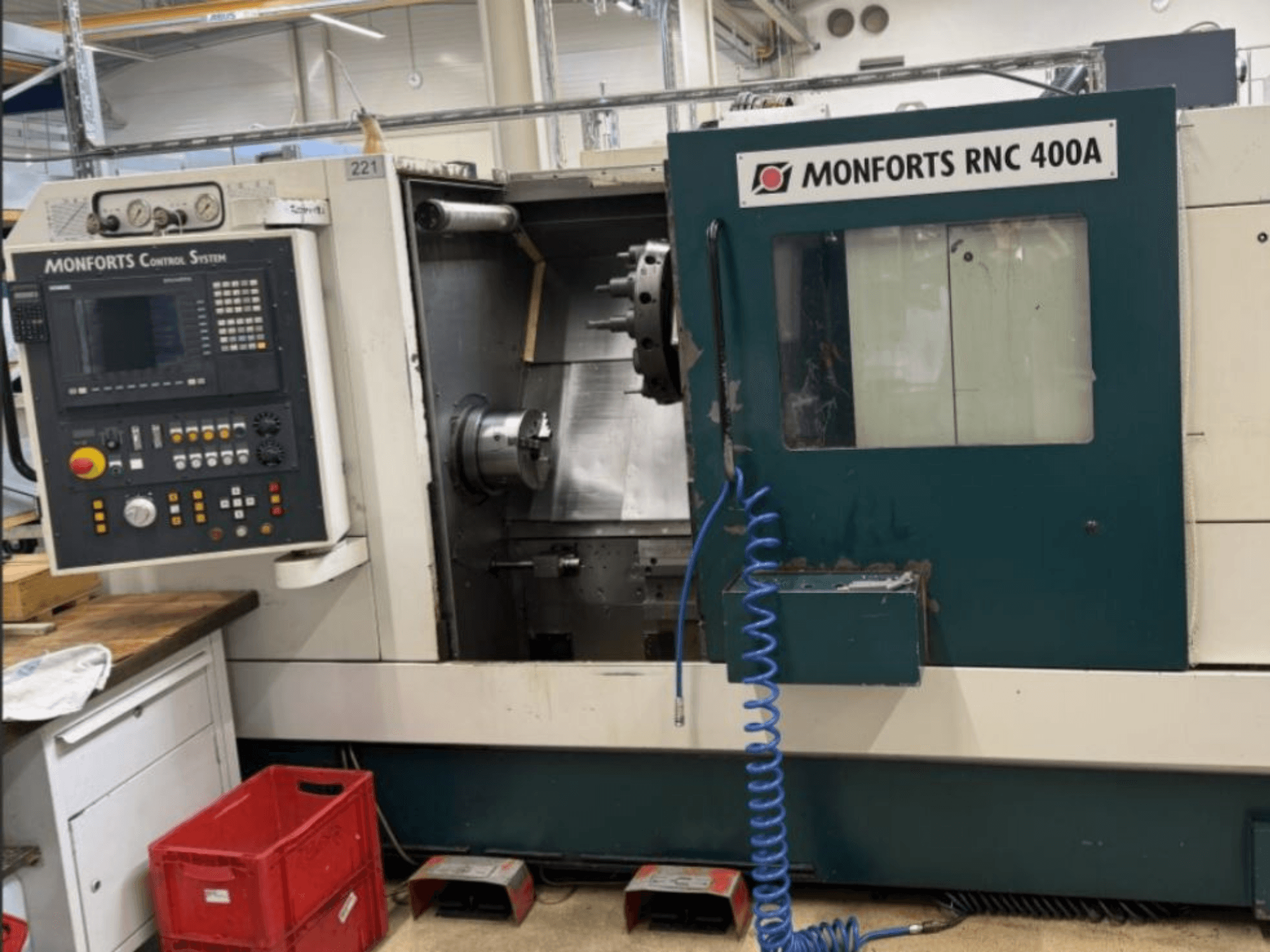

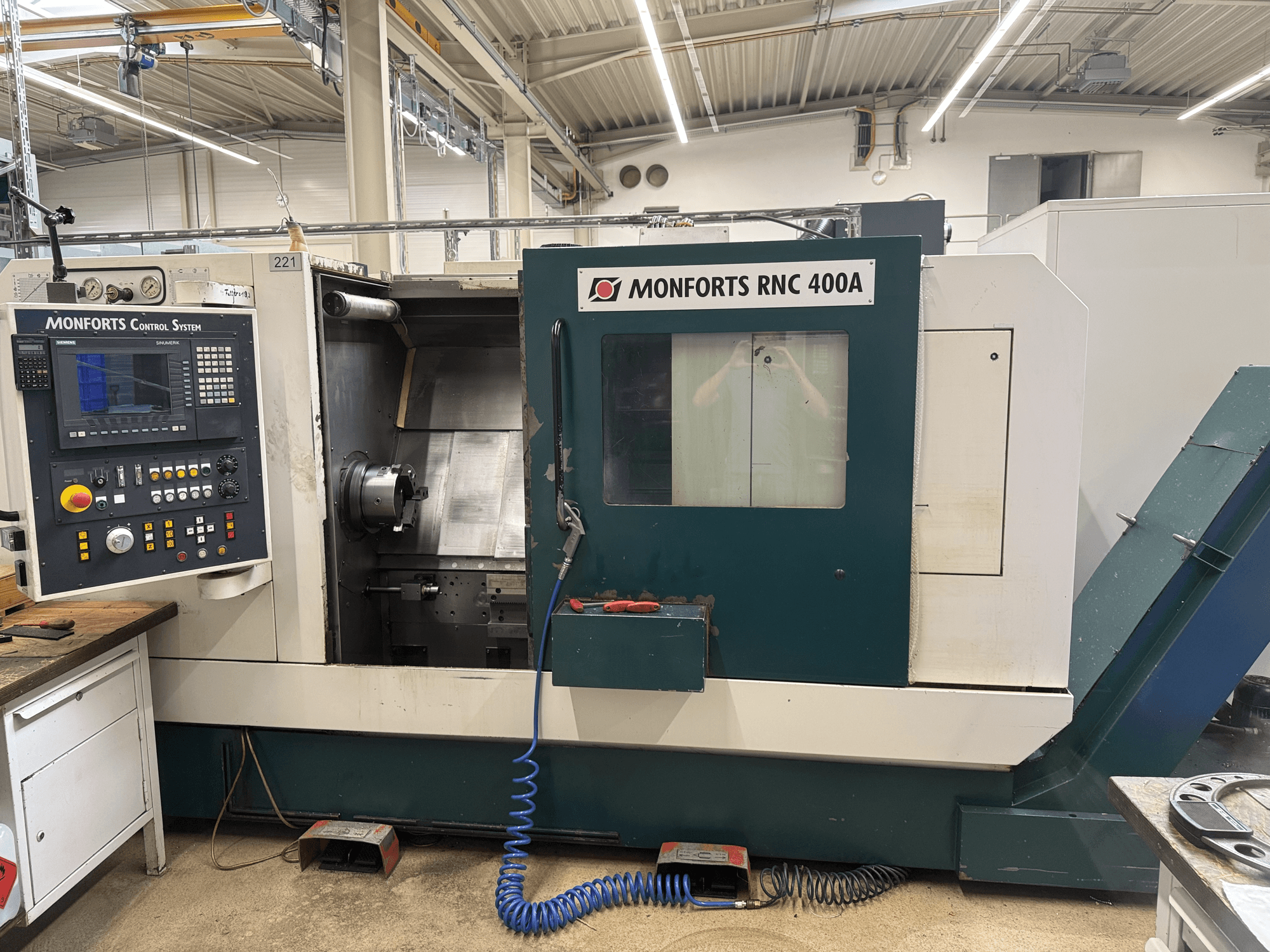

Monforts - RNC 400 ADE-TUR-MON-2001-00002

Rozsah pohybu nad ložem: 410 mm

Rozchod nad radiálním sanem: 280 mm

Délka soustružení: 600 mm

Průměr ložiska vřetena: 130 mm

Čelo vřetena: DIN 55026 A6

Kapacita tyčí/vnitřní průměr: 65 mm

Hlavní pohon: třífázový indukční motor (100 % ED/40 % ED), 20,5/30 kW

Max. točivý moment: 500 Nm

Pohon posuvu: Třífázové servopohony s elektronickým bezpečnostním monitorováním

Rychlopohyb (X/Z): 24/24 m/min

Posuvná síla (X/Z): 7,2/10,7 kN

Koník: Na samostatném vedení, ruční upínání, pojezd 900 mm, zdvih vřetena 90 mm, síla 12 000 N

Nástrojová revolverová hlava: 12-pozicová disková revolverová hlava, DIN 69880 / VDI 3425/2, průměr hřídele 40 mm (VDI 40), směrová logika a polohování pomocí rovinného ozubeného kola

Hydraulika: Centrální přívod oleje pod tlakem pro hydrostatiku a upínání; hydraulické duté upínací zařízení (max. 65 mm)

Chladicí systém: nádrž 310 l, 3 bary, 40 l/min

Ovládání a funkce: 256 kB paměti (rozšiřitelné na 1,5 MB), programování podle normy DIN 66025, 2D/3D simulace, sériové rozhraní RS-232C, kompenzace nástrojů (až 600 nástrojů), konstantní řezná rychlost, řezání závitů/závitování

Konstrukce: šikmá lože 60°, svařovaná ocelová konstrukce na železobetonovém podstavci s 3bodovou oporou; hydrostatické vedení (osa X)

Nastavení měření nástroje

Rozhraní pro dopravník třísek (pouze rozhraní)

Napájení: 3x400 V (+10 %), 50 Hz, celkový připojený výkon 20,5 kW (41 kVA)

VOLITELNÉ: úchyty, příruby a redukční trubky

Koník lze polohovat pouze ručně, zatímco zdvih vřetena je programovatelný.

Vzdálenost mezi čelem sklíčidla a maximální délkou soustružení je cca 610 mm.

Vzdálenost mezi čelem sklíčidla a vysunutou špičkou vřetena je cca 1000 mm.

Vzdálenost mezi čelem sklíčidla a zasunutým koníkem bez hrotu vřetena je cca 1160 mm.
