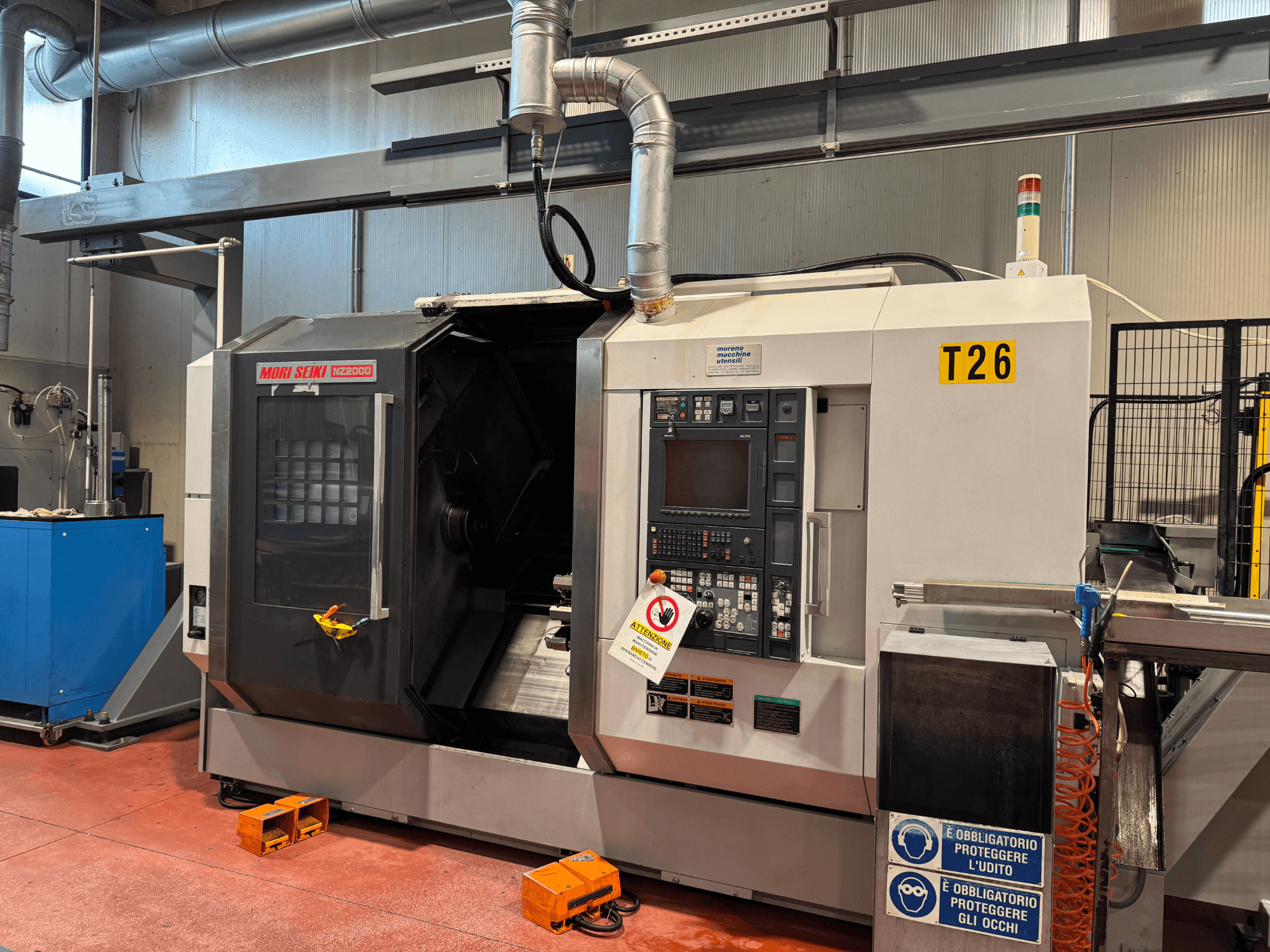

MORI SEIKI - NZ-2000/T2/Y2 IT-TUR-MOR-2008-00001

• Řízení/NC

  • Řídicí jednotka: MORI SEIKI MSX-701

  • NC systém: MAPPS 3); verze MAPPS: 3

  • Software/funkce: Počet uložených programů: 250; Uživatelská paměť: 50 MB; Páry posunů nástrojů: 99; Uživatelské makroproměnné: 600

  • Jazyky: NC a obrazovky MAPPS v italštině

• Elektrické napájení/cílová stanice

  • Napětí: 380-480 V; Frekvence: 50 Hz; Cílová stanice: Evropa

• Konfigurace stroje

  • Délka lože: 800 mm

  • Osa C na obou vřetenech

  • 2 revolvery s osami X-Y-Z

  • Obě revolvery jsou původně vybaveny živými nástroji

  • Spodní revolverová věž s živým nástrojem v současné době NEFUNGUJE (funkce soustružení v pořádku)

  • Vhodné pro komplexní víceprocesní soustružení a frézování

• Vřetena

  • Hlavní vřeteno (vřeteno 1)

    • Průměr průchozího otvoru: 73 mm

    • Typ sklíčidla: Duté sklíčidlo 8"; průchozí otvor sklíčidla: 65 mm; výrobce sklíčidla: VÝROBCE: KITAGAWA

    • Osa C: Orientace vřetena: Včetně; Orientace vřetena: Vřeteno je orientováno na šířku: Včetně (bez aretace); brzda osy C: Včetně

  • Vedlejší vřeteno (vřeteno 2)

    • Výkon: 25/22 kW; Otáčky: 5 000 ot/min.

    • Průměr průchozího otvoru: 73 mm

    • Typ sklíčidla: Duté sklíčidlo 8"; Průchozí otvor sklíčidla: 65 mm; Výrobce sklíčidla: KITAGAWA

    • Osa C: Orientace vřetena: Včetně; Orientace vřetena: Vřeteno je orientováno na šířku: Včetně (bez aretace); brzda osy C: Včetně

• Pohyby osy

  • B: 810 mm

  • Max. vzdálenost mezi čely vřetena: 1,5 m: 1 130 mm

• Revolvery

  • Revolver 1: osy X-Y-Z; 16 stanic; včetně funkce frézování; otáčky rotačního nástroje: 6 000 ot/min; upevnění nástroje: Šrouby

  • Věž 2: osy X-Y-Z; 16 stanic; funkce frézování je přítomna, ale NEfunguje; otáčky rotačního nástroje: 6 000 ot/min; upevnění nástroje: Pomocí šroubů

  • Maximální délky nástrojů směrem dozadu: 155 mm (horní věž), 100 mm (dolní věž)

• Přednastavení nástroje

  • Přednastavení nástroje ve stroji vřetena 1: (odnímatelný)

  • Přednastavení nástroje ve stroji vřetena 2: (odnímatelný)

• Chladicí kapalina/čip (integrovaný ve stroji)

  • Vysokotlaký chladicí systém: 635 W / 1040 W

  • Coolant type: ve vodě rozpustný

  • Vzduchové ofukování skrz vřeteno: Včetně

  • Směr odvádění třísek: Vpravo

• Rozhraní

  • Rozhraní tyčového podavače: Včetně (specifikace vícenásobného tyčového podavače; LNS)

  • Rozhraní robota: Včetně

• Jazyky/dokumentace

  • Příručky: Italština

  • Dokumentace: italština: Prohlášení o shodě; certifikát CE

• Důležitá poznámka

  • U obou strojů je vadná funkce motorického ovládání spodní revolverové hlavy. Věž T2 je v současné době použitelná pouze pro soustružnické operace.

Další vybavení

• Automatizace/manipulace

  • Nakládací portál RR Robotica (součástí dodávky)

  • Nakládací palety (součástí dodávky)

  • Nakladač obrobku (strana vřetena 2)

  • Vyhazovač obrobků

  • Dopravník pro vykládání obrobků

  • Přijímač dílů

  • Vlastní poklop horních dveří pro portálové nakládání/vykládání (neoriginální)

• Periferní zařízení pro třísky/chladicí kapalinu

  • Vlečný dopravník třísek

  • Nádrž na chladicí kapalinu s mycími čerpadly

  • Přídavné neoriginální vysokotlaké čerpadlo 20 barů

• Obráběcí držáky a nástroje

  • Hlavní vřeteno a sklíčidla vedlejšího vřetena v ceně (KITAGAWA 8" duté)

  • Pevné držáky nástrojů: celkem 8 (4 horní + 4 dolní)

  • Poháněné držáky nástrojů: 2 axiální, 2 radiální

• Elektrické/ostatní

  • Externí transformátor stroje

  • Světelná signalizační věž: 3stupňová (červená / mléčně bílá / zelená)

  • Dvojitý nožní spínač sklíčidla
