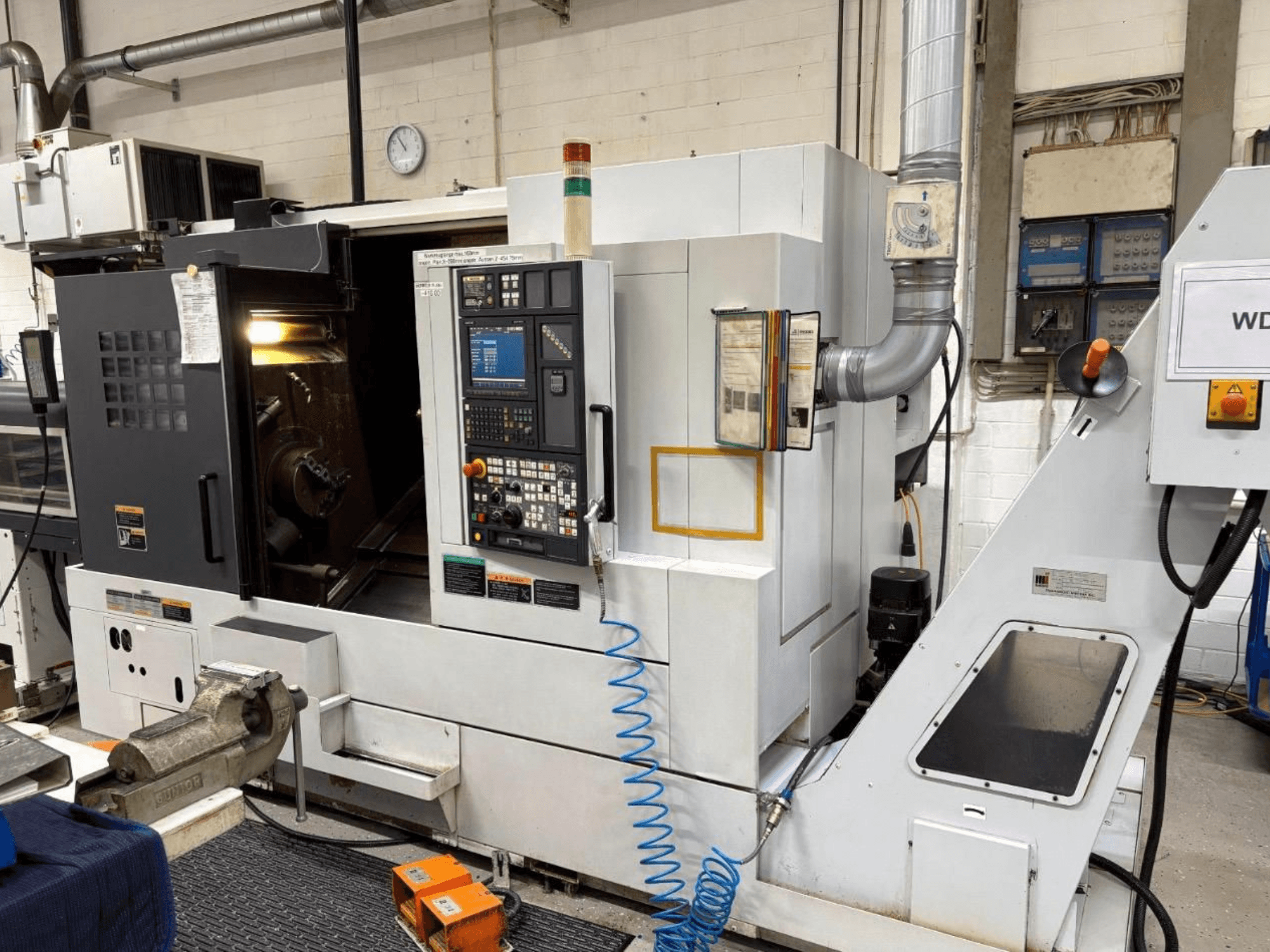

MORI SEIKI - NL 2500 SYES-TUR-MOR-2009-00002

• Rychlá rychlost pojezdu:

  • X: 30 m/min

  • Z: 30 m/min

  • Y: 10 m/min

• Hlavní vřeteno:

  • Vřeteno: čelo vřetena: A2-8

  • Maximální kapacita tyče: 80 mm

  • Sklíčidlo: Kitagawa B-210, Ø250 mm

  • Osa C: Vřeteno s vřetenem: C: 360° polohování

• Dílčí vřeteno:

  • Vřeteno: čelo vřetena: A2-6

  • Výkon integrovaného motoru: 15 kW

  • Sklíčidlo: Kitagawa B-208, Ø210 mm

  • Osa C: C: 360° polohování

  • Možnost přenosu dílů: Ano

• Frézovací/poháněné nástroje:

  • Kapacita revolveru: 12 stanic

  • Počet stanic pro poháněné nástroje: 12

  • Výkon motoru poháněného nástroje: 5,5 kW

  • Maximální otáčky poháněného nástroje: 6 000 ot/min.

  • Přímý pohon nástrojů, frézování s živým nástrojem, obrábění mimo středění

• Revolver a nástroje:

  • Doba indexace revolveru: 0,2 s.

  • Automatické odměřování nástroje: 0,5 m: Dvě měřicí ramena Renishaw

• Mechanická konstrukce:

  • Vodicí dráhy: Dráhy: Tvrzené skříňové dráhy (prizmatické) na všech osách.

  • Pohon vřetena: Vřeteno: vestavěné integrované motory

  • Převodovka: Přímý pohon (bez řemenů/převodovek)

  • Počáteční točivý moment: 640 Nm

• CNC řízení:

  • Řízení: 1: Mori Seiki MAPPS IV

  • Konverzační programování, sledování zatížení, sledování opotřebení/spotřeby nástrojů.

• Chlazení a mazání:

  • Chladič oleje hlavního vřetena: Daikin

  • Chladič oleje pod vřetenem: Daikin: Daikin

• Připojení:

  • USB, PCMCIA, RS-232

  • Rozhraní tyčového podavače: Včetně

• Schopnosti obrábění:

  • Současné soustružení a frézování

  • Obrábění v ose Y

  • Interpolace polárních souřadnic

  • Vrtání a závitování mimo střed

  • Obrábění zepředu a zezadu s pomocným vřetenem

  • Kompletní obrábění obrobku v jediném nastavení

  • Komplexní víceosé obrábění

• Typické aplikace:

  • Přesné soustružené součásti

  • Letecké díly

  • Automobilové součásti

  • Hydraulické součásti

  • Zdravotnické součásti

  • Obecné přesné strojírenství

Další zařízení

• Automatický podavač tyčí LNS, kapacita 1,5 m

• Automatický zachycovač dílů

• Dopravník třísek: Boční závěsný pásový systém

• Nezávislé nožní pedály sklíčidla (hlavní a vedlejší vřeteno)

• Elektrický transformátor

• Balíček dokumentace:

  • Návod k obsluze

  • Příručka pro programování

  • Seznam dílů

  • Elektrická schémata

• Držáky nástrojů: Součástí dodávky jsou statické a poháněné držáky nástrojů
