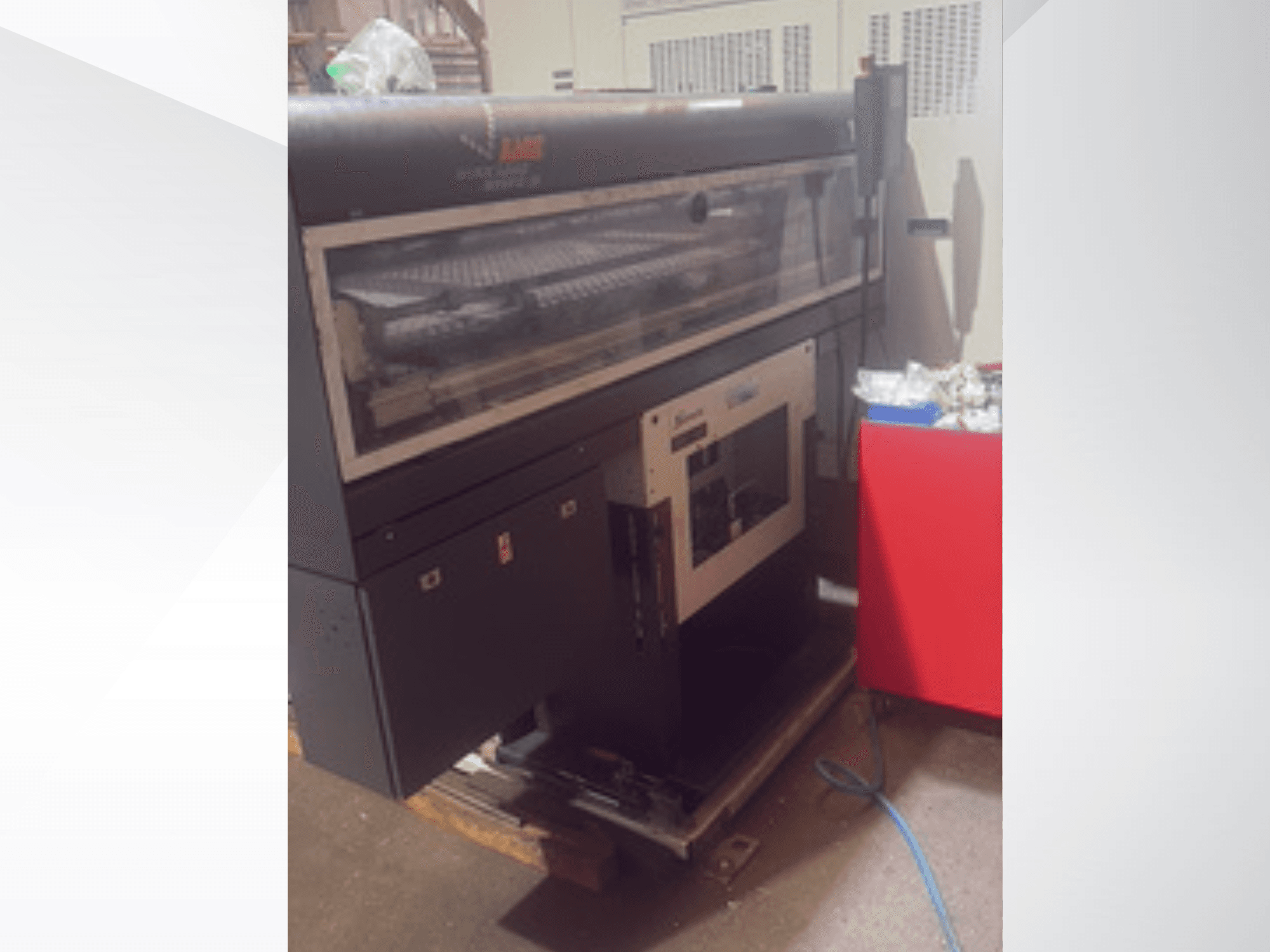

CMZ - TTL66ES-TUR-CMZ-2025-00001

• Obecné informace

  • Maximální průměr otáčení: 800 mm

  • Maximální průměr soustružení: 515 mm

  • Vzdálenost mezi hroty vřeten: 614 mm

  • Instalovaný výkon: 35,5 kVA

  • Objemy nádrží: chladicí kapalina 510 l, mazací olej 18 l, hydraulický olej 100 l

• Pojezdy os

  • Horní revolverová hlava (T1): X1 240 mm, Z1 800 mm, Y1 ±45 mm

  • Spodní revolverová hlava (T2): X2 240 mm, Z2 800 mm, Y2 ±45 mm

  • Osy pomocného vřetena: X3 +120/-120 mm, Z3 580 mm

• Rychlosti rychlopohybu

  • Osy X: 30 m/min

  • Osy Z: 30 m/min

  • Osy Y: 20 m/min

• Zrychlení os

  • Všechny lineární osy: 1 G (9,8 m/s²)

• Hlavní vřeteno

  • Typ: Integrovaný vestavěný motor

  • Velikost upínacího pouzdra: 210 mm

  • Hrot vřetena: ASA A2-6

  • Průměr tyče: 66 mm

  • Vrtání vřetena: 72,5 mm

  • Vnitřní průměr tažné trubky: 66 mm

  • Vnější průměr ložiska: 170 mm

  • Výkon (max. / S3 25 % / S1): 35,5 / 28,3 / 23,5 kW

  • Točivý moment (max. / S3 25 % / S1): 205 / 180 / 150 Nm

• Pomocné vřeteno

  • Maximální otáčky: 4 000 ot./min

  • Průměr tyče: 66 mm

  • Vrtání vřetena: 72,5 mm

  • Vnitřní průměr tažné trubky: 66 mm

  • Vnější průměr ložiska: 170 mm

  • Zdvih X3: ±120 mm

  • Zdvih osy Z3: 580 mm

  • Výkon (max. / S3 25 % / S1): 35,5 / 28,3 / 23,5 kW

  • Točivý moment (max. / S3 25 % / S1): 205 / 180 / 150 Nm

• Revolverové hlavy (horní a dolní)

  • Počet stanic: 24

  • Pozice poháněných nástrojů: 12

  • Rozměry nástroje: 20×20 mm / 25×25 mm

  • Doba indexování: 0,1 s

  • Upínací síla: 3 200 kgf

  • Průměr spojky Curvic: 150 mm

• Pohyblivé nástroje

  • Typ motoru: Vestavěný synchronní motor

  • Maximální otáčky: 12 000 ot./min

  • Výkon (max. / S1): 14 / 10 kW

  • Max. točivý moment (Max / S1): 42 / 32 Nm

  • Chlazení: Plné olejové chlazení

  • Standardní rozhraní pro nástroje: NT-55

• Konstrukce

  • Odolná šikmá lože z litiny GG-25 s úhlem 60°, optimalizovaná metodou FEA

  • Hmotnost lože: 4 450 kg

  • Lineární válečková vedení NSK a předepnuté kuličkové šrouby

  • 8 vestavěných motorů chlazených olejem

  • Tepelně stabilní konstrukce s vřeteny v úhlu 90° k rovině X–Z

• Řízení chlazení a tepelné regulace

  • Výkon olejového chladiče: 5 000 W

  • Standardní čerpadlo chladicí kapaliny: 6 bar / 60 l/min

  • Objem nádrže na chladicí kapalinu: 510 l

  • Chlazení olejem pro obě vřetena, všechny vestavěné motory os X/Y a oba motory poháněných nástrojů

  • Tepelná kompenzace prostřednictvím regulované teploty oleje

• CNC řízení

  • Fanuc 31i-T Plus s iHMI, 15" dotykový displej

  • Programování pomocí dialogového systému Manual Guide i

  • Připojení přes Ethernet a USB

  • Možnost vzdálené podpory

  • Připraveno pro Průmysl 4.0

  • 14 řízených os: X1, X2, X3; Y1, Y2; Z1, Z2, Z3; T1, T2; M1, M2; C1, C2

  • Současné řízení 4 os na jeden kanál

  • Funkce: Řezání závitů s pevnou hlavou, soustružení mnohoúhelníků, válcová interpolace, interpolace v polárních souřadnicích, frézování ozubených kol a schopnost výkonného skivingu

• Hlavní prodejní argumenty

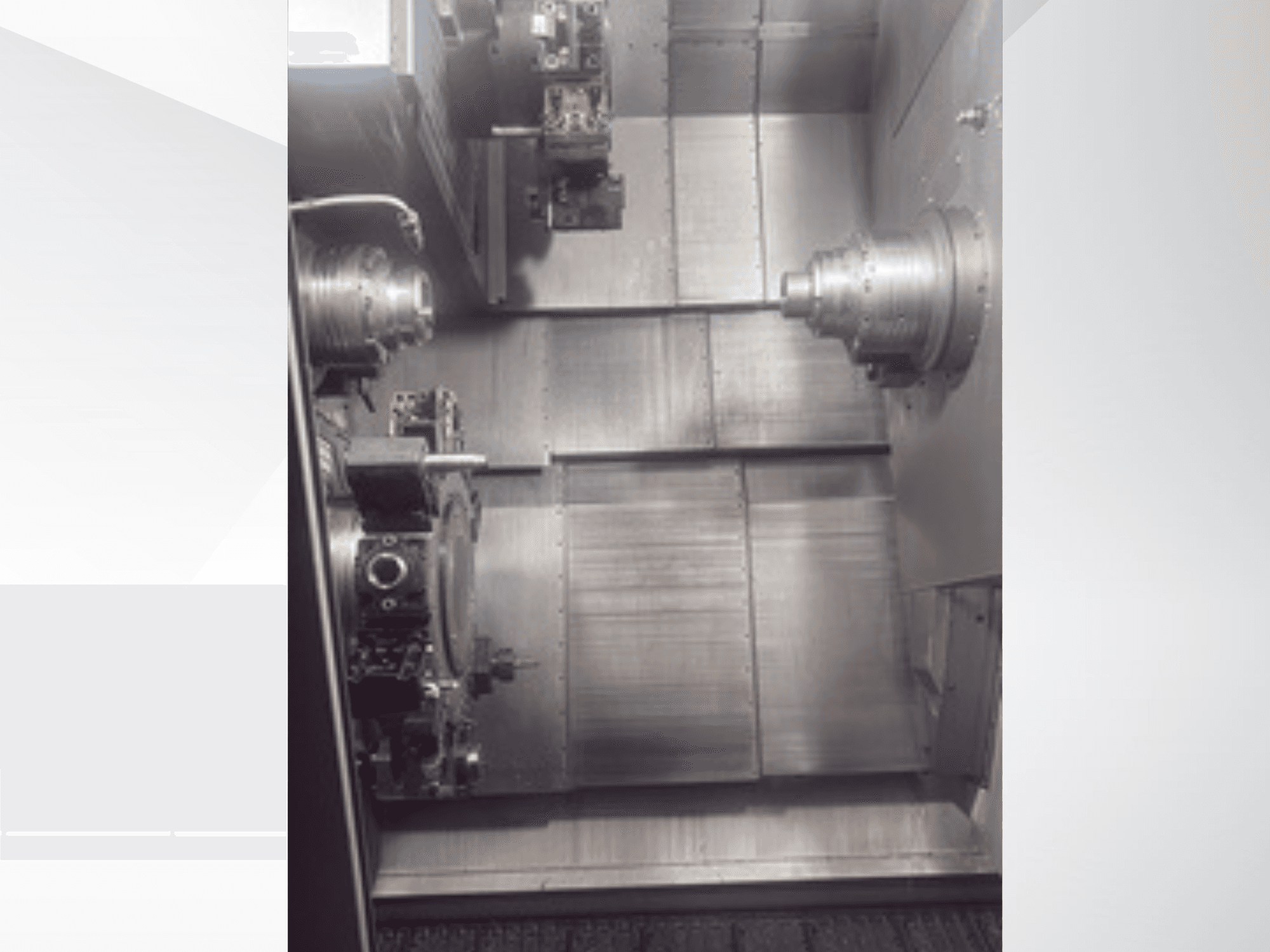

  • Dvojité vřeteno + dvojité revolverové hlavy s osou Y

  • Možnost simultánního obrábění se 4 nástroji

  • Plně integrovaná architektura motorů (bez řemenů)

  • Kapacita tyčí 66 mm na obou vřetenech

  • Poháněné nástroje s otáčkami 12 000 ot./min

  • Superponované obrábění s pohyblivým pomocným vřetenem

  • Vhodné pro sériovou výrobu automobilových, hydraulických, leteckých a přesných soustružených dílů

Doplňkové vybavení

• Volitelná vysokotlaká čerpadla chladicí kapaliny: 15 bar

• Volitelný koník

• V poskytnutých informacích není uvedeno: roboty, automatizace, dopravník třísek, podavač tyčí
